Ventilador industrial Tempest 24-HD: alto volumen de aire a prueba de explosión para ubicaciones peligrosas

Un espacio confinado mal ventilado no avisa. Los vapores inflamables se acumulan a nivel del suelo, el personal que trabaja más arriba no percibe que la concentración aumenta, y el siguiente arco eléctrico de un motor sin la clasificación adecuada puede causar una fatalidad. Las instalaciones industriales, los sitios de procesamiento de petróleo y gas y las plantas químicas comparten el mismo problema de fondo: llevar suficiente volumen de aire limpio a una ubicación peligrosa con la rapidez necesaria, sin introducir una fuente de ignición en el proceso. El Tempest 24-HD fue diseñado para resolver ese problema. Entrega hasta 15,663 CFM, cuenta con un motor certificado para atmósferas explosivas Clase I y Clase II y está montado sobre un bastidor de acero soldado preparado para terrenos difíciles.

¿Qué es el Tempest 24-HD y qué lo diferencia de un ventilador industrial estándar?

El Tempest 24-HD es un ventilador industrial de servicio pesado de 24 pulgadas, diseñado específicamente para la ventilación general de alto volumen en ubicaciones peligrosas. A diferencia de los ventiladores industriales estándar, que usan motores de bastidor abierto no aptos para operar cerca de gases inflamables o polvos combustibles, el 24-HD se construye en torno a una configuración de motor a prueba de explosión, un bastidor tipo jaula de acero soldado y una rejilla que cumple con UL y CE.

El bastidor está fabricado con tubería cuadrada de acero de 1 pulgada que encierra por completo la cubierta, el motor y el ensamble de aspas, con acabado de pintura en polvo para resistir la corrosión durante un servicio industrial prolongado. La cubierta de acero laminado no es decorativa: aumenta la velocidad del aire en el punto de descarga y admite los ductos de flujo liso Tempest para llevar el aire a pasajes sinuosos o espacios confinados profundos. La rejilla es de alambre de acero enrollado en forma circular, con soldadura externa y 8 puntos de fijación, zincada y con acabado de cromato transparente; cumple con los estándares de seguridad UL y CE para mantener los objetos extraños fuera de la trayectoria de las aspas. La unidad completa mide 30.00 pulgadas de ancho por 25.25 de profundidad por 34.25 de alto y pesa entre 112 y 120 libras según la configuración.

Análisis de seguridad y diseño: En un ventilador industrial estándar, el primer punto débil en una atmósfera inflamable es el motor de bastidor abierto, que no es apto para operar cerca de gases inflamables o polvos combustibles. El segundo es la trayectoria de las aspas, donde puede entrar un objeto extraño. El 24-HD atiende ambos puntos desde el diseño: el bastidor tipo jaula de tubería de acero de 1 pulgada encierra la cubierta, el motor y las aspas, y la rejilla con 8 puntos de fijación mantiene los objetos extraños lejos de las aspas, conforme a los estándares de seguridad UL y CE.

¿Qué significa “a prueba de explosión” para el 24-HD-EP y qué clases de riesgo cubre?

El modelo 24-HD-EP cuenta con un motor con clasificación a prueba de explosión para entornos Clase I (Grupos C y D) y Clase II (Grupos F y G). La Clase I corresponde a lugares donde puede haber gases o vapores inflamables en el aire en cantidad suficiente para producir mezclas explosivas o inflamables. La Clase II corresponde a lugares que son peligrosos por la presencia de polvo combustible.

El Grupo C incluye atmósferas con vapores de éter etílico, etileno o ciclopropano. El Grupo D cubre gasolina, hexano, nafta, bencina, butano, propano, acetona, tolueno y materiales similares, comunes en sitios petroquímicos y refinerías. El Grupo F cubre negro de humo, polvo de carbón y polvo de coque. El Grupo G cubre polvo de harina, almidón y granos. Para quien trabaja cerca de almacenamiento de granos, procesamiento de petróleo o áreas de mezcla de químicos, esta clasificación de doble clase no es un argumento comercial: es la línea legal y operativa que separa una herramienta aprobada de una fuente de ignición prohibida. El 24-HD-EP incluye además, como equipo estándar, un interruptor de encendido y apagado a prueba de explosión, lo que evita tener que conseguir e instalar por separado un desconectador con la clasificación adecuada. Puede leer más sobre lo que está en juego en el artículo «Cuando una sola chispa puede acabar con toda su cuadrilla y con su carrera».

Análisis del modo de falla: En una ubicación peligrosa, lo que convierte la ventilación en un riesgo es el arco eléctrico de un equipo sin la clasificación adecuada. Un motor a prueba de explosión no resuelve todo el problema si el encendido y el apagado dependen de un desconectador que hay que conseguir y montar aparte. Por eso el 24-HD-EP incluye como equipo estándar el interruptor a prueba de explosión: el motor y el interruptor llegan juntos, sin necesidad de especificar un segundo componente clasificado.

¿Cuánto flujo de aire entrega el Tempest 24-HD y qué configuración es la adecuada para su proyecto?

El 24-HD está disponible en tres configuraciones con niveles de caudal claramente distintos. El modelo de velocidad única (número de parte 913-1160) y el modelo a prueba de explosión (913-1161) producen 12,867 CFM con un motor de 1.0 HP totalmente cerrado y enfriado por ventilador (TEFC), que consume aproximadamente 14 amperios en un circuito de 15 amperios. El modelo de velocidad variable (913-1163) pasa a un motor de 2.0 HP y entrega 15,663 CFM a máxima potencia.

La diferencia entre 12,867 y 15,663 CFM no es marginal en la ventilación de un espacio confinado. El modelo de velocidad variable permite reducir el caudal en pasajes sensibles al ruido o a la presión, y conserva la capacidad máxima para naves industriales amplias o configuraciones con varios ductos. Los tres modelos usan un ensamble de 8 aspas de material compuesto, atornilladas a un cubo central, con 24 pulgadas de diámetro. Las longitudes máximas de cable se publican por calibre: 14 AWG hasta 60 pies, 12 AWG hasta 95 pies, 10 AWG hasta 150 pies, 8 AWG hasta 240 pies y 6 AWG hasta 380 pies. Ajustar el calibre del cable a la distancia es fundamental para mantener el desempeño nominal del motor y evitar la acumulación de calor en el circuito de alimentación.

Análisis de consumo y rendimiento: El motor de 1.0 HP consume cerca de 14 amperios en un circuito de 15, de modo que el margen es de un solo amperio. Lo primero que se pierde con una extensión demasiado larga o de calibre insuficiente es ese margen: la caída de voltaje acerca el consumo real al límite del circuito. Por esa razón el fabricante publica longitudes máximas por calibre, y superarlas puede terminar en daño del motor o falla del circuito.

¿Cómo maneja el 24-HD los terrenos difíciles y el posicionamiento en entornos industriales?

El 24-HD se desplaza sobre ruedas de caucho macizo de 10 pulgadas con cubos de polímero de alta resistencia. Como las ruedas son macizas y no neumáticas, no hay riesgo de pinchazo al pasar sobre rocas, soportes de tubería, vidrio roto o pisos industriales cubiertos de escombros. Su tamaño y separación permiten llevar el ventilador rápidamente al punto de uso sin que se incline ni se atasquen las ruedas en los escombros habituales de una planta.

El posicionamiento se controla con extensiones de pata de ajuste manual que ofrecen cuatro ángulos de inclinación definidos: 0 grados (nivelado), más 8 grados, más 12 grados y más 20 grados. En una entrada a espacio confinado, la inclinación de más 20 grados permite dirigir la descarga hacia arriba, a un pozo vertical o a una boca de acceso elevada, sin mover la base del equipo. En una nave de proceso amplia y de techo bajo, la posición de 0 grados mantiene el flujo horizontal y paralelo al piso, donde suele concentrarse la acumulación de vapores. Este sistema de cuatro posiciones es un ajuste mecánico fijo, no un bloqueo continuo por fricción, por lo que el personal no tiene que calcular ángulos a ojo ni reajustar cuando la vibración mueve la posición.

Comparativa de durabilidad en campo: En un ventilador con ruedas neumáticas, lo primero que falla en un piso industrial es la llanta: un pinchazo por vidrio roto, rocas o escombros deja el equipo inmóvil justo cuando hay que reubicarlo. La rueda de caucho macizo del 24-HD elimina ese modo de falla, porque no tiene aire que perder, y va montada sobre un cubo de polímero de alta resistencia.

¿Cuándo se deben instalar ductos de flujo liso en el 24-HD y qué alcance pueden lograr?

Los ductos de flujo liso se conectan directamente a la cubierta HD de acero laminado y extienden la distancia efectiva de ventilación más allá de lo que alcanza un ventilador de descarga libre. Es la respuesta práctica para entradas profundas a tanques, tramos horizontales largos en túneles de proceso o pasajes con varias curvas, donde no es posible ubicar un ventilador de frente abierto en el punto de entrada.

La cubierta cumple dos funciones, tobera que aumenta la velocidad del aire y collar de conexión para el ducto, y por eso la designación HD forma parte del nombre del producto. Un ventilador estándar de bastidor abierto, sin una cubierta diseñada para ese fin, no puede recibir ductos sin adaptadores improvisados que reducen tanto la velocidad como la seguridad. El ducto de flujo liso Tempest es el accesorio especificado por el fabricante para esta aplicación y mantiene el perfil de velocidad del sistema a lo largo del tramo. Para instalaciones que requieren varias posiciones de ventilador o caudal variable en distintas zonas, la serie de sopladores Tempest Variable-Speed Special Operations Electric ofrece una opción complementaria cuando los requisitos de portabilidad son distintos.

¿Cuáles son las especificaciones del motor TEFC y los requerimientos eléctricos del 24-HD?

Los modelos de velocidad única y a prueba de explosión usan un motor eléctrico de 1.0 HP totalmente cerrado y enfriado por ventilador (TEFC). La construcción TEFC significa que los devanados del motor quedan sellados respecto de la atmósfera circundante, lo que impide que polvo o vapores inflamables entren a la carcasa del motor, mientras el ventilador externo enfría el cuerpo. Es el tipo de construcción de motor requerido para las ubicaciones peligrosas en las que el 24-HD está diseñado para operar.

El motor consume aproximadamente 14 amperios y requiere un circuito de 15 amperios. Ese margen de un solo amperio entre el consumo y la capacidad del circuito merece atención durante la planeación eléctrica del sitio: cualquier caída de voltaje causada por extensiones de calibre insuficiente acerca el consumo real al límite del circuito. Por eso Tempest publica longitudes máximas de cable explícitas por calibre. En 14 AWG, el máximo de 60 pies responde tanto a la tolerancia de caída de voltaje como al calentamiento bajo carga. Usar un cable 14 AWG de 100 pies con un 24-HD incumple la especificación publicada y puede provocar daño del motor o falla del circuito. Estas combinaciones de calibre y distancia forman parte de los requisitos de instalación y se confirman en las especificaciones oficiales del fabricante en tempest.us.com.

¿Cómo se compara el Tempest 24-HD frente al Tempest 24-IND en aplicaciones industriales?

Tanto el 24-HD como el 24-IND son ventiladores industriales eléctricos de 24 pulgadas de Tempest, pero no son intercambiables. Los rasgos que definen al 24-HD son su cubierta de acero laminado para conexión de ductos, su opción de motor a prueba de explosión (24-HD-EP) y su opción de velocidad variable de 2.0 HP que entrega 15,663 CFM. El Tempest 24-IND Electric Powered Fan es la elección adecuada cuando la aplicación no requiere alcance con ductos ni certificación a prueba de explosión, y cuando es aceptable una plataforma más liviana o de menor costo.

El bastidor tipo jaula de tubería cuadrada de acero de 1 pulgada, el acabado de pintura en polvo y las ruedas de caucho macizo de 10 pulgadas del 24-HD responden a una especificación de durabilidad para sitios donde los ventiladores se trasladan con frecuencia sobre terreno irregular y quedan expuestos a suciedad industrial, salpicaduras de químicos e impactos. El 24-HD está construido para el segmento de ubicaciones peligrosas y espacios confinados, y esa especificidad implica más peso y mayor costo frente a los ventiladores de uso general de la línea Tempest. Para las instalaciones que necesitan enfriamiento de bodegas en ambiente abierto, y no ventilación de atmósferas peligrosas, el Tempest Warehouse Cooling Kit puede ser una solución más ajustada a esa necesidad.

¿En qué sectores de la industria y la energía se utiliza el Tempest 24-HD?

La serie 24-HD se usa en entornos industriales exigentes donde deben coincidir volumen de aire, certificación a prueba de explosión y durabilidad física. Las aplicaciones principales incluyen entrada a espacios confinados en refinerías de petróleo, ventilación para limpieza e inspección de tanques, áreas de mantenimiento de plantas de procesos químicos, instalaciones de manejo y almacenamiento de granos (entornos Clase II), ventilación de cámaras subterráneas de servicios, extracción en minería y túneles, y paradas de mantenimiento en plantas de procesamiento de petróleo y gas.

En las paradas de planta de refinerías, el 24-HD-EP suele ubicarse en las bocas de acceso de recipientes o tanques donde hay que desplazar los vapores de hidrocarburos antes del ingreso. La conexión de ducto de flujo liso permite que un solo ventilador, ubicado fuera de la zona peligrosa, ventile hasta el fondo de un recipiente horizontal. En instalaciones de manejo de granos, la clasificación Clase II Grupos F y G cumple el requisito de exposición a polvo combustible que descalificaría a un ventilador TEFC estándar sin certificación a prueba de explosión. La huella de 30 por 34 pulgadas y las ruedas de caucho macizo permiten reubicarlo rápidamente entre puntos de entrada durante operaciones de ventilación en varios puntos. Los equipos de respuesta a emergencias también usan el 24-HD cuando no puede usarse con seguridad, por los gases de escape que introduciría en el espacio ventilado, una opción a gasolina como el Tempest Gasoline-Powered Smoke Ejector.

¿Cuándo es el Tempest 24-HD la elección correcta y cuándo se debe buscar otra opción?

El 24-HD es la elección correcta cuando la aplicación combina tres requisitos: alto volumen (más de 12,000 CFM), una atmósfera explosiva o combustible que exige certificación Clase I o Clase II, y la necesidad de llegar con ductos a espacios a los que no se puede acceder directamente. El motor a prueba de explosión, la rejilla conforme a UL y CE y la compatibilidad con ductos de flujo liso lo hacen especialmente apto para esa combinación de requisitos.

No es la elección correcta para todas las necesidades de ventilación. Con 112 a 120 libras de peso y un consumo que exige un circuito de 15 amperios, el 24-HD es una herramienta estacionaria o semimóvil, no una unidad liviana de despliegue rápido. Las aplicaciones que requieren traslado frecuente por un solo operador, uso en cubiertas o enfriamiento de naves abiertas sin ductos y con menor caudal deben evaluarse frente a otros modelos de la línea Tempest. El 24-HD se diseña, fabrica y ensambla en Estados Unidos, en la planta de Tempest en Fresno, California, y no es un ventilador genérico. Es una herramienta de ventilación diseñada para trabajo industrial en ubicaciones peligrosas, y usarla donde esa ingeniería no hace falta agrega costo y carga de manejo sin beneficio operativo.

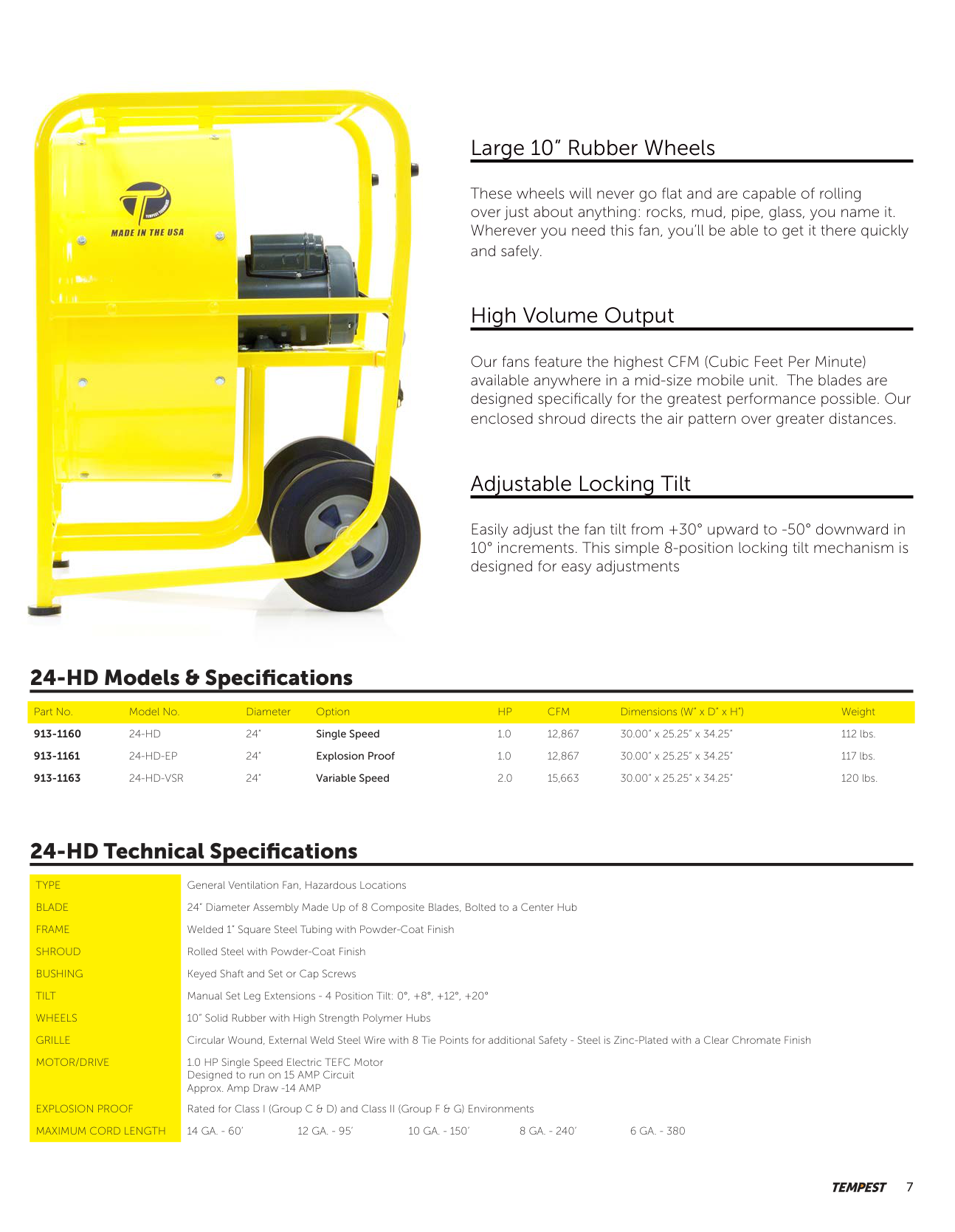

Especificaciones Técnicas

Tempest Industrial

Ventilador Industrial de Alto Volumen 24-HD

Ventilación de Servicio Pesado para Ubicaciones Peligrosas | Hecho en EE. UU.

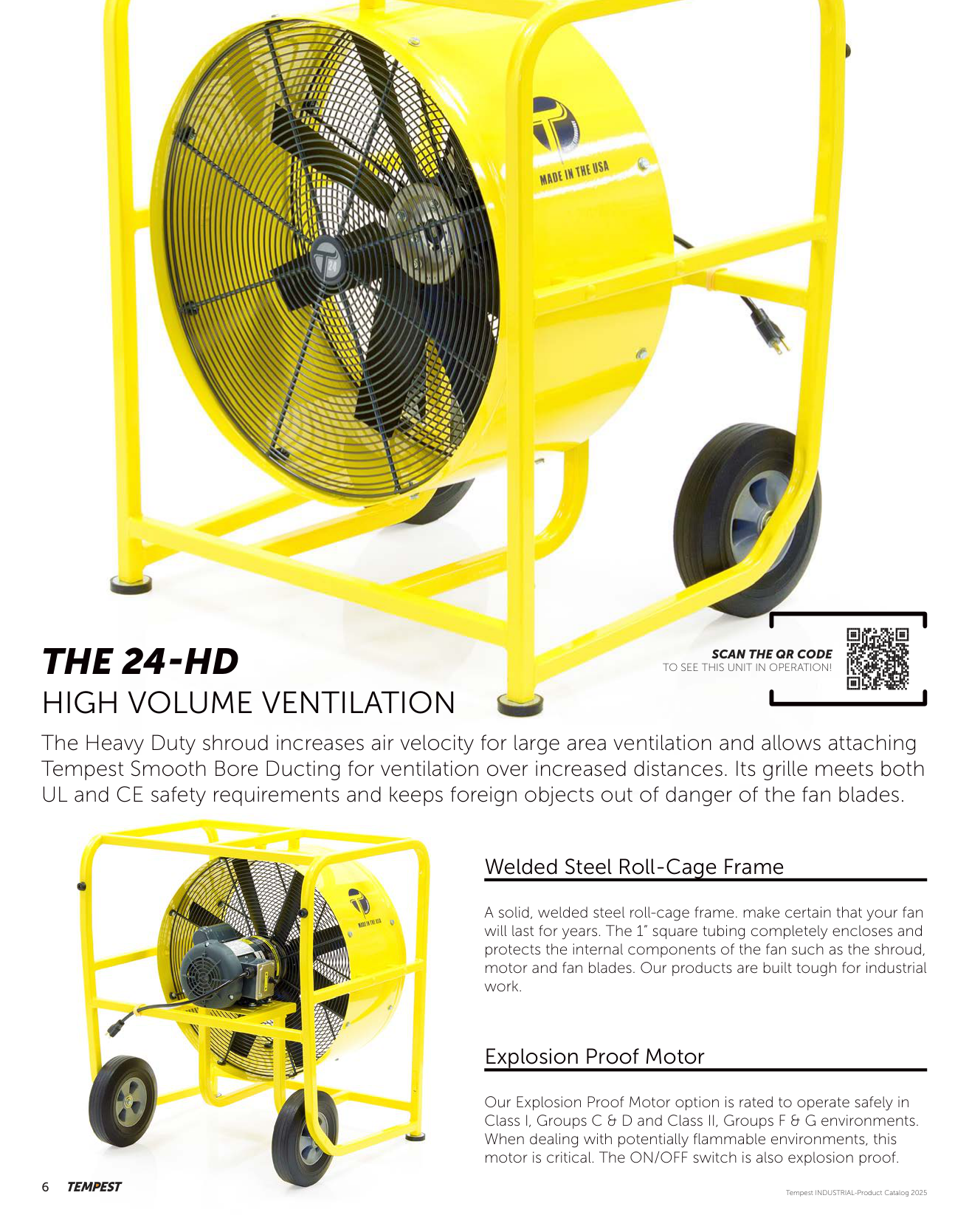

Descripción General

El Tempest 24-HD es un ventilador industrial de servicio pesado de 24 pulgadas diseñado para la ventilación general de alto volumen en ubicaciones peligrosas. Su cubierta de acero laminado de servicio pesado aumenta la velocidad del aire y permite conectar ductos de flujo liso Tempest para lograr una ventilación de mayor alcance.

Disponible en configuraciones de velocidad única, a prueba de explosión y velocidad variable, el 24-HD entrega hasta 15,663 CFM. Cuenta con un bastidor tipo jaula de acero soldado y una rejilla que cumple con los requisitos de seguridad de UL y CE, lo que mantiene los objetos extraños alejados de las aspas del ventilador.

Modelos e Información de Pedidos

Fabricante: Tempest, 4708 N. Blythe Avenue, Fresno, California 93722 USA, tempest.us.com
