Bomba de inyección química Texsteam Series 4300: transmisión de tornillo sinfín de precisión para la dosificación de químicos en petróleo y gas

Las incrustaciones dejan pozos fuera de servicio sin hacer ruido. La corrosión perfora tuberías antes de que se active la primera alarma. La sobredosificación de desemulsificante desperdicia el presupuesto de químicos, y la subdosificación deja que las emulsiones saturen los separadores. Cada una de esas fallas se origina en el mismo punto débil: una bomba de inyección química que no sostiene su punto de ajuste cuando cambia la temperatura, varía la contrapresión o el operador se retira. La Texsteam Series 4300 fue diseñada para cerrar esa brecha: combina una transmisión integrada de tornillo sinfín con ajuste micrométrico de carrera y hasta ocho cabezales de inyección accionados por un solo motor, y ofrece a los operadores de producción y de ductos una entrega de químico repetible y verificable, desde 0.063 GPD hasta 325 GPD por cabezal.

¿Qué es la Texsteam Series 4300 y en qué se diferencia de una bomba de inyección química estándar?

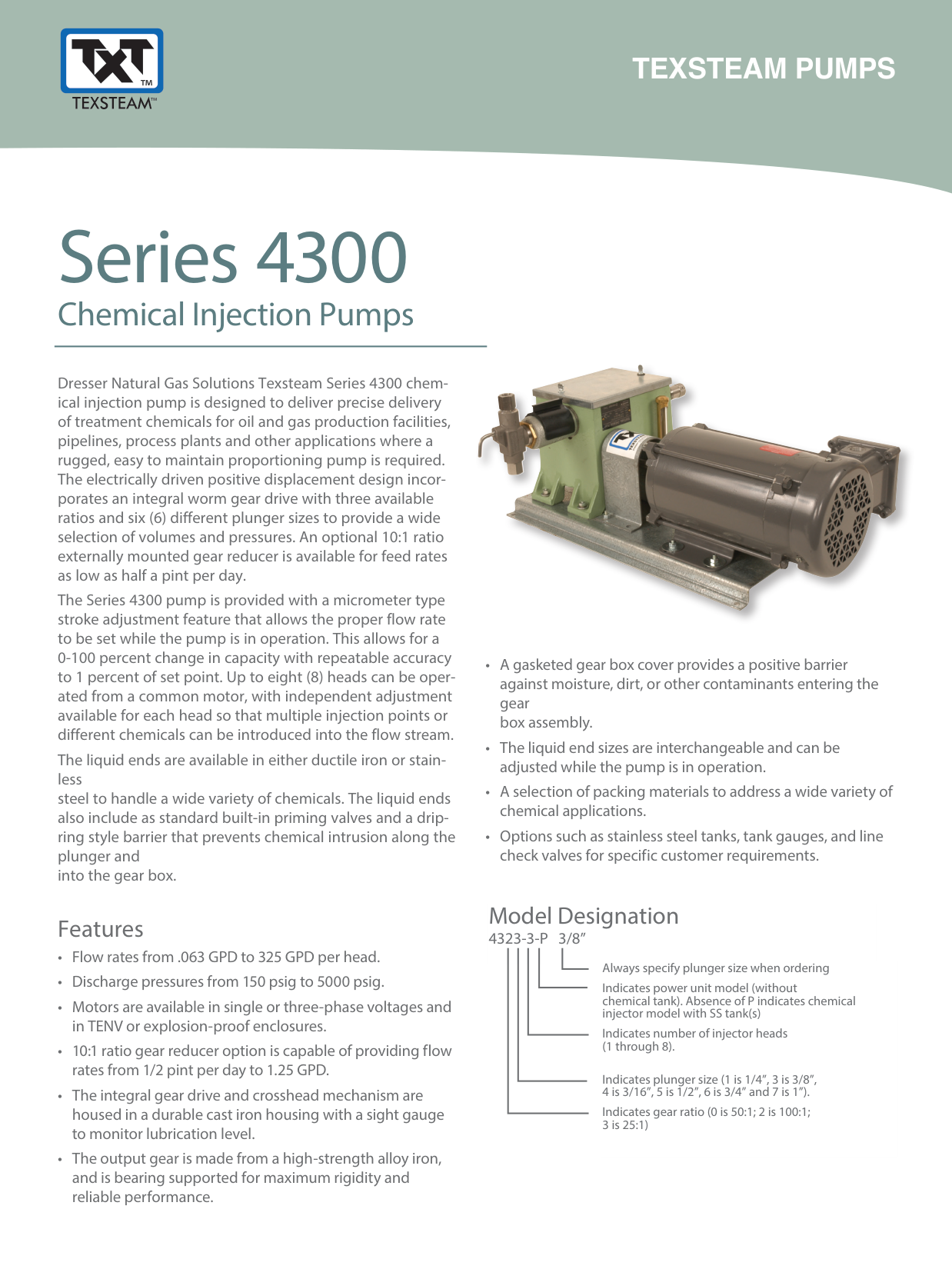

La Texsteam Series 4300 es una bomba de inyección química de desplazamiento positivo y accionamiento eléctrico, fabricada por Dresser Natural Gas Solutions. Su rasgo mecánico distintivo es una transmisión integrada de tornillo sinfín alojada en una carcasa duradera de hierro fundido, que elimina el conjunto de engranajes externo habitual en los diseños adaptados y mantiene el tren de accionamiento compacto, rígido y sellado frente a la contaminación de campo.

Mientras una bomba de diafragma estándar depende de una membrana flexible que se fatiga y pierde exactitud con los ciclos de presión, la Series 4300 usa un arreglo de émbolo y empaquetadura disponible en seis diámetros de émbolo (de 3/16 a 1 pulgada) y con una amplia selección de materiales de empaquetadura. El resultado son presiones de descarga desde 150 psig con el émbolo de 1 pulgada hasta 5,000 psig con el de 3/16 de pulgada y empaquetadura dura, lo que cubre todo el rango de presión, desde líneas de recolección de baja presión hasta inyección en cabezal de pozo a alta presión. La bomba eléctrica Texsteam Series 4300 está disponible a través de PE Energy.

Modo de falla: en una bomba de diafragma, el elemento que cede primero es la membrana flexible, que se fatiga con los ciclos de presión y hace que la dosis se aleje del punto de ajuste. La Series 4300 no tiene membrana: sella con émbolo y empaquetadura, y con empaquetadura dura alcanza su clasificación máxima de 5,000 psig en el émbolo de 3/16 de pulgada.

¿Cómo mejora la precisión de inyección la transmisión de engranaje de tornillo sinfín integrada?

Una transmisión de tornillo sinfín convierte la rotación del motor en carreras del émbolo con una relación fija y no reversible, es decir, los picos de presión aguas abajo no pueden invertir el mecanismo ni provocar una entrega de químico no deseada. La Series 4300 ofrece tres relaciones de engranaje: 25:1, 50:1 y 100:1, que se seleccionan al momento del pedido para ajustarse al rango de caudal requerido sin sobredimensionar el motor.

El engranaje de salida, de aleación de hierro de alta resistencia, está soportado en rodamientos para darle rigidez, lo que mantiene constante el engrane en todo el rango de carrera y evita la flexión lateral del eje que acelera el desgaste de la empaquetadura en diseños sin soporte. Para aplicaciones que requieren tasas de alimentación tan bajas como media pinta por día, un reductor de engranajes externo opcional de 10:1 extiende la capacidad en el extremo bajo más allá de lo que logra por sí sola la relación interna estándar de 100:1. La carcasa de hierro fundido incluye un visor de nivel de aceite para verificar la lubricación de un vistazo, sin desarmar, y la cubierta de la caja de engranajes con empaque ofrece una barrera efectiva contra humedad y suciedad, clave en ambientes exteriores de ductos y cabezales de pozo.

Mecanismo: cuando el eje de salida no tiene soporte, flexiona lateralmente y esa flexión acelera el desgaste de la empaquetadura. Al soportar el engranaje de salida en rodamientos, la Series 4300 mantiene el engrane constante en toda la carrera y evita esa causa de desgaste. El costo de un eje sin soporte se paga en empaquetaduras que se desgastan antes de tiempo.

¿Qué rangos de flujo y presiones de descarga cubre la Series 4300?

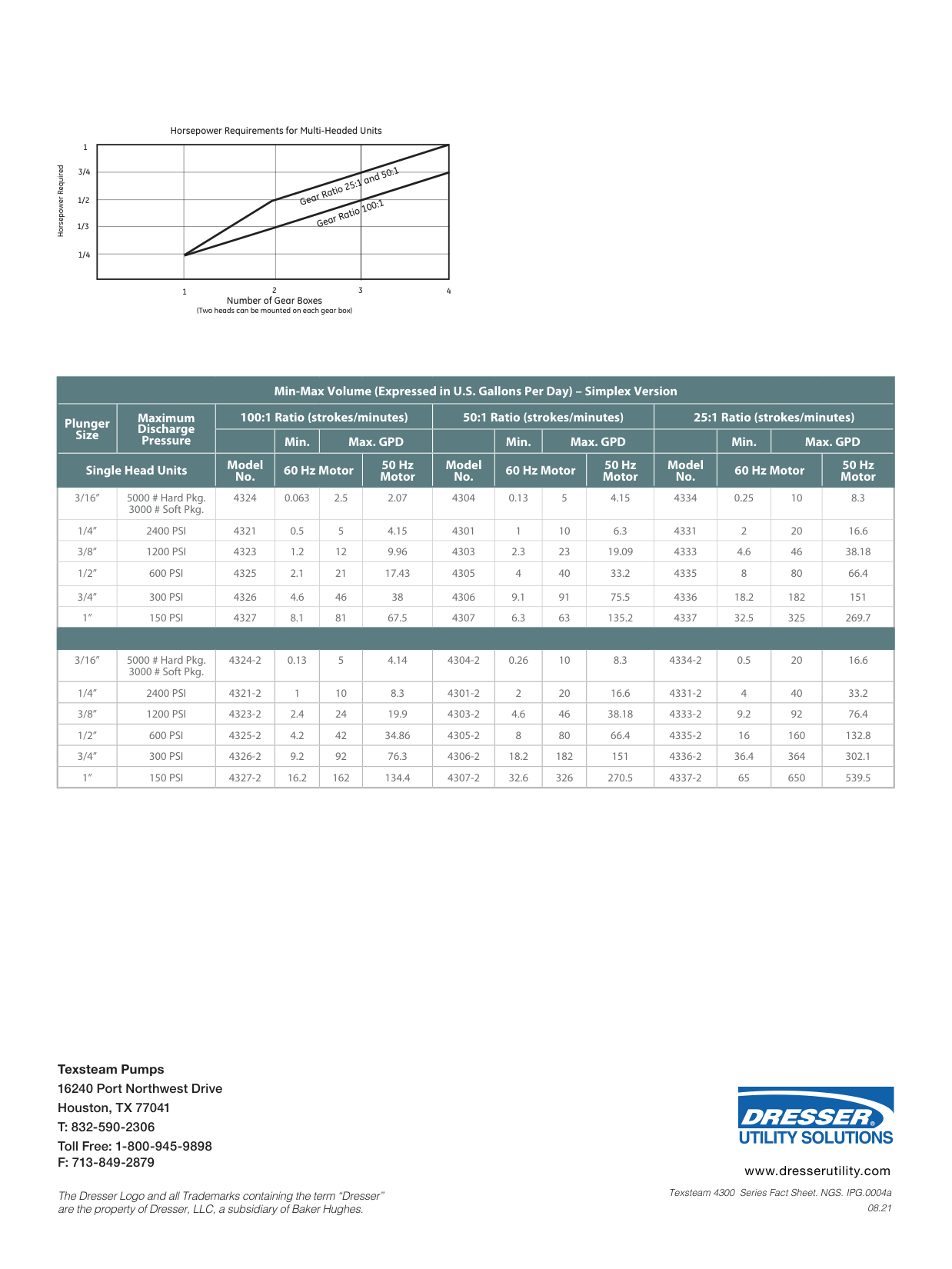

La Series 4300 abarca un rango de caudal desde un mínimo de 0.063 GPD (modelo 4324, relación 100:1, émbolo de 3/16 de pulgada, simplex) hasta un máximo de 325 GPD (modelo 4337, relación 25:1, émbolo de 1 pulgada, simplex) por cabezal de inyección, con alimentación a 60 Hz. Con motores de 50 Hz, los valores máximos de GPD indicados se multiplican por 0.83 para obtener la capacidad corregida.

Las clasificaciones de presión de descarga dependen del tamaño del émbolo. El émbolo de 3/16 de pulgada admite hasta 5,000 psig con empaquetadura dura o 3,000 psig con empaquetadura blanda. El de 1/4 de pulgada está clasificado para 2,400 psig, el de 3/8 para 1,200 psig, el de 1/2 para 600 psig y el de 3/4 para 300 psig. El émbolo de 1 pulgada opera a un máximo de 150 psig. Esta matriz escalonada de presión frente a caudal permite a los ingenieros elegir el diámetro exacto de émbolo que corresponde a la contrapresión del punto de inyección, sin someter a sobrepresión los componentes del extremo líquido. Las configuraciones dúplex (dos cabezales) duplican el caudal volumétrico con la misma clasificación de presión. Por ejemplo, la versión dúplex de 3/8 de pulgada con relación 25:1 entrega hasta 92 GPD a 1,200 psig.

Criterio de selección: la presión admisible baja a medida que aumenta el diámetro del émbolo, de 5,000 psig en 3/16 de pulgada a 150 psig en 1 pulgada. Elegir un émbolo más grande de lo que permite la contrapresión del punto de inyección somete a sobrepresión los componentes del extremo líquido; elegir el diámetro cuya clasificación cubre esa contrapresión evita ese daño.

¿Cómo funciona el ajuste micrométrico de carrera en la Series 4300?

El ajuste micrométrico de carrera de la Series 4300 permite cambiar la capacidad de la bomba en todo el rango de 0 a 100 por ciento con la bomba en marcha, sin detenerla ni interrumpir el circuito de químico. El mecanismo de ajuste ofrece una repetibilidad de más o menos 1 por ciento, lo que significa que un punto de ajuste establecido durante la puesta en marcha se puede recuperar con exactitud después de cualquier modificación en campo.

Esto importa en la operación porque los requisitos de dosificación de inhibidor de corrosión y de inhibidor de incrustaciones cambian con el corte de agua producida, la temperatura y la velocidad de flujo. Un operador con un programa de inhibidor de incrustaciones en cabezal de pozo puede reducir la tasa durante los periodos de bajo flujo y restablecer el punto de ajuste original sin recalibrar desde cero. Los extremos líquidos son intercambiables, lo que permite cambiar el tamaño del émbolo cuando el programa químico lo exige. Las válvulas de cebado integradas son estándar en cada extremo líquido, por lo que no se necesitan accesorios externos de cebado durante los cambios de químico.

Lógica de costos: sin un ajuste repetible, cada cambio de dosis en campo obliga a recalibrar desde cero, y mientras tanto la bomba inyecta de más o de menos. La sobredosificación desperdicia el presupuesto de químicos y la subdosificación deja sin controlar el problema que el químico debía tratar. Con una repetibilidad de más o menos 1 por ciento, el operador regresa al punto de ajuste original sin ese periodo de incertidumbre.

¿Qué opciones de motor y carcasas están disponibles para instalaciones en áreas peligrosas?

La Series 4300 admite motores monofásicos o trifásicos en dos clases de cerramiento: totalmente cerrado sin ventilación (TENV) para ambientes industriales generales, y a prueba de explosión para áreas clasificadas como peligrosas, por ejemplo plataformas de cabezales de pozo, estaciones compresoras e instalaciones de raspadores en ductos, donde puede haber vapores inflamables.

La selección de motores a prueba de explosión se alinea con los requisitos de Clase I, División 1 y División 2 del National Electrical Code (NEC) aplicables a sitios de producción de petróleo y gas. La barrera tipo anillo de goteo dentro de la carcasa de la bomba aporta una segunda capa de protección: bloquea físicamente la migración de químico desde el extremo líquido hacia la caja de engranajes y evita que los químicos corrosivos de inyección entren en contacto con los componentes del lado del motor. Este detalle de diseño es especialmente importante al inyectar desemulsificantes fuertes de base ácida o secuestrantes de sulfuro de hidrógeno, que degradarían el aceite convencional de engranajes si hubiera contaminación cruzada. Para una visión más amplia de las opciones de inyección con accionamiento eléctrico, el catálogo de bombas eléctricas de PE Energy reúne unidades comparables en varias clases de caudal y presión.

Modo de falla: si el químico migra desde el extremo líquido hacia la caja de engranajes, lo primero que se deteriora es el aceite de engranajes, que los desemulsificantes de base ácida y los secuestrantes de sulfuro de hidrógeno degradan. El anillo de goteo corta esa ruta de forma física, antes de que el químico llegue al aceite y a los componentes del lado del motor.

¿Cómo ayuda la configuración de cabezales múltiples a reducir el espacio físico en sistemas de inyección multipunto?

La Series 4300 admite hasta ocho cabezales de inyección accionados por un único motor común, lo que reemplaza lo que de otro modo exigiría cuatro o más patines de bombeo separados en un arreglo de inyección multipunto. Cada cabezal se ajusta de forma independiente, de modo que una planta de proceso que inyecta inhibidor de corrosión en varios puntos de un tren de procesamiento de gas puede fijar dosis distintas en cada punto sin tender acometidas eléctricas ni lazos de control separados.

La designación del modelo codifica directamente el número de cabezales: el sufijo -1 a -8 indica la cantidad de cabezales inyectores. Un modelo 4303-4, por ejemplo, es una unidad de relación 50:1, émbolo de 3/8 de pulgada y cuatro cabezales, capaz de entregar hasta 23 GPD por cabezal a 1,200 psig, para un total de 92 GPD entre los cuatro puntos de inyección con un solo motor y un solo tren de engranajes. Los requisitos de potencia aumentan con la relación de engranaje y el número de cajas de engranajes, y la ficha técnica de Dresser Natural Gas Solutions los documenta para las configuraciones de varios cabezales. Como opciones instaladas de fábrica hay tanques de acero inoxidable, medidores de nivel de tanque y válvulas de retención de línea, lo que permite pedir el patín completo de inyección química como un solo conjunto.

Lógica de costos: cada bomba individual necesita su propio patín, su propia acometida eléctrica y su propio lazo de control. Al accionar hasta ocho cabezales con un motor y un tren de engranajes, la Series 4300 concentra esos elementos en una sola instalación, y el ajuste independiente de cada cabezal conserva el control de la dosis en cada punto.

¿De qué materiales para extremos líquidos y opciones de empaquetadura dispone la Series 4300?

Los extremos líquidos están disponibles en hierro dúctil o en acero inoxidable. El hierro dúctil es apropiado para químicos de baja corrosividad, como la inyección de metanol o los inhibidores de incrustaciones en servicio de agua dulce. Los extremos líquidos de acero inoxidable se especifican cuando el fluido de inyección es ácido, contiene cloruros o reacciona con materiales ferrosos, lo que abarca la mayoría de los químicos de tratamiento de campo petrolero, entre ellos biocidas, secuestrantes de H2S y desemulsificantes de base ácida.

Dresser documenta por separado la selección de materiales de empaquetadura, que cubre una amplia gama de clases de compatibilidad química. La empaquetadura dura permite la clasificación de 5,000 psig en el émbolo de 3/16 de pulgada; la empaquetadura blanda reduce ese límite a 3,000 psig en el mismo tamaño de émbolo. Quien especifique una Series 4300 para un programa químico nuevo debe confirmar la compatibilidad de la empaquetadura con el químico de tratamiento específico antes de la puesta en marcha, en particular con formulaciones a base de solventes aromáticos, que pueden hinchar ciertos compuestos elastoméricos de empaquetadura. Para la bomba eléctrica Texsteam Series 4300, PE Energy ofrece apoyo en la configuración del modelo para ajustar el tamaño del émbolo, la relación de engranaje y el material del extremo líquido a la aplicación. Dresser Natural Gas Solutions publica la ficha técnica completa con la referencia NGS.IPG.0004a en el sitio oficial de Dresser Utility.

Modo de falla: las formulaciones a base de solventes aromáticos pueden hinchar ciertos compuestos elastoméricos de empaquetadura. Por eso la compatibilidad se confirma con el químico específico antes de la puesta en marcha, y la presión de trabajo se revisa frente al tipo de empaquetadura: 5,000 psig con empaquetadura dura y 3,000 psig con blanda en el émbolo de 3/16 de pulgada.

¿Dónde se utiliza la Texsteam Series 4300 en las operaciones de petróleo y gas?

La Series 4300 se aplica en tres segmentos principales: producción de petróleo y gas, ductos y midstream, y plantas de proceso. En producción, la bomba entrega inhibidores de incrustaciones, inhibidores de corrosión y desemulsificantes en cabezales de pozo y separadores, donde se requiere una dosificación exacta de bajo volumen a alta contrapresión. El émbolo de 3/16 de pulgada, con su clasificación de 5,000 psig con empaquetadura dura, atiende puntos de inyección en cabezal de pozo a alta presión que las bombas de menor clasificación no alcanzan.

En servicio de ductos y midstream, la bomba dosifica con precisión los químicos de tratamiento a lo largo de tramos extensos de tubería, donde una dosis estable e ininterrumpida previene la corrosión interna y la formación de hidratos. En plantas de proceso, la capacidad de varios cabezales permite que una sola unidad Series 4300 atienda puntos de inyección independientes en un tren de procesamiento de gas, con químicos distintos o dosis distintas en cada punto.

Quienes evalúan la gama completa de configuraciones disponibles pueden revisar el catálogo de bombas eléctricas de PE Energy para comparar la cantidad de cabezales (dúplex o simplex), las opciones de relación de engranaje y las combinaciones de tamaño de émbolo antes de especificar un número de modelo.

Criterio de selección: en ductos, la relación de engranaje se elige según el diámetro de la línea. La configuración 25:1 entrega los caudales más altos que necesitan las líneas troncales de mayor diámetro, mientras que la relación 100:1 atiende líneas de recolección de diámetro pequeño con ventanas de dosis estrechas.

¿Cuándo es la Texsteam Series 4300 la opción adecuada y cuándo no lo es?

La Series 4300 es la opción adecuada cuando la aplicación exige dosificación de precisión con accionamiento eléctrico a presiones de descarga entre 150 y 5,000 psig, en particular cuando hay que atender varios puntos de inyección con un solo motor o cuando se requiere la repetibilidad del ajuste micrométrico de carrera (más o menos 1 por ciento) para rendir cuentas del programa químico. También se ajusta bien a instalaciones en áreas peligrosas, donde las opciones de motor a prueba de explosión y la barrera química de anillo de goteo no son características opcionales sino requisitos de cumplimiento.

No es la opción adecuada para aplicaciones que requieren operación neumática o solar porque no hay red eléctrica ni generador, ni para inyección continua de muy alto caudal, por encima de 325 GPD por cabezal, donde haría falta una bomba de mayor tamaño o varias unidades Series 4300. Las aplicaciones con inyección de lodos muy abrasivos también pueden requerir una evaluación de las tasas de desgaste del émbolo y la empaquetadura frente a otras tecnologías de bombeo. La bomba eléctrica Texsteam Series 4300 está disponible a través de PE Energy, con apoyo de aplicación para la selección del modelo.

Criterio de selección: tres preguntas definen si la Series 4300 corresponde. Primero, si hay red eléctrica o generador en el sitio; sin energía eléctrica, la alternativa es neumática o solar. Segundo, si el caudal por cabezal se mantiene en 325 GPD o menos. Tercero, si el fluido es un lodo muy abrasivo, caso en el que conviene evaluar antes el desgaste del émbolo y la empaquetadura.
