Simulador de llama Spectrex serie FS para detectores de llama SharpEye de Emerson

¿Qué es el simulador de llama Spectrex FS Series?

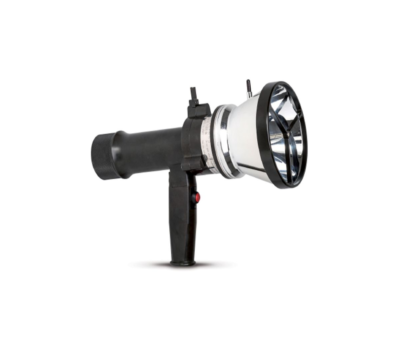

El simulador de llama Spectrex FS Series es la fuente de prueba portátil de Emerson para los detectores de llama Spectrex SharpEye. Emite radiación en el patrón secuencial que un tipo de detector Spectrex interpreta como un incendio, de modo que un técnico puede activar el detector a distancia y probar el lazo de alarma sin una llama abierta. Emerson enumera los detectores de las series 40/40, 20/20 y 20/20M como compatibles, y el simulador viene en tres modelos, cada uno adaptado a una tecnología de detector: FS-1100, FS-1200 y FS-1400.

Una activación verifica más que el sensor. La hoja de datos menciona la electrónica interna del detector, su software de alarma, la limpieza de la ventana de visualización, la integridad del cableado, la activación de relés y cualquier salida de mA, RS-485 o HART en uso.

Nota de selección: el simulador está adaptado al detector, no es universal. Utilice el FS-1100 para detectores de triple infrarrojo (IR3), el FS-1200 para detectores UV y UV/IR y el FS-1400 para detectores Multi IR. Las hojas de datos de los modelos 40/40D y 40/40C los asignan por letra de modelo: FS-1100 al modelo -I, FS-1200 a los modelos -LB y -L4B, FS-1400 al modelo -M.

¿Cuáles son las especificaciones del simulador de llama de la serie Spectrex FS?

Modelos	FS-1100: Triple infrarrojo (IR3); FS-1200: Ultravioleta y ultravioleta infrarrojo (UV y UV/IR); FS-1400: Multi IR
Pruebas por carga	Al menos 100 pruebas
Batería	Batería recargable de iones de litio de 4 celdas (Samsung: INR18650-35E)
Energía de la batería	14.8 V (4 x 3.7 V), corriente máxima: 0.2 A
Carga	16.8 V (4 x 4.2 V), corriente máxima: 2 A
Capacidad de la batería	2.6 Ah
Tiempo de carga	Dos horas a 2 A
Apuntado	Diodo láser
Rango de temperatura	-4 °F a +122 °F (-20 °C a +50 °C)
Protección contra vibraciones	1 g (10 a 50 Hz)
Dimensiones	9 in. x 7.3 in. x 5.35 in. (230 mm x 185 mm x 136 mm)
Peso	5.5 lb. (2.5 kg)
Carcasa	Aluminio, de alta resistencia sin cobre, recubrimiento de zinc negro
Agua y polvo	Hermético al agua y al polvo: IP65

Nota de mantenimiento: planifique la batería antes de una ronda de prueba. Emerson clasifica una carga completa para al menos 100 pruebas y una recarga a 2 A en dos horas, por lo que una gran campaña de pruebas es más sencilla con el kit de batería de repuesto SPX (part number 380004) o un segundo cargador de iones de litio de 16.8 V (part number 380151) en el maletín del kit.

¿Dónde se utiliza el simulador de llama Spectrex FS Series y cuándo es más adecuado otro modelo de Emerson?

La serie FS es una herramienta de puesta en servicio y mantenimiento para la detección de llama de Spectrex. Las normas y autoridades locales exigen pruebas de lazo de extremo a extremo periódicas, y la hoja de datos señala que muchos propietarios de instalaciones de alto valor y alto riesgo las requieren trimestralmente, con un simulador externo. Tareas típicas:

• realizar la prueba de verificación de detectores montados en altura sobre estructuras desde el nivel del suelo o de la plataforma, sin necesidad de andamios ni escaleras;
• confirmar una línea de visión despejada y una orientación correcta después de la instalación o de un cambio en la distribución;
• comprobar que la ventana del detector esté lo suficientemente limpia para detectar un incendio real;
• realizar pruebas dentro de áreas clasificadas, dado que el simulador cuenta con aprobación para las Zonas 1 y 2 y Zonas 21 y 22.

Emerson indica que la herramienta es ideal para los requisitos de prueba de la NFPA, SIL2 y de las autoridades locales. Los detectores correspondientes en este sitio incluyen el detector de llama Spectrex 20/20Q y las variantes SharpEye 40/40D y 40/40C vinculadas en la sección de cotización a continuación.

Nota de selección: haga coincidir el simulador con la marca del detector. Para el detector de llama Rosemount 975, Emerson enumera un Rosemount Flame Simulator independiente en tres modelos (FS-HR-975, FS-IR-975 y FS-UVIR-975); el FS-1100, FS-1200 y FS-1400 están especificados para detectores Spectrex.

¿Qué aprobaciones, salidas y documentos aplican al simulador de llama de la serie FS de Spectrex?

Los simuladores cuentan con aprobación ATEX e IECEx para las Zonas 1 y 2 y Zonas 21 y 22. Marcados tal como se imprimen en la hoja de datos:

FS-1100, FS-1400	ATEX, IECEx; Ex II 2 G D; Ex db ib op is IIB + H2 T4 Gb; Ex ib op is tb IIIC T135 °C Db; -4 °F a +122 °F (-20 °C a +50 °C); Hermético al agua y al polvo: IP65
FS-1200	ATEX, IECEx; Ex II 2 G D; Ex db ib IIB + H2 T4 Gb; Ex ib tb IIIC T135 °C Db; -4 °F a +122 °F (-20 °C a +50 °C); Hermético al agua y al polvo IP65
Opción de certificación de producto	-K: Antideflagrante de la Unión Aduanera de los Reglamentos Técnicos (EAC) de Kazajistán
RoHS	Directiva RoHS 2011/65/EU, 2015/863
Pruebas de inmunidad EMC	IEC 61000-4-2 (6 kV/8 kV contact/air), IEC 61000-4-3, IEC 61000-4-6, MIL-STD-1275B; emisión radiada IEC 61000-6-3

Las salidas que una prueba comprueba son las propias del detector (relés, mA, RS-485, HART). Emerson mantiene la lista completa de aprobaciones en el manual de los simuladores de llama Spectrex SharpEye. Hoja de datos: Hoja de datos de los simuladores de llama Spectrex SharpEye, documento MS-00913-0100-1100, Rev. AB de agosto de 2026. Página del modelo de Emerson: Simulador de llama serie Spectrex FS en Emerson.com.

Nota de instalación: las tres marcas no son idénticas. El FS-1100 y el FS-1400 están marcados como Ex db ib op is IIB + H2 T4 Gb, mientras que el FS-1200 está marcado como Ex db ib IIB + H2 T4 Gb, sin el código op is, por lo que compare la marca del modelo que usted tiene con la clasificación de la zona. Los tres están clasificados para -4 °F a +122 °F (-20 °C a +50 °C), una banda más estrecha que el rango de operación de los detectores 40/40 y 20/20Q que prueban.

¿Cómo solicito una cotización para el simulador de llama Spectrex serie FS?

Envíe a PE Energy el modelo del simulador, elegido según la tecnología del detector, y la cantidad:

• FS-1100 para detectores de triple infrarrojo (IR3) tales como el SharpEye 40/40D-I, SharpEye 40/40C-I y 20/20Q;
• FS-1200 para detectores UV y UV/IR tales como el SharpEye 40/40D-LB, SharpEye 40/40D-L4B, SharpEye 40/40C-LB y SharpEye 40/40C-L4B;
• FS-1400 para detectores Multi IR tales como el SharpEye 40/40D-M y SharpEye 40/40C-M.

Agregue la certificación de producto -K si el simulador debe contar con la certificación antideflagrante EAC de Kazajistán. El kit estándar ya incluye un cargador de batería, un maletín de protección y las herramientas para la tuerca de la batería (incluyendo una llave Allen de 1.5 mm). Repuestos con números de parte de Emerson:

380004	Kit de batería de repuesto SPX
380151	Cargador de iones de litio de 16.8 V

PE Energy confirma el precio, la disponibilidad y el tiempo de entrega con la cotización. Solicite una cotización para un simulador de llama Spectrex serie FS.

Nota de reemplazo: los detectores antiguos también están cubiertos. La hoja de datos enumera las distancias de prueba para modelos Spectrex heredados, incluyendo los 40/40I, 40/40 UFI, 40/40M, 40/40L4 y L4B, 40/40U, UB, L y LB, 40/40UFL y 20/20ML, además del 20/20MPI y el 20/20MI en su versión -1, por lo que una instalación con generaciones mixtas de detectores aún puede probarse con estos tres modelos de simulador. Indíquenos qué modelos de detector están instalados y le asignaremos un simulador para cada uno.

¿Qué modelo FS prueba qué detector Spectrex y desde qué distancia?

Valores de la hoja de datos, escritos como ajuste de sensibilidad: distancia de prueba.

FS-1100: 40/40D-I, 40/40C-I	50 ft. (15 m): 5 ft. (1.5 m); 100 ft. (30 m): 13 ft. (4 m); 150 ft. (45 m): 20 ft. (6 m); 215 ft. (65 m): 30 ft. (9 m); 300 ft. (90 m): 36 ft. (11 m)
FS-1100: 20/20Q	9.8 ft. (3 m): N/A; 32.8 ft. (10 m): 6.6 ft. (2 m); 65.6 ft. (20 m): 16.4 ft. (5 m); 98.4 ft. (30 m): 24.6 ft. (7.5 m); 147.6 ft. (45 m): 29.5 ft. (9 m)
FS-1100: 20/20MPI, 20/20MI-1	33 ft. (10 m): 6.6 ft. (2 m); 65 ft. (20 m): 8.2 ft. (2.5 m); 100 ft. (30 m): 19.6 ft. (6 m); 132 ft. (40 m): 26.2 ft (8 m)
FS-1200: 40/40D-L4B	93 ft. (28 m): 6 ft. (2 m)
FS-1200: 40/40D, C-LB	10 ft. (3 m): 3 ft. (1 m); 93 ft. (28 m): 46 ft. (14 m) (solo 40/40D-LB)
FS-1400: 40/40D, C-M	50 ft. (15 m): 2 ft. (0.6 m); 100 ft. (30 m): 6 ft. (2 m); 150 ft. (45 m): 8 ft. (2.5 m); 215 ft. (65 m): 16 ft. (5 m); 300 ft. (90 m): 26 ft. (8 m)

Nota de mantenimiento: en el ajuste más bajo de 20/20Q, 9.8 ft. (3 m), la tabla no indica distancia de prueba (N/A). Cada una de las demás filas empareja el ajuste de sensibilidad del detector con la distancia a la cual el simulador aún dispara una alarma, por lo que puede redactarse un plan de prueba por modelo de detector.
