¡Se armó la de troya en el pozo! Cómo conectar varios OTECO de 5K para aguantar la presión en la perforación en Colombia

La realidad de la presión en el sector petrolero colombiano: ¿Cuánto cuesta una parada no programada en el Magdalena Medio?

En los campos de perforación del Magdalena Medio, cerca de Barrancabermeja, o en las extensas locaciones de los Llanos Orientales, la confiabilidad del sistema de lodos y control de pozos no es un tema de debate teórico. Es una variable financiera crítica. Cuando un manifold de alta presión sufre una falla de contención a una presión sostenida de 5,000 PSI, la operación se detiene por completo.

Imagine el escenario: un taladro de alta especificación operado por una de las compañías de servicios del gremio de Campetrol. Un intento de optimizar costos en la procura mediante la adquisición de conexiones genéricas “compatibles” resulta en una microfisura que cede bajo carga dinámica. El resultado inmediato no es solo el reemplazo del componente, es el tiempo de inactividad del taladro, que en Colombia puede oscilar entre una suma considerable y una suma considerable por día, sumado a los costos de logística de emergencia hacia zonas de difícil acceso y los rigurosos reportes de incidentes exigidos por las políticas de control operativo de Ecopetrol.

La integridad mecánica de la línea de alta presión depende del eslabón más delgado. Elegir conexiones para manifolds homologadas y de especificación original es la única decisión de ingeniería que mitiga el riesgo de paradas catastróficas y garantiza el cumplimiento de la Resolución 40066 del Ministerio de Minas y Energía sobre control de pérdidas e integridad de activos en hidrocarburos.

Por qué los superintendentes de operaciones en Colombia exigen trazabilidad absoluta en sus manifolds

El mercado colombiano de distribución de accesorios industriales ofrece múltiples opciones de bajo costo que prometen cumplir con las normas API, pero que carecen del respaldo metalúrgico indispensable para tolerar los fluidos altamente abrasivos característicos de las formaciones nacionales. En pozos con alta presencia de arenas y sólidos en suspensión, la velocidad del fluido erosiona rápidamente las paredes internas de las conexiones que no cuentan con la aleación y el tratamiento térmico correctos.

Análisis de modo de falla en campo: En auditorías de integridad física realizadas en el sector upstream colombiano, se ha evidenciado que las conexiones genéricas sufren de desalineación interna microscópica debido a maquinados deficientes. Esta falta de concentricidad genera turbulencias localizadas, acelerando el desgaste por erosión-corrosión en los codos y tees del sistema. Un componente defectuoso puede desgastar prematuramente los asientos de las válvulas de compuerta aguas abajo, multiplicando el costo del daño original por diez.

Los ingenieros de campo y especialistas de mantenimiento en Colombia entienden que la verdadera optimización no está en el costo de adquisición de la pieza, sino en el costo total de propiedad (TCO). La trazabilidad metalúrgica de origen, respaldada por certificados de calidad de materiales (MTR) verificables y conformes a los requisitos de aseguramiento de calidad de las operadoras del país, es el único escudo contra la fatiga cíclica.

La solución de ingeniería OTECO: Seguridad y rendimiento en condiciones extremas

Desde 1962, OTECO ha sido el estándar global en la fabricación de conexiones de alta presión para manifolds en la industria de perforación. Diseñadas para soportar presiones operativas de 5K y 7.5K, estas conexiones se fabrican bajo estrictas tolerancias geométricas y de materiales en Houston, Texas, asegurando una compatibilidad perfecta en sistemas críticos de circulación de lodos, líneas de standpipe y manifolds de estrangulación.

Para los operadores de taladros en Colombia que buscan mantener su estatus de proveedores homologados en sistemas como Ariba o SIPROE, la especificación de componentes OTECO representa la tranquilidad de instalar equipos con un historial comprobado de cero fallas catastróficas bajo condiciones severas de vibración y flujo multifásico.

“En la operación de perforación y completamiento de pozos en Colombia, la integridad de presión no es negociable. La implementación de conexiones OTECO originales reduce el índice de fallas mecánicas en los sistemas de control a cero, protegiendo tanto la vida del personal como la inversión del proyecto.”

Especificaciones técnicas de diseño para mitigar riesgos en la línea de alta presión

Cada componente OTECO se produce integrando criterios avanzados de metalurgia y manufactura de precisión para neutralizar los factores de riesgo físicos en las líneas de alta presión.

Maquinado en una sola sujeción en centros horizontales: Al realizar el proceso de maquinado y roscado sin retirar la pieza de la sujeción original, se logra una precisión dimensional absoluta. Esto elimina cualquier desviación en la concentricidad interna, garantizando un espesor de pared uniforme en toda la pieza que previene los puntos de concentración de esfuerzos.

Fundiciones de acero ASTM A216 Grado WCC y ASTM A487 Grado 4D Modificado: La selección de materiales asegura una tenacidad excepcional. El grado WCC ofrece una soldabilidad excelente en campo para los soldadores calificados bajo código ASME Sección IX en Colombia, mientras que el grado ASTM A487 Modificado proporciona la resistencia mecánica necesaria para la serie de 7.5K PSI, tolerando las pulsaciones continuas de las bombas de lodo dúplex y tríplex.

Pruebas hidrostáticas al 150% (1.5X): La política de control de calidad de OTECO exige que cada conexión sea probada hidrostáticamente a una sobrepresión del 150% de su capacidad nominal de diseño antes de salir de la planta de manufactura, asegurando que no existan porosidades o microfisuras ocultas en la fundición.

Bisel para soldar a 37.5° compatible con ANSI B36.10: Facilita una preparación de junta perfecta para soldadura a tope (Buttweld), lo que reduce el tiempo de ensamble y minimiza el riesgo de rechazos en las pruebas de END (Ensayos No Destructivos, como radiografía o ultrasonido) exigidas para la certificación del manifold.

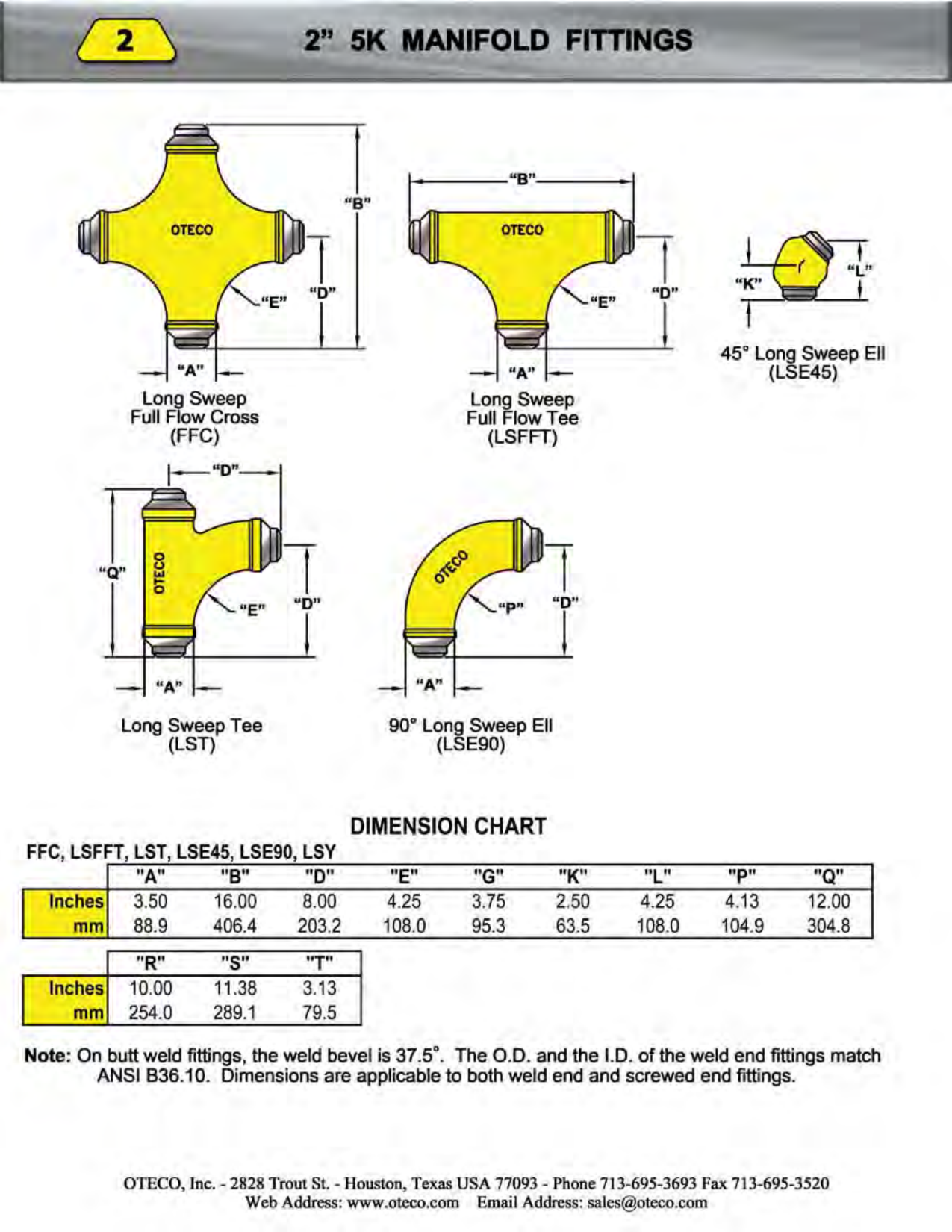

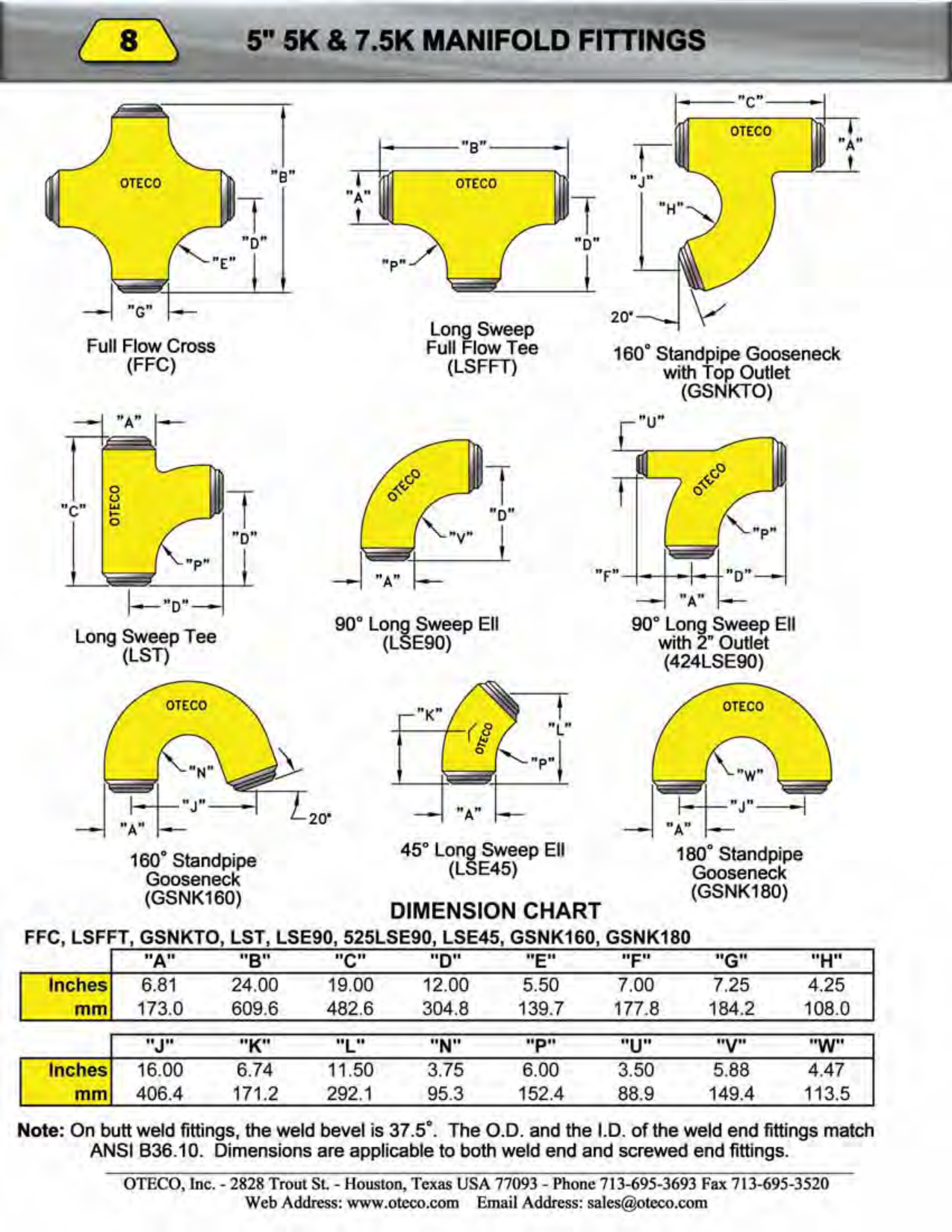

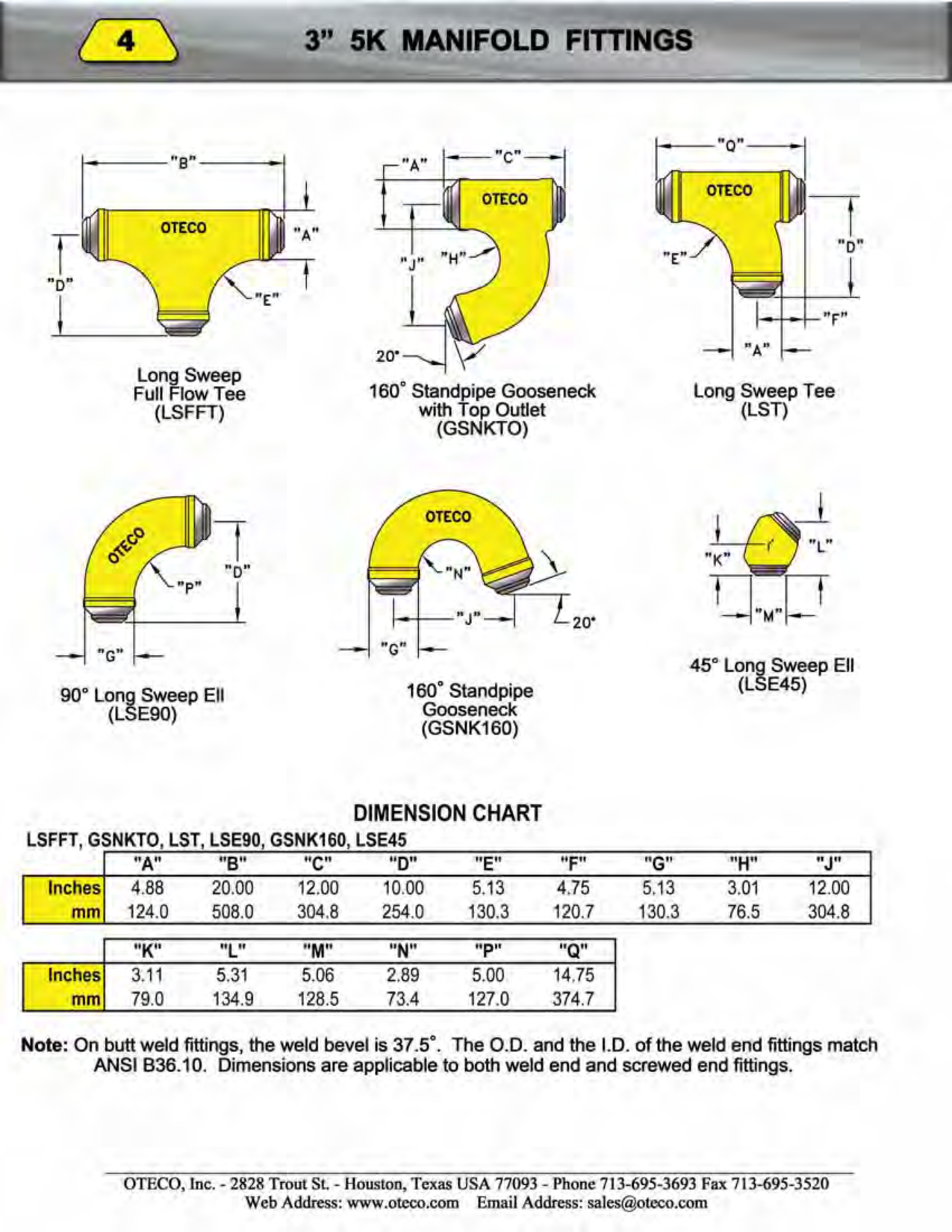

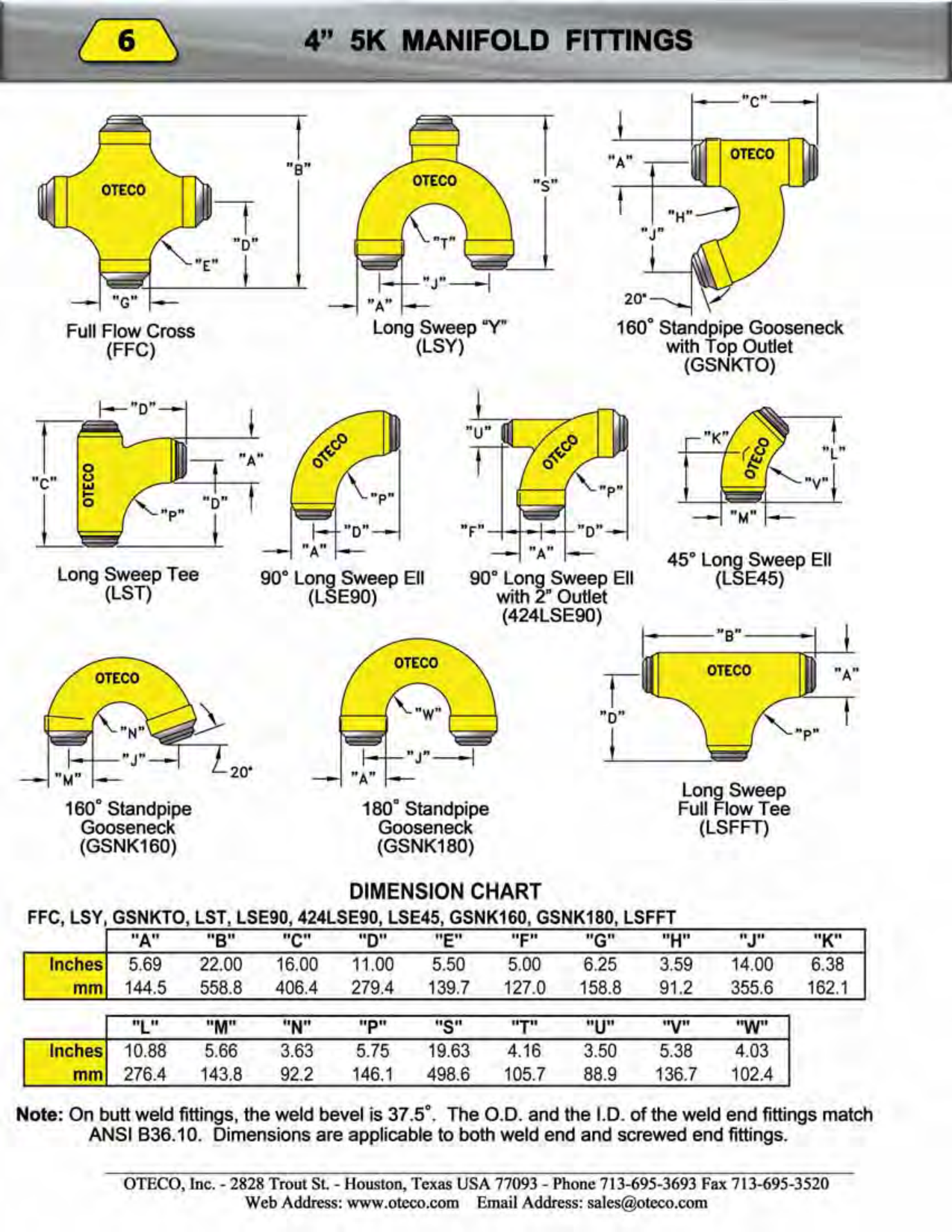

Disponibilidad en diámetros de 2″, 3″, 4″ y 5″: Un rango dimensional completo para cubrir desde las líneas de instrumentación y manifolds de estrangulación (2″ y 3″) hasta las líneas de descarga de alta capacidad de las bombas de lodo (4″ y 5″).

Múltiples configuraciones geométricas para optimización de flujo: La oferta incluye cruces de flujo completo (FFC), tees de radio largo (LST), tees de flujo completo de radio largo (LSFFT), codos de radio largo a 45° y 90° (LSE45/LSE90), “Y” de radio largo (LSY), y cuellos de ganso para standpipe a 160° y 180° (GSNK160/GSNK180). Estas geometrías de radio largo reducen la turbulencia interna, disminuyendo de manera drástica el desgaste abrasivo por fricción.

Aplicaciones industriales críticas en el sector hidrocarburos

Las conexiones para manifolds OTECO son indispensables en sistemas de alta exigencia técnica en Colombia. Se instalan en los sistemas Choke and Kill (control de pozos), donde la confiabilidad en el manejo de arremetidas es vital para evitar incidentes de control de pozo en operaciones terrestres y costa afuera.

El portafolio de Oteco Rig Hardware abarca los ensambles para standpipes y las líneas de inyección de cemento y lodos de perforación. Para obtener las especificaciones dimensionales precisas y detalles de diseño mecánico, los ingenieros de proyectos pueden consultar el Oteco Manifold Fittings Product Brochure.

Adicionalmente, para un aislamiento seguro en la línea de flujo, la Válvula de Compuerta OTECO Modelo 72 proporciona una integración directa y sin desviaciones dimensionales con las conexiones de la misma marca. En caso de requerir soporte técnico o piezas especiales para taladros o sistemas heredados en campos maduros de Colombia, ponemos a su disposición nuestro Catálogo de Partes Obsoletas y Difíciles de Conseguir, asegurando que su operación mantenga los niveles óptimos de stock de repuestos originales.

Proteja su inversión y la continuidad de sus operaciones

En la perforación de pozos de petróleo y gas, la confiabilidad mecánica se traduce directamente en rentabilidad financiera. Una sola parada no programada debido a la falla de una conexión económica destruye la rentabilidad del proyecto en pocas horas.

Como proveedores estratégicos del sector industrial y petrolero colombiano, en PE Energy facilitamos la ingeniería de procura mediante procesos ágiles de cotización, soporte técnico especializado y suministro garantizado con los más altos estándares globales. Póngase en contacto con nuestro equipo para solicitar cotización y asegurar la integridad de su sistema de presión con la calidad indiscutible de OTECO.
