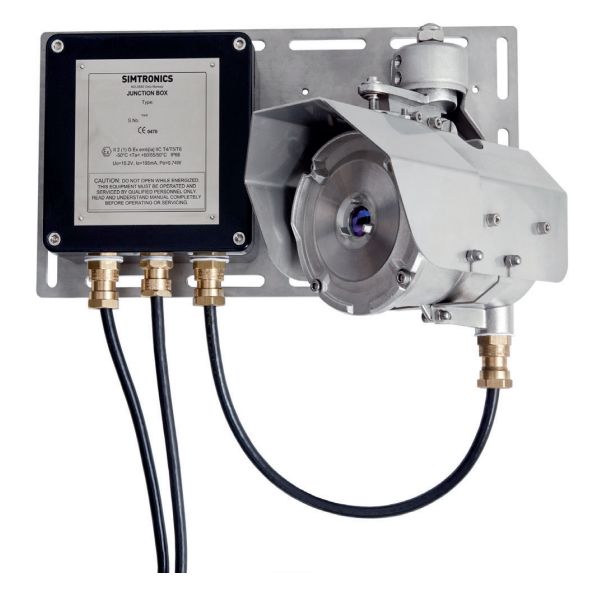

Detector de Gas H2S de Trayectoria Abierta Láser Oldham Simtronics GD1
Pedidos al por mayor
El GD1 ha sido diseñado con características que proporcionan una respuesta efectiva para la detección de riesgos de gas en una amplia variedad de entornos industriales, desde instalaciones de producción costa afuera hasta plantas de tratamiento de aguas residuales.
En el corazón del detector se encuentra un diodo láser sintonizable que elimina los efectos ambientales causados por el sol, la lluvia, la arena y la niebla. El láser escanea líneas de absorción únicas donde no hay interferencia de otros gases.
A diferencia de los métodos tradicionales para detectar H2S (MOS o celda EC), el GD1 no requiere recalibración y puede sustituir múltiples detectores estándar para cubrir el mismo riesgo.
El diseño y construcción óptico-mecánica completa es tan estable que se logra un tiempo de respuesta ultrarrápido al tiempo que se proporciona una vida útil y estabilidad del detector inigualables, ahorrando así costos de mantenimiento y servicio.
El detector cuenta con aprobaciones para áreas peligrosas a nivel mundial, es adecuado para aplicaciones SIL2 y viene con una garantía de 5 años.
Características
- Fail safe (seguridad ante fallas)
- Tiempo de respuesta rápido
- Sin necesidad de calibración
- Opera hasta un 98% de obstrucción
Datos técnicos:
General
| Método de detección IR- | Nueva tecnología de escaneo láser IR |
| Fuente | Diodo láser sintonizable Clase láser 1, seguro para los ojos |
| Gas detectado | H2S |
| Rango | 0-200 ppm*m 0-500 ppm*m 0-1000 ppm*m 0-2000 ppm*m 0-5000 ppm*m 0-20000 ppm*m |
| Longitud del trayecto | 5 – 75 m |
| Auto prueba | Continua |
| Calibración | Configurada en fábrica, sin recalibración en campo |
Rendimiento:
| Precisión | <±4% del rango completo |
| Repetibilidad | <±4% del rango completo |
| Tiempo de respuesta | <5 seg |
Óptica:
| Alineación | ±0.30 Grados |
| Óptica | Calentada (transmisor y receptor) |
| Obstrucción tolerable | 98% (pérdida de señal permisible) |
Señal de salida:
| Estándar | Fuente o sumidero 4-20mA HART® | ||||||
| Señales de falla |
|
Eléctrico:
| Suministro eléctrico | 24V DC, rango (18 – 32V DC) |
| Consumo de energía | <15 W |
| Entradas de cable | M25 |
Rango de temperatura:
| Almacenamiento | -55°C a +65°C (-67°F a +149°F) |
| Operación | -55°C a +65°C (-67°F a +149°F) |
| Atex a prueba de llamas | -55°C a +75°C (-67°F a +167°F) |
| Humedad (operación) | 100% HR |
Material:
| Carcasa transmisor y receptor | Acero inoxidable (ASTM 316) |
| Caja de conexiones | Grp |
Peso:
| Aproximado | 5.5 Kg (12 lbs) por transmisor o receptor |
| Aproximado | 2.0 Kg (4.4 lbs) por caja de conexiones transmisor o receptor |
Dimensiones:

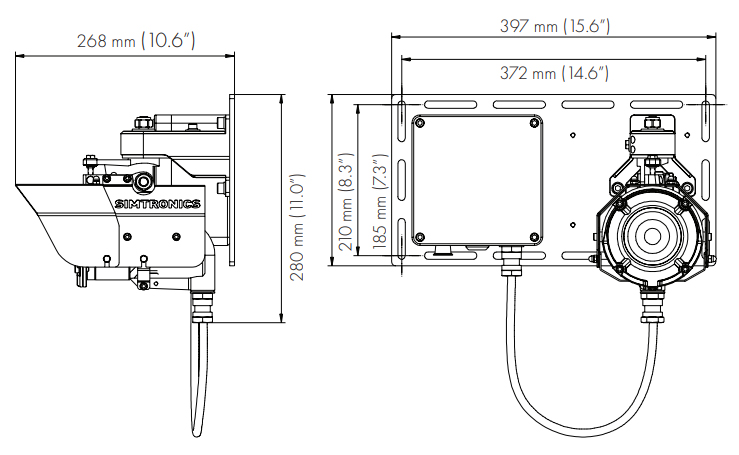

| Carcasa transmisor y receptor | Referencia: plano esquemático |
Garantía:
| Garantía completa de 5 años para el sistema detector |
Aprobaciones:
| Clasificación Atex transmisor/receptor |
|
||
| Clasificación Atex caja de conexiones |
|
||
| Iecex | Ingress | ||
| SIL | Adecuado para uso en sistemas SIL2 |
Accesorios:
| GD1-X00-TT01 | Kit de alineación |
| GD1-X00-TT02 | Celda de prueba |
