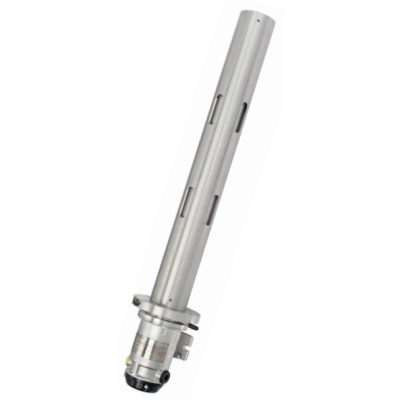

Detector de Gas de Punto Extendido IR Oldham Simtronics GD10PE
Pedidos al por mayor
El GD10PE está diseñado para aplicaciones críticas que involucran grandes volúmenes de aire a alta velocidad. En lugares donde se requiere detección rápida y confiable de bajas concentraciones de gas, el GD10PE es insuperable.
El versátil GD10PE es adecuado para monitorear, entre otros, las tomas de aire HVAC de alojamientos, refugios temporales y salas de equipos locales. Además, pueden monitorearse las tomas de aire de ventilación y de combustión de turbinas de gas junto con el conducto de extracción de aire de ventilación, la única ubicación donde es posible garantizar la detección de una fuga de gas en un paquete de turbina.
Con un rango de medición de 0-20% LEL, el GD10PE es 5 veces más sensible que los detectores puntuales estándar.
La gama GD10 de detectores de gas infrarrojos se diferencia de otros modelos porque utilizan fuentes infrarrojas de estado sólido basadas en silicio. El diseño y construcción optomecánica completa es tan estable que se logra una velocidad de respuesta ultra rápida, proporcionando una vida útil y estabilidad del detector inigualables, lo que reduce costos de mantenimiento y servicio.
Se utiliza una interfaz estándar industrial HART® para la configuración de niveles y acceso a datos de mantenimiento.
Características y beneficios
Incluyen un espejo y lente calefactados de forma independiente para una detección de alto rendimiento en condiciones ambientales exigentes y operaciones continuas garantizadas a 85°C, lo que hace que este instrumento sea ideal para conductos de extracción de ventilación de turbinas.
Características
- Fuentes IR de estado sólido (SimSourceTM) para un rendimiento superior a largo plazo comparado con lámparas de filamento
- No requiere recalibración, monitorea y compensa todos los cambios en el camino óptico gracias al diseño óptico de doble trayectoria y doble compensación
- Tasa de respuesta seleccionable
- Protector climático de doble capa (sin mallas, telas, filtros hidrofóbicos o sinters = sin retrasos, sin fallas a demanda)
- Alerta temprana por ópticas sucias para un mejor mantenimiento preventivo
Datos técnicos
General:
| Método de detección | Absorción IR, doble longitud de onda, doble trayectoria |
| Fuente IR | Fuente infrarroja de estado sólido, destello a 50 Hz |
| Rango de detección | 0-20% LEL (0-1% vol.) Metano |
| Gases detectados | Hidrocarburos |
| Autodiagnóstico | Continuo |
| Calibración | Configuración de fábrica, sin recalibración en campo |
Desempeño:
| Precisión Referencia -20°C a +60°C (-4°F a +140°F) |
±1,4% LEL escala completa ±1% LEL (lectura 0-10% LEL) ±1,4% LEL (lectura 10-20% LEL) |
||||||||||||
| Tiempo de respuesta |
|
Señal de salida:
| Estándar | Fuente de corriente 4 – 20 mA, carga máxima Impedancia 500 ohm |
| Opción | Sumidero de corriente 4 – 20 mA |
| HART® | Mantenimiento y configuración |
| Alertas del detector: – Limpieza temprana de ópticas – Ópticas sucias – Falla del detector |
2 mA 1 mA 0 mA |
Eléctrico:
| Alimentación | 24V DC, rango (18 – 32V DC) |
| Consumo | Aprox. 3.5 W |
| Conexión | 3 cables (0.5mm² – 2.5 mm²) |
| Entrada de cable | Prensaestopas m20 exe |
Ambiente:
| Almacenamiento | -40°C a +70°C (-40°F a +158°F) |
| Operación | -40°C a +60°C (-40°F a +140°F) |
| Sonda, dentro del conducto | Hasta +85°C (185°F) |
| Humedad (operación) | 100% HR |
Carcasa a prueba de explosiones:
| Compartimiento principal | Exd IIC T6 |
| Compartimiento de terminales | Exe |
| Categoría de protección | IP66/IP67 según DIN 40050 |
| Material carcasa | Acero inoxidable SIS2343 (ASTM316) |
| Dimensiones (l x a x h) | 805 x 104 x 106 mm 31.7 x 4.1 x 4.2 pulgadas |
| Peso (detector) | Aprox. 6.5 Kg (14.3 Lbs) |
| Protección contra el clima | Aprox. 0.3 Kg (0.7 Lbs) |
| Kit de montaje en conducto | Aprox. 2.1 Kg (4.6 Lbs) |
Garantía:
| 5 años de garantía total en instrumento completo 15 años de garantía en las fuentes IR |
Aprobaciones:
| ATEX / IECEX / INMETRO | II 2 G EX db eb IIC T6 Gb |
| CSA | C22.2 No 152-M1984 y ANSI 12.13.01-2000 ex de IIC T6 (Canadá) Clase I, División 2, grupos A, B, C y D (EE. UU. y Canadá) |
| Otros | SIL2 (Software SIL3), ABS, MED |
Versiones:
| Gas | Rangos |
| Metano | 0-20% LEL |
| Etileno | 5.000 ppm |
Accesorios:
| Protección climática | Requerida para instalación estándar |
| Carcasa para flujo de muestra | Para sistemas de muestreo y pruebas |
| Kit de montaje en conducto | Para instalación a través de muro |
