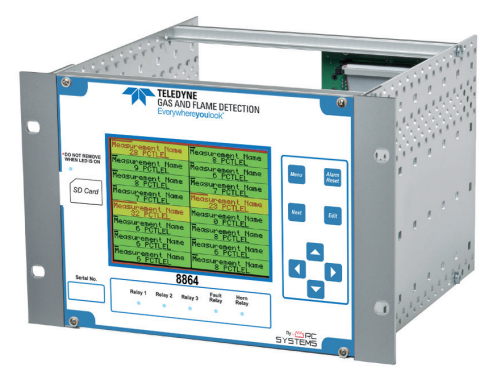

Controlador Teledyne 8864 – Sistema Multicanal de Monitoreo de Gas y Llama

El controlador 8864 ofrece funciones simultáneas de visualización y alarma para hasta 64 variables de entrada. Los modos de visualización de 16, 32, 48 y 64 canales, junto con módulos de E/S organizados en grupos de 16 canales, permiten una configuración económica de los sistemas. Este controlador fácil de configurar y amigable para el usuario es ideal para centralizar funciones de visualización y alarma en aplicaciones críticas de monitoreo multipunto. La similitud en funciones e interfaz de usuario entre el 8864 y el controlador 8800 de 16 canales facilita su uso combinado en esta familia de controladores.

Características

• Modos de visualización de 16, 32, 48 y 64 canales que aceptan entradas de múltiples tipos de sensores y rangos de señal. Tipos de entrada incluyen 4-20mA, Modbus y opciones inalámbricas.
• Puerto Ethernet con Modbus TCP servidor/cliente y servidor web para configuración y monitoreo.
• Puertos seriales RS-485 que permiten operación simultánea como maestro y esclavo Modbus. Dos puertos estándar y dos opcionales aislados.
• Tres niveles independientes de alarma por canal. Función “Reconocimiento de Relé” que permite silenciar dispositivos audibles externos durante condiciones de alarma.
• Pantalla LCD a color QVGA que muestra los datos monitoreados como tendencias, gráficos de barras y unidades de ingeniería. Los valores cambian de color para indicar alarmas.
• Certificación CSA para áreas potencialmente peligrosas División 2.
• Cinco relés de alarma estándar SPDT de 5 amperios. Relés para HORN, FALLA y tres programables.
• Tarjetas de opciones como entradas 4-20mA, salidas 4-20mA, relés de alarma discretos y programables, y entradas para sensores puente.
• Modo Cal con calibración de cero/span mediante botón para aplicaciones con sensores remotos.
• Modo de Autorización para bloqueo de configuraciones críticas.
• Registrador de datos en tarjeta SD que permite grabar valores mínimos, máximos y promedios por un año.
• Opciones de fuente de alimentación de 150 y 600 vatios.
• Teclado magnético estándar para operación no intrusiva en ubicaciones potencialmente peligrosas.
• Gabinetes disponibles para montaje en pared NEMA 4X no metálico, acero inoxidable 316, a prueba de explosiones y montaje en rack/panel.

Controlador 8864

	PANTALLA PRINCIPAL DE DATOS Muestra todos los canales activos en la misma pantalla. Las configuraciones incluyen 16 canales activos. Las celdas indican el estado de alarma mediante colores.
	PANTALLA DE GRÁFICOS DE BARRAS Muestra 16 canales a la vez. Los gráficos de barras cambian de color para indicar estado de alarma.
	PANTALLA DE TENDENCIA DE 24 HORAS Muestra un canal a la vez con la tendencia más reciente de 24 horas. Los campos superiores incluyen lectura actual, máximos, mínimos y promedios en las 24 horas, rango, identificación del canal y unidades de ingeniería.
	PANTALLA COMBINADA Muestra un canal a la vez con la tendencia más reciente de 30 minutos, gráfico de barras y unidades de ingeniería ampliadas. Los campos superiores incluyen lectura actual, máximos, mínimos y promedios para diagnóstico, rango, identificación del canal y unidades de ingeniería. Las lecturas cambian de color y parpadean en alarmas. El parpadeo se vuelve fijo tras el reconocimiento.
	PANTALLA DE ZONAS Muestra las ocho zonas activas posibles. Las celdas de alarma cambian de color y el nombre parpadea indicando alarmas. Permite acceso directo a la pantalla que muestra qué canales pertenecen a cada zona.

Ficha Técnica del Producto
