Manómetros de presión Oteco: la solución más robusta para el sector de petróleo y gas en Colombia
En los campos de producción de los Llanos Orientales y en la infraestructura de refinación de Barrancabermeja, el control riguroso de la presión es la primera línea de defensa para garantizar operaciones seguras, proteger activos de alto costo y asegurar el cumplimiento normativo exigido por el Ministerio de Minas y Energía. La gestión operativa en el sector de hidrocarburos e industrial colombiano requiere de instrumentación que resista condiciones extremas de vibración, corrosión y temperatura. Los manómetros Oteco se han consolidado en el mercado nacional como los equipos de referencia para la medición precisa de presión en las aplicaciones más exigentes. Este artículo detalla las especificaciones técnicas de los manómetros de presión Oteco, sus ventajas operativas y por qué son la elección preferida por las empresas de servicios de la cadena Campetrol y los proveedores homologados de Ecopetrol.
El papel de los manómetros en las operaciones de petróleo y gas
Los manómetros de presión son instrumentos críticos de monitoreo que registran las variables operativas en líneas de flujo, múltiples de estrangulamiento y sistemas de bombeo dentro del segmento de hidrocarburos. Su correcto funcionamiento evita fallas catastróficas por sobrepresión, ayuda a identificar caídas anormales que sugieren fugas y asegura la integridad de tuberías de revestimiento y de transporte bajo las normas API adoptadas en el país.
Para la industria upstream, especialmente en la perforación de pozos profundos, estos dispositivos permiten vigilar el comportamiento de las presiones de circulación en las bombas de lodo, previniendo influjos o pérdidas de circulación en el pozo. La importancia de una lectura estable está en la ventana de reacción: en el control de pozos, una fluctuación de presión atípica detectada a tiempo permite cerrar el pozo antes de que un influjo escale a un amago de reventón. Un manómetro que oscila o se atrasa por golpe de ariete oculta esa señal temprana, y el costo de remediar un evento de sobrepresión (control de pozo, tiempo de equipo de perforación y posible daño al pozo) supera con holgura el de un instrumento de lectura amortiguada.
En el transporte y refinación de hidrocarburos, tanto en Reficar como en la refinería de Barrancabermeja, estos equipos son esenciales para supervisar separadores de producción, cabezales de pozo y tanques de almacenamiento. Un seguimiento visual constante y preciso reduce los riesgos de incidentes ambientales, respaldando los planes de contingencia exigidos por las corporaciones autónomas regionales y la ANLA.

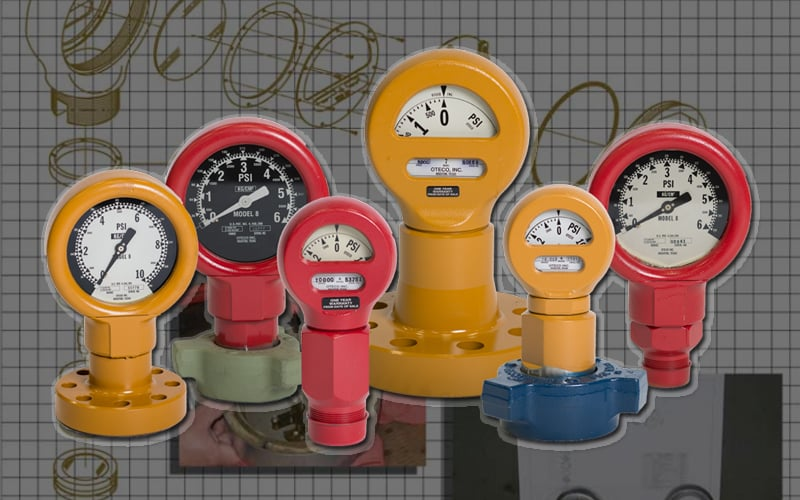

Descripción general y especificaciones de los manómetros Oteco
Los manómetros Oteco incorporan un sistema de amortiguación interna patentado que reduce al mínimo el desgaste mecánico en ambientes de vibración severa y pulsación continua de fluidos. Diseñados con materiales de alta resistencia, están disponibles tanto en configuraciones para servicio estándar como para ambientes marinos altamente salinos o servicios que exigen resistencia a gas amargo (H2S), cumpliendo de esta forma con las directrices de la Resolución 40066 de MinMinas.
- Manómetro Modelo 6
El manómetro Oteco Modelo 6 es la opción más robusta para operaciones rudas de perforación terrestre y costa afuera. Dispone de una conexión dual versátil que integra una rosca macho de 2 pulgadas NPT y una rosca hembra de 1 pulgada NPT. Capaz de operar con rangos de presión que alcanzan hasta los 20,000 psi, cuenta con una carátula de lectura limpia de 4-7/8 pulgadas y una altura total de 9-7/8 pulgadas. Este modelo es dimensionalmente idéntico e intercambiable con manómetros Cameron tipo F, Totco tipo 6 y Gauges International modelo 6, facilitando el suministro de repuestos sin demoras.
- Manómetro Modelo 7
Diseñado especialmente para aplicaciones de rango medio, el manómetro Oteco Modelo 7 está provisto de una conexión directa hembra de 2 pulgadas NPT. Registra presiones de trabajo de hasta 6,000 psi y ofrece una excelente visibilidad a media distancia gracias a su carátula sobredimensionada de 7-5/8 pulgadas y una altura corporal de 14-3/4 pulgadas. El Modelo 7 es el reemplazo perfecto en campo para los equipos Cameron tipo D, Totco tipo 4 y Gauges International modelo 7, asegurando una instalación rápida en los cabezales de pozo.
- Manómetro Modelo 8
Para escenarios críticos donde se requiere una precisión analítica superior y lectura fácil a gran distancia, el manómetro Oteco Modelo 8 es el estándar por excelencia. Cuenta con la misma conexión doble de 2 pulgadas NPT macho y 1 pulgada NPT hembra, con capacidad de operación hasta 20,000 psi. Su carátula es de 8-1/8 pulgadas con una altura total de 13-1/4 pulgadas. Integra una escala de 6 pulgadas protegida por una ventana resistente de acrílico y opciones de escalas de presión dobles en psi, bar o kPa para un acoplamiento directo a sistemas internacionales de unidades.
Características clave que hacen de Oteco una opción de alta confiabilidad
La ingeniería aplicada en los manómetros de presión Oteco busca reducir drásticamente los costos de mantenimiento correctivo y evitar desviaciones prematuras en los laboratorios de metrología. Estos instrumentos equilibran robustez y precisión en los entornos húmedos y tropicales típicos del territorio nacional.
Una causa frecuente de desviación de calibración antes del mantenimiento programado es la falta de amortiguación frente a fluidos pulsantes: cada pulso transmite un golpe de ariete al mecanismo de medición y, con el tiempo, desgasta el piñón y el segmento del manómetro hasta que la lectura se desvía. El diseño hidrodinámico interno de Oteco disipa ese golpe de ariete y reduce el desgaste mecánico, lo que extiende los intervalos de calibración de acuerdo con los lineamientos de calidad acreditados ante el ONAC.
- Sello hermético de alta resistencia
La carcasa con acabados de alta especificación y sellos elastoméricos especiales previene el ingreso de polvo, humedad ambiente o agentes corrosivos salinos, protegiendo el tren de engranajes interno.
- Flexibilidad en escalas de presión
Ofrece rangos amplios que llegan hasta los 20,000 psi, satisfaciendo las demandas de las operaciones más exigentes de fracturamiento y pruebas hidrostáticas de tuberías (tubing/casing).
- Efectivo sistema de amortiguación líquida
Un mecanismo de fluido viscoso interno estabiliza la aguja puntera contra los picos de presión repentinos y la vibración de las bombas reciprocantes de lodo.
- Visibilidad industrial superior
Las carátulas de gran formato permiten lecturas confiables en condiciones de visibilidad reducida o durante trabajos nocturnos en el taladro de perforación.
- Intercambiabilidad absoluta
Al contar con la misma geometría dimensional que marcas como Cameron y Totco, el repuesto físico encaja perfectamente sin requerir modificaciones en la línea de proceso.
- Aptos para servicios amargos y agresivos
Disponibilidad de materiales certificados para resistir el ataque por H2S y cloruros presentes en los reservorios de la cuenca del Catatumbo y del Valle Medio del Magdalena.
Aplicaciones comunes de los manómetros Oteco en la industria de hidrocarburos
Los manómetros de presión Oteco cubren con gran eficiencia los tres segmentos de la industria (upstream, midstream y downstream). Sus prestaciones dinámicas los hacen ideales para instalarse en zonas críticas de alta exigencia mecánica e hidráulica donde un instrumento de servicio comercial fallaría de inmediato.
Una aplicación muy recurrente es en los manifolds de los standpipes y en la descarga de las bombas de inyección de lodo, donde las pulsaciones mecánicas continuas son extremas. En estas líneas de control del pozo, un manómetro genérico sin amortiguación se convierte en un consumible que se reemplaza una y otra vez, mientras que un instrumento diseñado para pulsación sostenida sobrevive ciclos de servicio mucho más largos. De ahí proviene el retorno de inversión: menos reemplazos, menos intervenciones para sustituir instrumentos fallados y menos lecturas erróneas en un punto donde la presión es un dato de seguridad, no solo de proceso.
- Operaciones de perforación (Taladros)
Instalación en la línea de standpipe, líneas de retorno e inyección, múltiples de estrangulamiento (choke manifolds) y sistemas de control de preventoras (BOP).
- Sistemas de estimulación y completamiento
Monitoreo exacto de presión en procesos de cementación de pozos, inyección de fluidos de fractura y pruebas de presión para verificar la integridad metálica del pozo.
- Mantenimiento de pozos (Workover)
Control del estado del pozo y las formaciones durante intervenciones preventivas y correctivas en el sector de explotación de crudos pesados.
- Estaciones de transporte y bombeo
Monitoreo continuo de presiones de descarga en estaciones de distribución de oleoductos y poliductos para alertar oportunamente sobre pérdidas de flujo o bloqueos en la línea.
- Facilidades de producción y tratamiento
Lecturas de cabezal de pozos (wellheads), separadores de gas y agua, y sistemas de descarga antes de la entrega del crudo fiscalizado a los tanques de almacenamiento.
Alianza técnica con PE Energy para suministro de productos Oteco
PE Energy es el aliado estratégico ideal en Colombia para el suministro de equipos industriales Oteco, proveyendo instrumentos de medición de presión originales homologados que cumplen con la normatividad internacional más estricta. Entregamos soluciones con precios corporativos competitivos, tiempos de entrega reducidos directamente en los distritos petroleros del país y una sólida red logística diseñada para mantener la continuidad operativa de sus frentes de trabajo.
Además de nuestro portafolio de manómetros de alta presión, poseemos un amplio inventario de refacciones originales Oteco, que abarca válvulas de flotación (float valves), válvulas de compuerta y válvulas de alivio de presión. Estructuramos sus pedidos para integrarlos de inmediato a sus planes de mantenimiento preventivo anuales. Le invitamos a solicitar cotización con nuestros ingenieros especialistas en instrumentación industrial y robustezca la seguridad de sus líneas de procesos.
