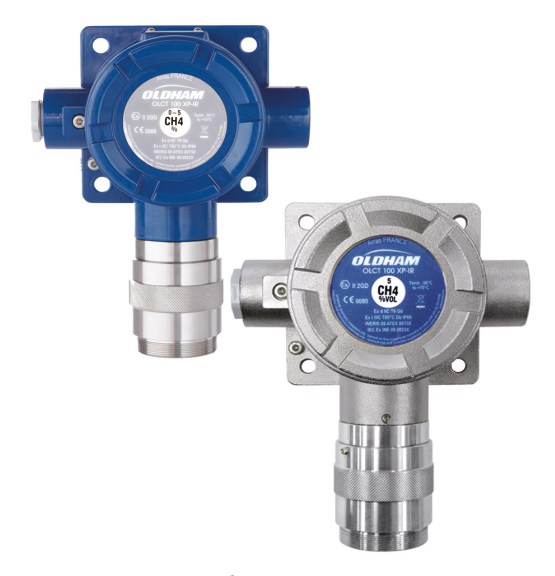

Detector de Gas Fijo Oldham Simtronics OLC(T) 100

La gama OLC/OLCT 100 de detectores fijos ha sido diseñada para la detección de gases combustibles, gases tóxicos u oxígeno.

Disponible en versiones a prueba de explosiones o a prueba de seguridad intrínseca, el OLCT 100 es apto para la detección de todos los gases en zonas ATEX.

El OLCT 100 cuenta con una versión en acero inoxidable, que ofrece mayor resistencia a elementos corrosivos (ideal para ambientes marinos, plantas de tratamiento de aguas residuales, actividades de procesamiento de alimentos, etc.).

Esta versión en acero inoxidable de seguridad intrínseca está certificada para uso en zonas 0 (gas) y 20 (polvo), mientras que todas las demás versiones del OLCT 100 cuentan con certificación para uso en zonas 1 (gas) y 21 (polvo).

Características

• Detección de gases combustibles, tóxicos u oxígeno
• Versión infrarroja XP
• Alta confiabilidad SIL 2
• Protección IP 66
• Versiones en aluminio o acero inoxidable

Aplicaciones

• Acerías
• Instalaciones petroquímicas
• Industria química
• Industria farmacéutica
• Industria alimentaria
• Industria de la refrigeración
• Tratamiento de aguas

Nuestros productos siempre están orientados a la aplicación y soluciones.
Opciones disponibles:

• Transmisor OLCT 100 con salida 4-20 mA
• Detector OLC 100 con salida en puente de Wheatstone para detección de gases combustibles

Sensor IR

El sensor infrarrojo detecta CO2 y gases refrigerantes, con una garantía de 2 años.

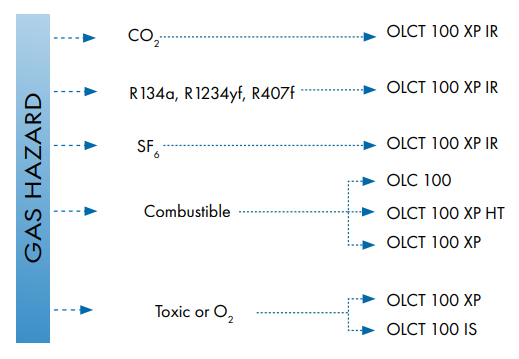

OLCT 100 XP

Versión a prueba de explosiones equipada con sensor catalítico, electroquímico o semiconductor para detección de gases combustibles, tóxicos u oxígeno.

OLCT 100 IS

Versión de seguridad intrínseca equipada con sensor electroquímico para detección de gases tóxicos u oxígeno.

OLCT 100 XP IR

Versión a prueba de explosiones con sensor infrarrojo para detección de CO2, SF6 y algunos freones.

OLCT 100 XP HT

Versión a prueba de explosiones para alta temperatura, para detección de gases combustibles hasta 200°C. Cable de alta temperatura incluido en longitudes de 5, 10 y 15 metros.

Confiabilidad

El OLC(T) 100 está certificado SIL 2 por INERIS, conforme a la norma EN 50402, equivalente a IEC/EN 61508 para detectores de gas.

Ventajas únicas que brindan la solución que necesita

Ventajas de diseño

Sensores pre-calibrados para detección de:

• Gases combustibles: LEL catalítico e infrarrojo
• Gases tóxicos
• Oxígeno

Alarmas

• 2 alarmas de gas integradas con relés
• 1 alarma de falla con relé

Entradas

Los sensores de la Serie 80 cuentan con hasta 9 prensaestopas dedicados para el cableado.
La configuración mínima incluye:

• 1 entrada eléctrica dedicada a un sensor.
• Dos entradas 4-20 mA o binarias. Esta configuración permite reconocer cualquier otro sensor de la red (p. ej. sensor de temperatura, parada de emergencia, detector de llama, detector de humo).

Salidas

• 4/20 mA con procesamiento inteligente de señal
• Señal analógica 4-20 mA
• Señales de datos entre 0 y 4 – 20 y 25 mA

La señal transmitida, entre 0 y 3,2 mA y superior a 20 mA, se puede procesar para interpretar e identificar una amplia gama de parámetros de fallo tales como: fallas de línea, fallas del sensor, fallas de electrónica integrada, resolución de ambigüedades, inhibición de calibración, llamada de mantenimiento (deriva inicial o deriva con el tiempo).

• RS485 (1200 baudios, Modbus ASCII 38 kb para MX 62).

El enlace RS485 da acceso a:
– medición del sensor
– estado y fallas
– gestión interna del relé

Relés

Los relés son tipo 2A / 250 VAC con contactos potencialmente libres SPDT.

Dos tipos de relés:

• 2 relés para alarma de gas o entradas suplementarias
• 1 relé de falla

Los relés pueden accionarse:

• directamente desde la electrónica del sensor o entradas suplementarias, o
• desde la unidad central MX62 o el sistema de control al que esté conectado el sensor.

Los relés pueden:

• funcionar en modo seguro o no,
• activarse en alarmas ascendentes o descendentes,
• ser reconocidos manual* o automáticamente.
• * Mediante control remoto, pulsando un botón externo conectado a la entrada binaria dedicada, reconociendo en la unidad MX 62 o el sistema de control al que esté conectado.

Alarmas

• 2 alarmas de gas integradas con relés
• 1 alarma de falla con relé

Ventajas técnicas

Unidad central autónoma
Para control de relés, el OLCT 80 puede operar como unidad independiente: una ventaja indiscutible en zonas clasificadas de riesgo de explosión.

Flexibilidad en modos de conexión
Los sensores OLCT 80 pueden conectarse:

• en loop (optoaislado – hasta 16 sensores),
• 4-20 mA,
• bajo alimentación directa y operar como unidad central.

Rastreo de operación
El operador puede consultar localmente registros con eventos recientes fechados y con hora.

Comunicación
Diálogo remoto con el sensor mediante control remoto IR.

Redundancia en alimentación de medición
Los puertos independientes permiten conexión redundante a la unidad de medición.

Bajo consumo eléctrico
La tecnología de punta usada en el transmisor OLCT 80 lo hace muy eficiente energéticamente. Esta ventaja clave permite conectar más sensores con calibres de cable menores y a mayores distancias.

Ventajas logísticas

Configuración en loop
El transmisor está perfectamente adaptado para montaje y conexión al bus de campo digital de la unidad MX 62. Soporta de 1 a 3 direcciones digitales:

• el bloque sensor (elemento de detección),
• las dos entradas auxiliares 4-20 mA.

Certificación

La Serie OLCT80 está certificada según las especificaciones de las normas EN 50054, 45544 y 50104 (normas ambientales, gases explosivos, tóxicos y oxígeno) y las normas EN 50270, EN 6052 (compatibilidad electromagnética, protección contra ingressos).

OLCT 80 utiliza tecnologías lógicas digitales y software.
Los sensores están protegidos y cumplen con las especificaciones de la norma EN 51271:

• los valores analógicos y digitales se correlacionan
• homogeneidad en resolución digital y tiempo de respuesta según especificaciones
• autodiagnósticos internos

Información para pedido

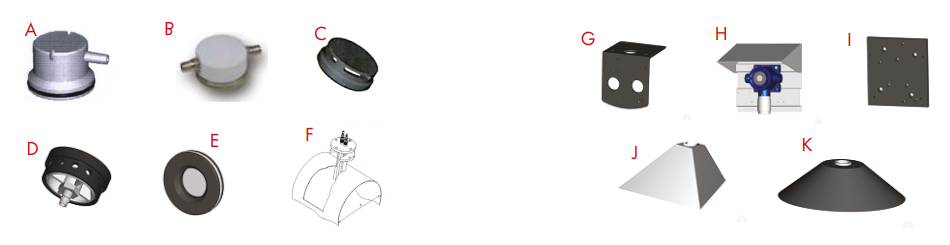

Accesorios

A Copa de calibración (6331141) que permite introducir gas de calibración sobre el sensor
B Adaptador bypass (6327910) para medición de muestras
C Sistema protector contra salpicaduras (6329004) que protege el detector de proyecciones líquidas
D Cabezal de introducción remota de gas (6327911) que permite introducir gas sin abrir el detector
E Filtro protector removible (6335975) que protege el sensor contra proyecciones y polvo
F Kit para medición en conducto (6793322) que permite monitorear gases dentro de un conducto
G Soporte de montaje (6322420) para fijación del detector al techo
H Cubierta protectora (6123716) que protege el detector contra condiciones climáticas adversas o radiación solar directa
I Placa adaptadora (6793718) que permite reemplazar otro detector OLDHAM sin necesidad de taladrar nuevamente
J Cono colector para montaje en pared (6331169) para gases más livianos que el aire
K Cono colector para montaje en techo (6331168) para gases más livianos que el aire

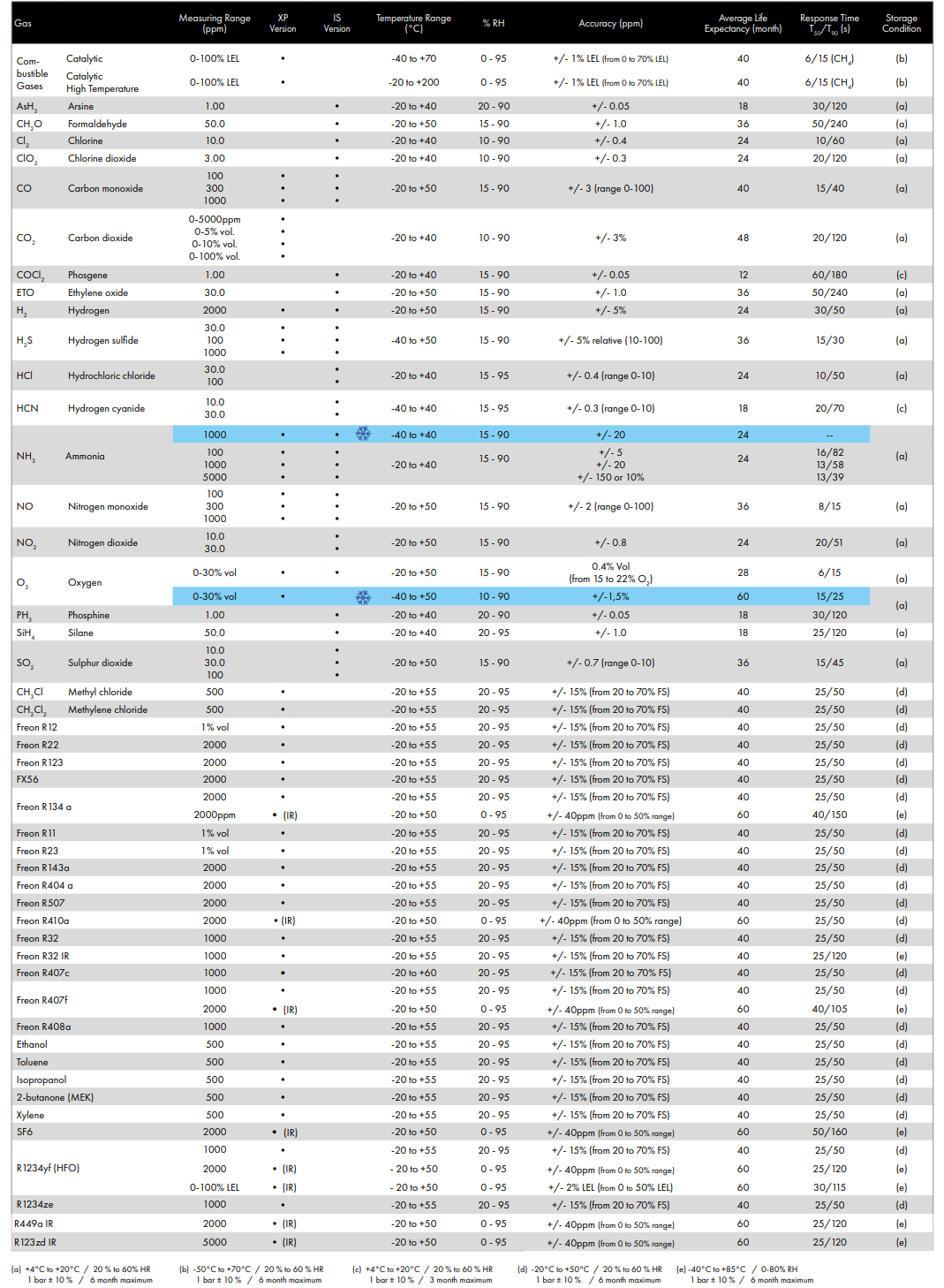

Ficha Técnica del Producto
