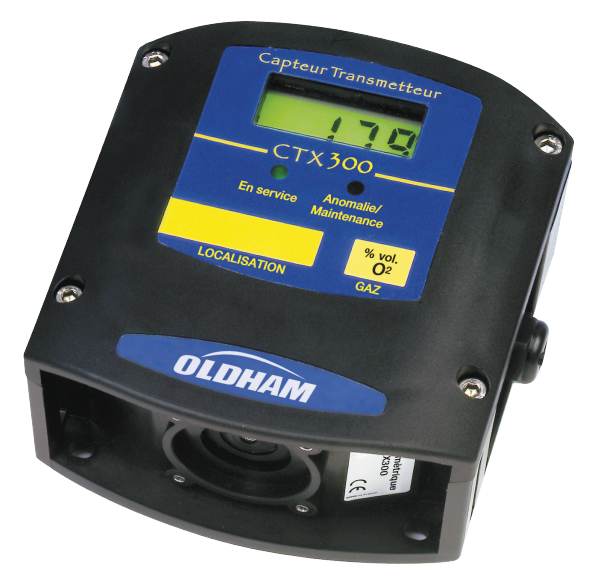

Oldham Simtronics CTX 300 Detector Fijo de Gases Tóxicos

Presentación
El CTX 300 puede detectar O₂, CO₂, gases tóxicos y refrigerantes. TELEDYNE Gas & Flame Detection ofrece una versión del detector con una amplia gama de sensores (infrarrojo, electroquímico, semiconductor) de acuerdo con las necesidades de su aplicación. También está disponible con o sin pantalla.

Simplicidad
El reemplazo del sensor no requiere acceso a menús especiales. ¡Solo reemplace el sensor sin siquiera apagar el transmisor!

Mantenimiento reducido
Siendo el único elemento consumible, el sensor CTX 300 es fácilmente reemplazable. Los sensores nuevos vienen pre-calibrados de fábrica, por lo que durante el cambio de sensor no se requiere gas de calibración, ni ajustes en el detector o en el controlador central remoto.

CARACTERÍSTICAS:

• Detección de gases tóxicos o de oxígeno
• Módulos de sensores intercambiables y pre-calibrados
• Pantalla local (opcional)
• Duradero en ambientes exigentes
• Vida útil de hasta 5 años para sensor de O₂



NÚMERO DE PARTE	GAS	TIPO DE SENSOR	RANGO (ppm)	TEMPERATURA DE OPERACIÓN
WC3oO2F	O2	Electroquímico	30,0 %	-20 °C a +50 °C
WC30O2G			30,0 %	-40 °C a +50 °C
WC3AO2G			30,0 %	-20 °C a +50 °C
WC3oO2S			100 %	+5 °C a +40 °C
WC3oCOA	CO	Electroquímico	100	-20 °C a +50 °C
WC3oCOB			300	-20 °C a +50 °C
WC3oCOC			1000	-20 °C a +50 °C
WC3oCOD			1,00 %	-20 °C a +50 °C
WC3oCO2A	CO2	Infrarrojo	0,50 % (5000 ppm)	-40 °C a +50 °C
WC3oCO2B			5,00 %	-40 °C a +50 °C
WC3oCO2C			100 %	-40 °C a +50 °C
WC3oHSA	H2S	Electroquímico	30,0	-20 °C a +50 °C
WC3oHSB			100	-20 °C a +50 °C
WC3oHSC			1000	-20 °C a +50 °C
WC3oNOA	NO	Electroquímico	100	-20 °C a +50 °C
WC3oNOB			300	-20 °C a +50 °C
WC3oNOC			1000	-20 °C a +50 °C
WC3oN2A	NO2	Electroquímico	10,0	-20 °C a +50 °C
WC3oN2B			30,0	-20 °C a +50 °C
WC3oSOA	SO2	Electroquímico	10,0	-20 °C a +50 °C
WC3oSOB			30,0	-20 °C a +50 °C
WC3oSOC			30,0	-20 °C a +50 °C
WC3oCL2	Cl2	Electroquímico	10,0	-20 °C a +50 °C
WC3oH2A	H2	Electroquímico	2000	-20 °C a +50 °C
WC3oH2B			2 %	-20 °C a +50 °C
WC3oHLA	HCl	Electroquímico	30,0	-20 °C a +50 °C
WC3oHLB			100	-20 °C a +50 °C
WC3oHNA	HCN	Electroquímico	10,0	-20 °C a +50 °C
WC3oHNB			30,0	-20 °C a +50 °C
WC3oNH3	NH3	Electroquímico	100	-20 °C a +40 °C
WC30NH3F			100	-40 °C a +40 °C
WC3oNH1			1000	-20 °C a +40 °C
WC30NH1F			1000	-40 °C a +40 °C
WC30NH2			5000	-20 °C a +40 °C
WC3oOET	ETO/PO	Electroquímico	30,0	-20 °C a +50 °C
WC3oHFA	HF	Electroquímico	10,0	-10 °C a +30 °C
WC3oO3A	O3	Electroquímico	1,00	-20 °C a +50 °C
WC3oPH3	PH3	Electroquímico	1,00	-20 °C a +50 °C
WC3oCLO	ClO2	Electroquímico	3,00	-20 °C a +50 °C
WC3oCCL	COCl2	Electroquímico	1,00	-20 °C a +40 °C
CTX300-507	Diclorometano	Semiconductor	500	-20 °C a +55 °C
CTX300-508	Cloruro de metilo	Semiconductor	500	-20 °C a +60 °C
CTX300-657	Tolueno	Semiconductor	500	-20 °C a +50 °C
CTX300-660	Xileno	Semiconductor	500	-20 °C a +55 °C
CTX300-656	Etanol	Semiconductor	500	-20 °C a +50 °C
CTX300-500	R12	Semiconductor	10000	-20 °C a +55 °C
CTX300-501	R22	Semiconductor	2000	-20 °C a +55 °C
CTX300-509	R123	Semiconductor	2000	-20 °C a +55 °C
CTX300-502	R134a	Semiconductor	2000	-20 °C a +55 °C
CTX300-505	R11	Semiconductor	10000	-20 °C a +55 °C
CTX300-506	R23	Semiconductor	10000	-20 °C a +55 °C
CTX300-511	R143a	Semiconductor	2000	-20 °C a +55 °C
CTX300-521	R245fa	Semiconductor	1000	-20 °C a +55 °C
CTX300-512	R404a	Semiconductor	2000	-20 °C a +55 °C
CTX300-513	R507	Semiconductor	2000	-20 °C a +55 °C
CTX300-514	R410a	Semiconductor	1000	-20 °C a +55 °C
CTX300-515	R32	Semiconductor	1000	-20 °C a +55 °C
CTX300-525	HFO-1234ze	Semiconductor	1000	-20 °C a +55 °C
CTX300-662	HFO-1234yf	Semiconductor	1000	-20 °C a +55 °C



NÚMERO DE PARTE PRECISIÓN (% A ESCALA COMPLETA) VIDA ÚTIL (MESES) T(50) (SEGUNDOS) WC3oO2F +/- 1.5 % 28 10 WC30O2G +/- 1.5 % 60 10 WC3AO2G +/- 1.5 % 60 10 WC3oO2S +/- 1.5 % 36 < 20 WC3oCOA +/- 1.5 % 48 15 WC3oCOB +/- 1.5 % 48 15 WC3oCOC +/- 1.5 % 48 15 WC3oCOD +/- 1.5 % 48 < 20 WC3oCO2A +/- 2 % 60 <20 WC3oCO2B +/- 2 % 60 <20 WC3oCO2C +/- 2 % 60 <20 WC3oHSA +/- 1.5 % 36 15 WC3oHSB +/- 1.5 % 36 15 WC3oHSC +/- 1.5 % 36 15 WC3oNOA +/- 1.5 % 36 15 WC3oNOB +/- 1.5 % 36 15 WC3oNOC +/- 1.5 % 36 15 WC3oN2A +/- 1.5 % 24 20 WC3oN2B +/- 1.5 % 24 20 WC3oSOA +/- 1.5 % 36 15 WC3oSOB +/- 1.5 % 36 15 WC3oSOC +/- 1.5 % 36 15 WC3oCL2 +/- 1.5 % 24 50 WC3oH2A +/- 1.5 % 24 50 WC3oH2B +/- 1.5 % 24 50 WC3oHLA +/- 1.5 % 24 50 WC3oHLB +/- 1.5 % 24 50 WC3oHNA +/- 2 % 18 30 WC3oHNB +/- 2 % 18 30 WC3oNH3 +/- 3 % 24 <20 WC30NH3F +/- 3 % 24 <20 WC3oNH1 +/- 3 % 24 <20 WC30NH1F +/- 3 % 24 – WC30NH2 +/- 3 % 24 <20 WC3oOET +/- 3 % 36 50 WC3oHFA +/- 3 % 12 50 WC3oO3A +/- 3 % 18 40 WC3oPH3 +/- 3 % 12 40 WC3oCLO +/- 2 % 24 50 WC3oCCL +/- 1.5 % 18 50 CTX300-507 +/- 15 % relativo al umbral de alarma 36 40 CTX300-508 36 40 CTX300-657 36 20 CTX300-660 36 20 CTX300-656 36 20 CTX300-500 36 30 CTX300-501 36 30 CTX300-509 36 30 CTX300-502 36 30 CTX300-505 36 30 CTX300-506 36 30 CTX300-511 36 30 CTX300-521 36 30 CTX300-512 36 30 CTX300-513 36 30 CTX300-514 36 20 CTX300-515 36 20 CTX300-525 36 30 CTX300-662 36 30



Legibilidad clara

• Pantalla iluminada altamente sensible que permite lectura local
• Indicador efectivo de encendido mediante luces
• Indicación de mantenimiento o fallo mediante LED

Tecnología de alto nivel

• Sensor pre-calibrado que evita el uso de gases inestables para calibración en sitio
• Detector tipo semiconductor de alto rendimiento (detección de gases freón, etc.)
• Disponible en versión infrarroja para CO₂

Diseño avanzado

• Alta resistencia a elementos ambientales
• Evita la necesidad de usar cubiertas protectoras

Resistente y robusto

• Uso de policarbonato y hardware de montaje en acero inoxidable
• Resistente a agentes corrosivos (H₂S, HCl, salitre, …)
• Carcasa duradera

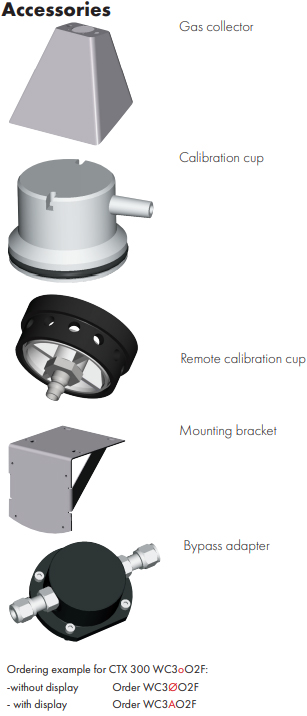

Opciones específicamente adaptadas

• Filtros removibles, intercambiables sin abrir la carcasa (que es a prueba de polvo, condensación y agua)
• Protector contra salpicaduras
• Cono colector de gas
• Soportes de montaje
• Tubos pitot, flotadores, dispositivo protector térmico, etc.
• Copa de calibración remota

Carcasa: Carcasa de policarbonato
Función: Transmisor analógico con salida 4-20 mA
Pantalla: Unidad LCD retroiluminada de alta visibilidad (opcional, dependiente del gas)
Luces indicadoras: En operación: color verde; fallo/mantenimiento: color naranja
Cableado: Cable blindado de 2 hilos para CTX300 sin pantalla; 3 hilos para CTX300 con pantalla
Entrada de cable: Prensaestopas M16 (diámetro exterior 4 a 10 mm)
Alimentación: 15 a 32 V DC
Consumo máximo: CTX 300 sin pantalla: 60 mA; con pantalla: 110 mA; versiones con sensores semiconductor: 100 mA
Temperatura de operación: Sin pantalla: -40 °C a +50 °C (según sensor); con pantalla: -20 °C a +50 °C (según sensor)
Sellado: IP 54, NEMA 3 y 3R
Peso: 520 g (18,2 oz)
Certificación: EMC según EN 50270:06 CSA CLASS 812 86, CLASS 4812 06 (APARATOS DE SEÑAL) todas las versiones excepto CO₂
Impedancia: 32 ohm máximo para CTX 300 con pantalla y versiones con sensores semiconductor; 64 ohm máximo para CTX 300 sin pantalla

Ficha técnica del producto
