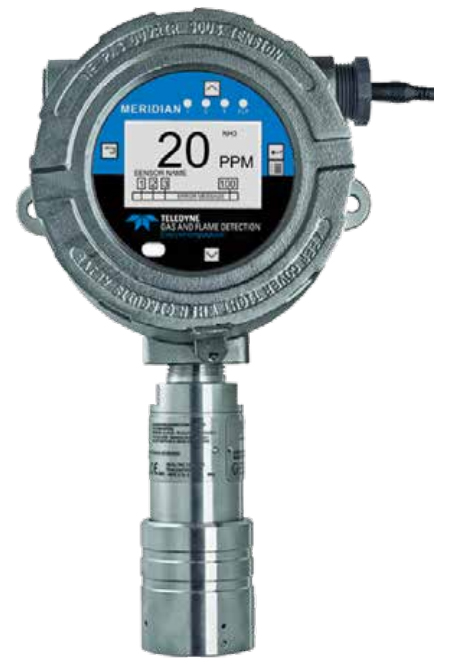

Detector Universal de Gases Teledyne Meridian

Diseñado con la seguridad y confiabilidad como prioridad, el detector universal de gases Meridian es adecuado para su uso en sistemas clasificados SIL-2 y SIL-3 bajo las normas IEC 61508, certificado por TUV-Rheinland, una agencia independiente de terceros. La certificación SIL por un tercero valida que el producto cumple con los estándares más rigurosos de confiabilidad y desempeño, y confirma su capacidad para reducir el potencial de tiempo fuera de servicio e incrementar su factor de seguridad. (*Renovación SIL pendiente)

Características

• Deriva mínima
• Alta especificidad
• ID digital
• Detección ampliada de gases tóxicos

El término “universal” se usa frecuentemente en la industria para caracterizar detectores capaces de identificar gases tóxicos y combustibles, pero es raro encontrar instrumentos que realmente cumplan con esa afirmación. Al examinar detalladamente, verá que a menudo la única característica “universal” es su interfaz de usuario común. En otras palabras, el instrumento ofrece una interfaz común para detección de gases combustibles y tóxicos.

En Teledyne Gas & Flame Detection creemos que “universal” debe ser mucho más que una interfaz común, por eso aplicamos este concepto en cada aspecto del diseño del detector universal de gases Meridian. Encontrará que es la primera plataforma verdaderamente universal en la industria.

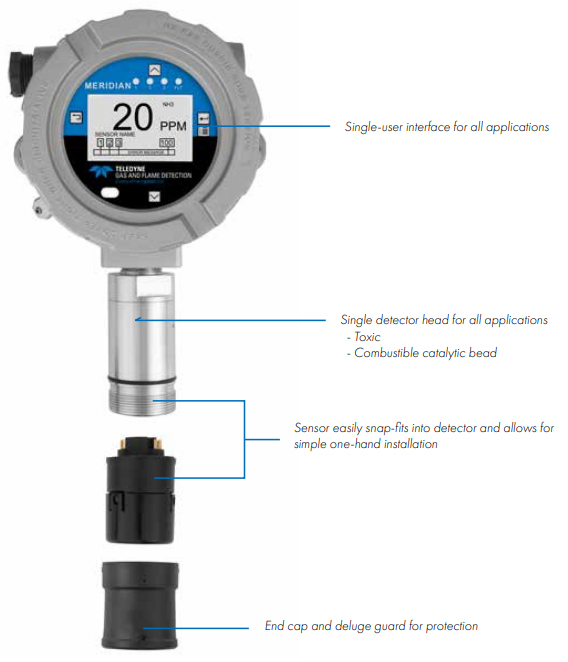

Una sola cabeza detectora para todas las aplicaciones

Ya necesite un sensor infrarrojo o de elemento catalítico para gases combustibles o un sensor electroquímico para ambientes tóxicos, el detector universal Meridian utiliza una única cabeza detectora que acepta todos los tipos de sensores sin necesidad de tarjetas de personalidad distintas o cabezas separadas. Simplemente conecte el sensor específico tóxico o combustible a la cabeza universal y el detector Meridian identificará automáticamente el tipo de gas a detectar. La instalación del sensor es un proceso plug-and-play sencillo. En Teledyne anticipamos sus futuras necesidades, diseñando la plataforma Meridian para que sea adaptable a nuevas tecnologías de detección mantener facilidad de uso y tranquilidad.

Un solo conjunto de accesorios

El detector Meridian cuenta con un único set de accesorios para todas sus necesidades de aplicación, otra ventaja de una plataforma verdaderamente universal. Todos los accesorios están diseñados para la cabeza universal, evitando la compra de piezas separadas para aplicaciones tóxicas o combustibles.

Los siguientes accesorios están disponibles para el transmisor Meridian:

	ADAPTADOR DE CALIBRACIÓN: Se acopla fácilmente a la carcasa del sensor para suministrar gases de calibración a la cabeza del detector.
	CÁMARA DE FLUJO: Permite llevar una muestra de gas hasta el sensor.
	PROTECTOR CONTRA LLUVIAS: Protege el sensor contra lluvias intensas y aspersiones durante rutinas de lavado en planta.
	KIT DE MONTAJE EN CONDUCTOS: Permite montar sensores remotamente en ductos de ventilación para verificar.
	SIMULADOR DE SENSOR: Herramienta útil para puesta en marcha y solución de problemas, simula localmente concentración de gas y activa el detector.
	KIT DE MONTAJE UNIVERSAL: Con cortes predefinidos para reemplazo fácil de detectores antiguos por el Meridian, ideal para aplicaciones retrofit.
	PROTECTOR SOLAR: Disminuye el deslumbramiento en la pantalla y reduce la temperatura interna del transmisor al desviar la luz solar directa.



Un detector con aprobaciones globales y diseño plug-and-play

Nivel de integridad de seguridad (SIL):
Diseñado con seguridad y confiabilidad, el detector Meridian cumple para sistemas SIL-2 y SIL-3 según IEC 61508, certificado por TUV-Rheinland. Esta certificación respalda su desempeño y capacidad para reducir tiempo fuera de servicio y aumentar su factor de seguridad.

Aprobaciones regulatorias clave:

• CCSAUS
• ATEX
• IECEx
• INMETRO
• SIL-2 certificado por TUV-Rheinland (*Renovación SIL2 pendiente)

Certificaciones y aprobaciones globales

El detector Meridian cumple con los más altos estándares internacionales para uso global, facilitando que un mismo instrumento sea válido en plantas químicas en Norteamérica, FPSO en Latinoamérica o refinerías en Europa o Asia. No es una colección de detectores certificados por región, sino un único detector con todas las aprobaciones necesarias para uso mundial.

Avances en tecnología de sensores

En Teledyne Gas & Flame Detection apostamos por la innovación con propósito. El detector Meridian incorpora avances para ofrecer mayor valor y reducir costo total de propiedad.

Reemplazo de sensor sin desclasificar el área

El diseño intrínsecamente seguro y plug-and-play del sensor permite cambiarlo sin apagar el equipo ni desclasificar el área, garantizando continuidad operativa y seguridad para el personal.

Sensores tóxicos con calibración invariante al rango

La calibración de sensores es esencial pero compleja. Nuestro diseño permite calibrar un sensor tóxico a un nivel de gas y luego ajustar el rango sin necesidad de recalibrar, optimizando mantenimiento y reduciendo costos.

Por ejemplo, se pueden calibrar sensores en lote en un laboratorio con un rango inicial, y ajustar posteriormente el rango al instalar en sitio según necesidades. Esto facilita calibrar sensores en lugares donde el gas específico no esté disponible, usando un gas sustituto y ajustando luego el rango según rangos predefinidos.

Detección y ajuste automático de voltaje del sensor

Para minimizar tiempo de instalación y puesta en marcha, el detector Meridian identifica automáticamente el voltaje adecuado para sensores de elemento catalítico y ajusta sin intervención del instalador, reduciendo tiempos y complejidad.

Rango completo de sensores y rendimiento superior

Detección de rango completo
El sistema Universal detecta toda la gama de gases combustibles y tóxicos.

Múltiples sensores
El detector permite conectar hasta tres sensores para:

• Monitorear gases tóxicos y combustibles desde un solo equipo.
• Detectar con precisión gases de difícil detección por interferencias cruzadas.
• Reducir costo por punto de detección aumentando la seguridad.
• Montar sensores a distancia hasta 30 metros para cumplir requisitos específicos.

Gases combustibles

Acetaldehído	Decano	Isobutano	Pentano
Acetona	Éter dietílico	Isobutileno	Propano
Acetileno	Etano	Isopentano	Propileno
Amoníaco	Etanol	Isopropanol	Óxido de propileno
Benceno	Acetato de etilo	Metano	Estireno
Butadieno	Etilbenceno	Metanol	Tetrahidrofurano
Butano	Etileno	Cloruro de metilo	Tolueno
Butanol	Óxido de etileno	Cloruro de metileno	Cloruro de vinilo
Acetato de butilo	Heptano	Metil etil cetona (MEK)	Xileno
Clorobenceno	Hexano	Octano
Ciclohexano	Hidrógeno	Octametil trisiloxano


Gases tóxicos

Amoníaco	Cianuro de hidrógeno
Bromo	Flúor de hidrógeno
Monóxido de carbono	Sulfuro de hidrógeno
Cloro	Dióxido de nitrógeno
Dióxido de cloro	Oxígeno
Flúor	Ozono
Hidrógeno*	Silano
Cloruro de hidrógeno	Dióxido de azufre

Sensores Rock Solid disponibles para gases tóxicos en negrita.

Ventaja Rock Solid: Detección más confiable y precisa

• Deriva mínima: Desempeño confiable en ambientes rigurosos, reduciendo impactos de temperatura y humedad.
• Alta especificidad: Menor interferencia de otros gases que sensores convencionales, disminuyendo falsas alarmas.
• ID digital: Reconocimiento automático al reemplazar sensores, reduciendo errores durante mantenimiento.
• Detección ampliada de gases tóxicos: Disponibles varios rangos para optimizar respuesta según ambiente.

La elección adecuada para su aplicación de detección de gases

Mejor decisión para hoy
Un producto para aplicaciones tóxicas y combustibles con aprobaciones globales

• Reduce costos de inventario
• Reduce costos de capacitación
• Simplifica instalación

Fácil instalación, puesta en marcha y capacitación para su personal

• Reduce tiempo de inicio
• Disminuye mano de obra en instalación inicial
• Minimiza riesgo de errores del instalador

Tecnología Rock Solid para detección precisa y confiable

• Reduce impacto de factores ambientales
• Incrementa factor de seguridad de la planta

Protocolos de comunicación avanzados con datos detallados para mantenimiento proactivo y ambiente seguro

• Flexibilidad para desarrollar su sistema de detección con protocolos estándar
• Mayor seguridad mediante acceso a información en tiempo real del estado del detector y ambiente
• Incorporación de dispositivo certificado SIL-2 para desempeño líder validado (*renovación pendiente)

Mejor decisión para el futuro

Capacidad de incorporar nuevas tecnologías de detección

• Diseño plug-and-play preparado para integrar tecnologías emergentes de Teledyne sin complicaciones

Capacidad de integrar protocolos de comunicación nuevos

• Manténgase actualizado con tendencias y protocolos estándar conforme estén disponibles en la plataforma Meridian, ejemplo de diseño preparado para el futuro

Reduzca tiempo y costos de mantenimiento por calibración

• Diseño innovador permite calibración en banco y calibración invariante al rango para sensores tóxicos, optimizando cargas de trabajo de mantenimiento y ahorrando costos
• Red global de servicio y garantía de Teledyne Gas & Flame Detection
• Reduzca costos, desperdicios e impacto ambiental con diseño ecológico de sensores
• Compromiso con iniciativas verdes y responsabilidad ambiental

Protocolos de comunicación:

Diseñado para uso global, el detector universal Meridian soporta protocolos estándar para integración en cualquier red industrial. Los protocolos digitales permiten diagnósticos avanzados facilitando medidas proactivas que mantienen la seguridad y rebajan costos totales.

• Protocolos estándar cableados
  4–20 mA
  Modbus
• Protocolos opcionales
  WiredHART

Especificaciones del producto

Certificaciones

Aprobaciones globales	IECEx, cCSAus, ATEX, INMETRO, INDUSTRY CANADA, CE, SIL-2 (certificación externa por TUV-Rheinland)
Clasificación de área	Clase I Div. 1 Grupo ABCD, Clase II Div. 1 Grupo EFG, Clase III Equipo Grupo I/II, Zona 0/20 & Zona 1/21, IIC

Condiciones ambientales

Temperatura de operación	-40° a 75° Celsius
Humedad	5–95% HR (sin condensación)
Temperatura de almacenamiento	-55° a 75° Celsius

Especificaciones eléctricas

Alimentación	2 hilos, 3 hilos, 4 hilos
Voltaje de operación 3/4 hilos	10-30 VCC (24 VCC nominal)
Voltaje de operación 2 hilos	18-30 VCC (24 VCC nominal)
Consumo	2.2 – 3.2 vatios según configuración de sensores Sumar 2.6 vatios si se usa pantalla calefactada
Material de la carcasa	Aluminio libre de cobre, acero inoxidable 316
Protección de la carcasa	NEMA 4X, IP66
Material de caja de conexiones	Aluminio libre de cobre, acero inoxidable 316
Conexión de conducto para caja de conexiones	3/4″ NPT (adaptador M20 disponible)
Comunicación	4–20 mA, MODBUS; HART opcional
Carga máxima en bucle 4–20 mA, OHMIOS (@24 VCC)	680 Ohmios fuente de corriente 680 Ohmios sumidero de corriente
Alarmas	3 alarmas programables con ajuste y restablecimiento (banda muerta ajustable); 1 fallo seguro por error de sistema
Relés	4 relés tipo Form C, 5 A a 30 VCC/240 VAC carga resistiva
Pantalla	Pantalla LCD gráfica visible a luz solar intensa. Indica nombre del sensor, nombre del gas, escala de rango completo, concentración de gas, estado de fallo, estado de alarma, gráfico de tendencias con escalas temporales seleccionables mostrando lectura actual, puntos de ajuste y escala completa. Proporciona instrucciones intuitivas de calibración guiando al usuario en el proceso.
Idiomas	Inglés, portugués, francés, español, chino, ruso
Control de configuración usuario	Interfaz GUI del transmisor, comunicador portátil HART, MODBUS
Control de acceso	Acceso controlado a rango de sensor, ajustes de alarma y funciones de seguridad; protección por contraseña para configuración segura
Memoria	Memoria no volátil que retiene parámetros de configuración ante pérdida de energía

Especificaciones de sensores

Tipos de sensor	Combustible: Elemento catalítico Electroquímico: Sensores estándar y Rock Solid
Número de sensores	Soporta hasta 3 sensores por detector

Instalación

Peso	Carcasa de aluminio: 3 kg (6.5 lbs); carcasa de acero inoxidable: 5 kg (11 lbs)
Cableado	El detector acepta entradas estándar de industria de 2, 3 o 4 hilos
