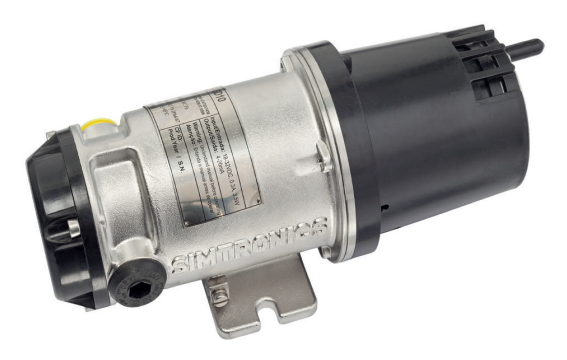

Detector de Gas Infrarrojo Puntual Oldham Simtronics GD10P

El detector de gas infrarrojo GD10P es la referencia del mercado para la detección de gases combustibles. Ha establecido el estándar en detectores de gas en cuanto a desempeño, tiempo de respuesta, estabilidad y bajo mantenimiento. El GD10P cuenta con una garantía de 5 años.

El GD10P se diferencia de todos los demás detectores de gas infrarrojos porque utiliza una fuente infrarroja de estado sólido. El bloque óptico es tan robusto que cuenta con una garantía de 15 años, y ofrece una estabilidad del detector sin igual y una vida útil insuperable.

El GD10P también incorpora ópticas calefactadas para prevenir condensación, una interfaz HART, operación a prueba de fallos y aprobaciones a nivel mundial.

Características

• Garantía de 5 años
• Fuente infrarroja semiconductor con garantía de 15 años (patente Simtronics)
• Mantenimiento cero
• Tiempo de respuesta T90 < 1.0 s
• Certificación SIL 2 (software SIL 3)
• Alerta temprana de ópticas sucias para mejorar el mantenimiento preventivo

Datos técnicos

General:

Tecnología	Absorción infrarroja, doble longitud de onda, doble trayectoria
Fuente IR	Fuente IR de estado sólido
Gases detectados	Hidrocarburos (para CO2 consulte ficha técnica separada)
Autodiagnóstico	Continuo
Calibración	Configuración de fábrica, sin recalibración en campo
Configuración	Protocolo HART

Rendimiento:

Precisión Refiere a -20°C a +45°C	±3% FS entre 0-50 % lectura ±5% FS entre 50-100 % lectura
Tiempo de respuesta	Todos los gases T20 = 0,7 s T50 = 1,7 s T90 = 4 s

Señal de salida:

Estándar	Fuente de corriente 4 – 20 mA, carga máxima Impedancia 500 ohmios
Opción	Sumidero de corriente 4 – 20 mA
HART®	Mantenimiento y configuración HART 7
Fallas del detector (configurables en HART) – Alerta temprana de limpieza óptica – Ópticas sucias – Falla del detector	Preaviso 2 mA Acumulación de suciedad 1 mA Falla interna 0 mA

Eléctrico:

Fuente de alimentación	24V DC (18 – 32V DC)
Consumo	Aprox. 3,5 W
Conexión	Cable apantallado de 3 hilos (0.5-2.5mm²)
Entrada de cable	Prensaestopas M20 Ex e

Rango de temperatura:

Almacenamiento	-40°C a +70°C (-40°F a +158°F)
Operación	-40°C a +60°C (-40°F a +140°F)
Humedad (Operación)	0- 100% HR

Gabinete a prueba de explosiones:

Protección contra ingreso	IP66/IP67
Material del gabinete	Acero inoxidable SIS2343 (ASTM316)
Peso	Aprox. 2.9 kg
Dimensiones (LxAnxAl)	264 x 104 x 106 mm

Garantía:

5 años de garantía total en el instrumento completo 15 años de garantía en las fuentes infrarrojas

Aprobaciones:

ATEX / IECEx / INMETRO	II 2 G / Ex db eb IIC T6 Gb
CSA	C22.2 No 152-M984 y ANSI 12.13.01-2000 Ex d e IIC T6 (solo para Canadá) Clase I, División 2, Grupos A, B, C y D (EE. UU. y Canadá)
Varios	Certificado SIL 2 (software SIL 3), ABS, MED

Versiones:

Gas	Rangos
Metano	0-100% LEL, 0-100% vol
Propano	0-100% LEL, 0-100% vol

Cubierta frontal:

Obligatorio, seleccione una
Protección contra condiciones climáticas	Suministrada como estándar
Carcasa para flujo de muestras	Para sistemas de muestreo y prueba funcional (bump test)
Kit para montaje en ducto	Para monitoreo en ductos

Accesorios:

Malla mosquitera	Protección adicional contra insectos
Sombrilla para sol	Protección contra radiación solar extrema o acumulación de nieve
