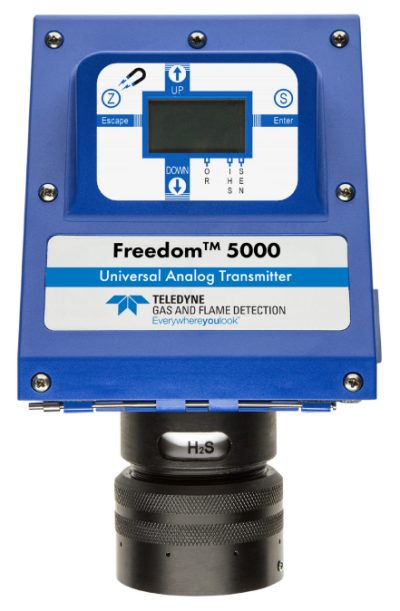

Detector de Gases Tóxicos Teledyne Freedom 5000

Facilitando la instalación y operación diaria

La Serie Freedom 5000 son transmisores completos de 4-20mA, alimentados por loop, diseñados para detectar de manera confiable oxígeno y una variedad de gases tóxicos. Su electrónica universal y características flexibles y fáciles de usar reducen los costos de detección de gases para casi cualquier instalación.

Sensores de Gas Avanzados y Electrónica Universal

La tecnología avanzada de sensores GasPlus de la serie Freedom se combina con la electrónica universal del Freedom para simplificar el uso y minimizar los requisitos de mantenimiento de su sistema de detección de gases. Cada sensor “inteligente” de los instrumentos Teledyne Gas & Flame Detection proporciona datos como tipo de gas, rango y datos de calibración a la electrónica universal para la configuración automática del transmisor. Una batería interna de litio mantiene el sensor “caliente”, eliminando la necesidad de tiempo de calentamiento del sensor. La electrónica integrada permite a los usuarios realizar fácilmente la puesta a cero y calibración del sensor. Un conector E elimina el alineamiento de pines y hace que el reemplazo del sensor sea rápido y sencillo.

Instalación, Operación y Mantenimiento Sencillos

El diseño eléctrico único del transmisor y sensor Freedom elimina prácticamente las falsas alarmas causadas por fuentes RFI/EMI. El transmisor puede montarse directamente en conductos rígidos y está disponible con varios adaptadores opcionales, incluyendo montaje mural/superficie y un soporte especial en “L” para montaje sobre superficies planas como gabinetes de gas. Los transmisores Freedom también están disponibles con conexiones rápidas de 1/4 de vuelta para muestreo y adaptadores para montaje en conductos (planos o redondos). El sensor puede ordenarse integrado al transmisor o remoto con tres pies de cable, ideal para instalar el sensor cerca del nivel del suelo manteniendo la pantalla a nivel de los ojos. La operación de los transmisores Freedom es simple e intuitiva. Después del encendido, el transmisor se configura automáticamente según los parámetros del sensor. El indicador de “sensor ausente” alerta a los operadores si el sensor falta o la conexión del sensor al transmisor ha sido interrumpida. La calibración es no intrusiva, realizada mediante el contacto de un imán en las marcas “Z” (cero), “S” (rango) y flechas hacia arriba y abajo en la carcasa. Una función local programable de inhibición y una pantalla local estándar permiten una calibración verificada y sencilla para una sola persona.

Características Avanzadas y Tecnología de Sensor Inteligente

Características Estándar del Freedom 5000

Libertad de almacenar electrónica adicional. Electrónica universal del transmisor para todos los modelos de gas.

Libertad de operación/calibración intrusiva. Una interfaz magnética simple y función local de inhibición elimina herramientas especiales o costosos controles remotos IR.

Libertad de pines o cables en el sensor. El conector E facilita una instalación rápida y sencilla.

Libertad de mantenimiento y calibración en campo. Tecnología de sensor inteligente permite retirar el sensor para calibración remota.

Libertad de deriva cero y gases interferentes. La tecnología Rock Solid Sensor ofrece estabilidad y selectividad superiores.

Libertad de fallo del sensor sin aviso. Factor de calibración integrado notifica al usuario sobre la vida útil restante del sensor.

Libertad de alarmas inducidas por RFI/EMI. El diseño electrónico elimina interferencias sin necesidad de blindaje.

Libertad de tiempos de calentamiento del sensor. Una batería interna mantiene el sensor “caliente” para inicio inmediato.

Libertad de corrosión. Construcción totalmente plástica con circuito interno cubierto por recubrimiento conformal.

• Redundancia de características de seguridad – brinda confianza en equipos salvavidas y permite a los trabajadores concentrarse en tareas críticas.
• Facilidad de uso – ofrece un detector de gas sencillo que requiere mínima capacitación, aumenta la eficiencia operativa y reduce costos de formación.
• Bajo costo total de propiedad – reduce gastos postventa gracias a su diseño robusto, ensamblaje y política de garantía, permitiendo destinar fondos valiosos a capacitación y otros equipos.

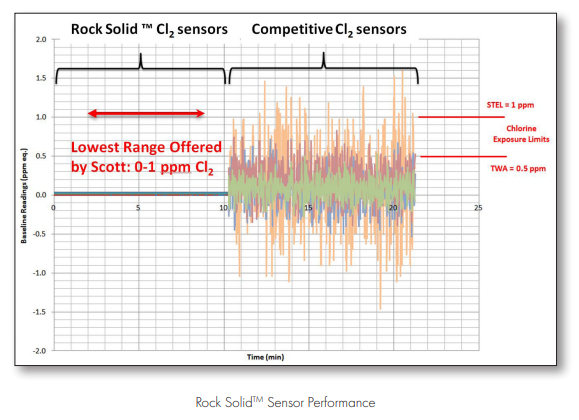

Fabricamos Sensores que Marcan la Diferencia Nuestro equipo de científicos en investigación y desarrollo trabaja diariamente para avanzar en tecnologías de sensores y mejorar técnicas de fabricación. El resultado: sensores fiables, estables y específicos para gases, incluyendo nuestra serie Rock Solid de sensores de alto rendimiento. Sensores de Gas de Alto Rendimiento Los sensores Rock Solid emplean tecnología patentada que mejora significativamente el desempeño del sensor. Estos sensores pueden detectar concentraciones de gas más bajas que otros sensores electroquímicos. Los sensores Rock Solid ofrecen: Máxima estabilidad Mínima deriva cero Máxima sensibilidad Máxima especificidad al gas objetivo Mayor rapidez en tiempo de respuesta y recuperación

Tecnología de sensor Rock Solid Nuestros sensores electroquímicos avanzados Rock Solid para el Freedom 5000 están disponibles para detectar múltiples gases tóxicos: Cloro Dióxido de Cloro Flúor Bromuro de Hidrógeno Cloruro de Hidrógeno Fluoruro de Hidrógeno Trifluoruro de Nitrógeno Ozono Dióxido de Azufre



Lista de gases y sensores Freedom 5000:

Amoníaco (NH3)
Arsina (AsH3)
Monóxido de Carbono (CO)
Cloro (Cl2) Rock Solid
Dióxido de Cloro (ClO2) Rock Solid
Flúor (F2) Rock Solid
Óxido de Etileno (ETO)
Bromuro de Hidrógeno (HBr) Rock Solid
Cloruro de Hidrógeno (HCl) Rock Solid
Cianuro de Hidrógeno (HCN)
Fluoruro de Hidrógeno (HF) Rock Solid
Sulfuro de Hidrógeno (H2S)
Dióxido de Nitrógeno (NO2)
Trifluoruro de Nitrógeno (NF3) Rock Solid
Oxígeno (O2)
Ozono (O3) Rock Solid
Silano (SiH4)
Dióxido de Azufre (SO2) Rock Solid
Dióxido de Azufre (SO2)

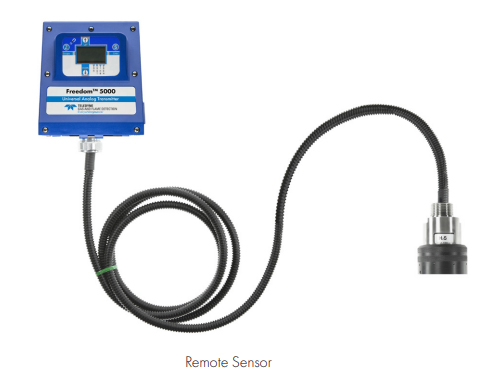

Conexiones de sensor Freedom 5000 disponibles

• Sensor integrado con transmisor
• Sensor separado con cable de 3 pies, disponible en configuraciones remotas, de celda de flujo o para montaje en conductos

Adaptadores Freedom 5000 disponibles

• Protector contra lluvia
• Adaptador para conducto plano
• Adaptador para conducto redondo (típico 6 a 8 pulgadas de diámetro)
• Celda de flujo

Adaptadores para montaje del transmisor Freedom 5000

• Montaje mural/superficie
• Soporte en “L” para montaje en superficies horizontales



Especificaciones e información para pedido

Especificaciones Freedom 5000
Carcasa del Transmisor	Plástico Noryl NEMA-4X con tornillos e bisagra de acero inoxidable, 2 entradas 1/2 in FNPT
Peso	1.0 lbs (0.45 kg) sin accesorios
Aprobaciones	CSA Ex ia IIC T4, AEx ia IIC T4 2002 1280868x Zona 0, Clase 1, División 1, Grupos A, B, C y D (con barrera I.S. conforme) Clase 1, División 2, Grupos A, B, C y D (sin necesidad de barrera I.S.)
Especificaciones Comunes	CSA Clase 1 División 2 Grupos A, B, C y D
Autodiagnóstico	Indicador de sensor débil; fallos electrónicos; sensor ausente; configuración del sensor (rango y tipo)
Repetibilidad	+- 2% FS
Linealidad	+- 2% FS
Salida	4-20mA
Máxima Resistencia de Loop	2 hilos; 700 ohmios a 24 VDC (basado en 22 mA)
Alimentación	10 a 28 VDC alimentación en loop de 2 hilos, 0.5 Watts a 24 VDC
Sensor separado	Hasta 3 pies (0.9 M)
Pantalla	LCD de 3.5 dígitos; barra gráfica de concentración 0 a 100%; Indicación de inhibición (IHB); Indicación de sobre rango (OR); Factor de calibración bajo – inferior a 150 (SEN)
Inhibición Local	Programable: 3.0 a 20mA
Temperatura	Sensor: Ver gráfico de capacidades Transmisor: -40° a 140°F (-40° a 60°C)* Nota: a temperaturas inferiores a 22°F la pantalla puede no ser visible
Humedad	Hasta 99% HR, sin condensación (hasta 100% HR con humi-shield opcional) No recomendado para aplicaciones continuas con humedad extrema alta o baja
