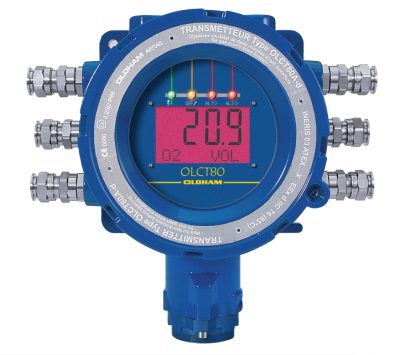

Detector de Gas Fijo Oldham Simtronics OLCT 80

Características

• Detectores-Transmisores para gases inflamables, tóxicos y oxígeno
• Operación no intrusiva mediante control remoto infrarrojo intrínsecamente seguro
• Versiones remotas disponibles XP, IS
• Relés integrados
• Enlace directo, 4-20 mA, modo de bucle y sensor aislado

Ventajas únicas que brindan la solución que necesita

Ventajas de diseño

Sensores precalibrados para detección de:

• gases combustibles: LEL catalítico e IR
• gases tóxicos
• oxígeno

Alarmas

• 2 alarmas de gas integradas con relés
• 1 alarma de fallo con relé

Entradas

Los sensores serie 80 tienen hasta 9 prensaestopas dedicados al cableado. Ventajas de diseño:
La configuración mínima incluye:

• 1 entrada eléctrica dedicada a un sensor.
• dos entradas 4-20 mA o binarias. Esta configuración permite reconocer cualquier otro sensor de la red (ejemplo: sensor de temperatura, paro de emergencia, detector de llama, detector de humo).

Salidas

• 4/20 mA con procesamiento inteligente de señal
• señal analógica 4-20 mA
• señales de datos entre 0 y 4 – 20 y 25 mA

La señal transmitida, entre 0 y 3.2 mA y por encima de 20 mA, puede procesarse para interpretar e identificar una amplia variedad de parámetros de falla como: fallas de línea, fallas de sensor, fallas de electrónica interna, resolución de ambigüedades, inhibición de calibración, llamada de mantenimiento (deriva inicial o deriva con el tiempo).

• RS485 (1200 baudios, 38 kb Modbus ASCII para MX 62).

El enlace RS485 da acceso a:
– medición del sensor
– estado y defecto
– gestión interna de relés

Relés

Los relés son tipo SPDT 2A / 250 VAC con contactos libres de potencial.

Dos tipos de relés:

• 2 relés de alarma de gas o entradas suplementarias
• 1 relé de fallo

Los relés se accionan ya sea

• directamente por la electrónica del sensor o entradas suplementarias, o
• desde la unidad central MX62 o el sistema de control al cual está conectado el sensor.

Los relés pueden ser

• en modo seguridad o no,
• activados en alarmas ascendentes o descendentes,
• reconocidos manual* o automáticamente.
• * Mediante control remoto, pulsando un botón externo conectado a la entrada binaria dedicada, reconociendo en la unidad MX62 o en el sistema de control conectado.

Alarmas

• 2 alarmas de gas integradas con relés
• 1 alarma de fallo con relé

Ventajas técnicas

Unidad central independiente
Para control de relés, el OLCT 80 puede operar como unidad independiente: una ventaja indiscutible en zonas clasificadas de riesgo de explosión.

Flexibilidad de modos de conexión
Los sensores OLCT 80 pueden conectarse ya sea:

• en bucle (optoaislado – hasta 16 sensores),
• 4-20 mA,
• bajo alimentación directa y operar como unidad central.

Trazabilidad operativa
El operador puede consultar registros localmente de los eventos más recientes con fecha y hora.

Comunicación
Diálogo remoto con el sensor mediante control remoto IR.

Redundancia en la alimentación de medición
Puertos independientes permiten conexión redundante a la unidad de medición.

Bajo consumo energético
La avanzada tecnología utilizada en el transmisor OLCT80 lo hace muy eficiente en consumo energético. Esta ventaja principal permite conectar más sensores, con cables de menor sección y a mayores distancias.

Ventajas logísticas

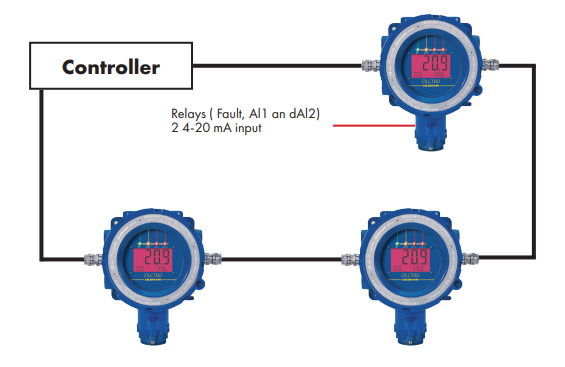

Disposición en bucle
El transmisor está perfectamente adaptado para montaje y conexión al bucle digital de campo de la unidad MX 62. Soporta de 1 a 3 direcciones digitales:

• el bloque sensor (elemento de detección),
• las dos entradas auxiliares 4-20 mA.

Certificación

La serie OLCT80 está certificada según las especificaciones requeridas por las normas EN 50054, 45544 y 50104 (normas ambientales, gases explosivos y tóxicos y oxígeno) y según las especificaciones de las normas EN 50270, EN 6052 (compatibilidad electromagnética, protección contra ingreso).

OLCT 80 utiliza tecnologías digitales y de software.
Los sensores están protegidos y cumplen con la norma EN 51271:

• valores analógicos y digitales se corresponden
• homogeneidad en resolución digital y tiempo de respuesta conforme a las especificaciones exigidas
• autodiagnóstico interno

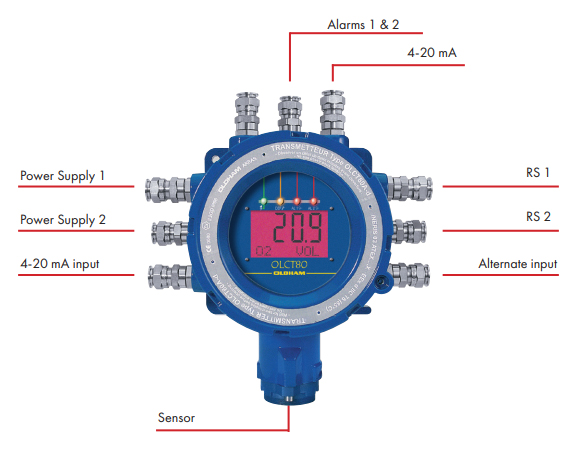

Opciones de configuración

Versión Independiente	Versión Estándar
Versión Independiente

Especificaciones

Tipo	Transmisor-sensor
Gases detectados	Explosivos, tóxicos y oxígeno
Principios de detección	Catalítico, Electroquímico, IR, Semiconductor
Bloque sensor	Precalibrado
Dispositivo	Carcasa de aluminio y acero inoxidable 316L para sensor
Visualización	Display LCD de 4 dígitos para medición y una línea alfanumérica para textos, pictogramas – retroiluminación 4 lámparas indicadoras: una verde “OperacionOK”, una amarilla “Fallo”, rojo: “Alarma 1” y “Alarma 2”
Alimentación	De 16 a 28 VCC en entrada del transmisor
Potencia máxima	con enlace digital – 0.2 W (celda electroquímica) – 1.3 W (catalítico / SM) con salida I a 25 mA – 0.9 W (celda electroquímica) – 2 W (catalítico / SM) con salida I a 25 mA y relés activados – 2.4 W (celda electroquímica) – 3.5 W (catalítico / SM)
Alimentación a bornes del sensor	Dos entradas independientes : 16 a 28 VCC (celdas catalíticas / IR / SM) 12 a 28 VCC (celda electroquímica)
Entradas	Dos entradas analógicas 4-20 mA (resistencia de carga 120 Ω, pueden usarse como binarias)

Salidas de señal

Lógica (contactos de relé)	Relé
Analógica	Salida estandarizada 4-20 mA
Digital	Dos puertos independientes RS 485 optoaislados
Fallas de señal	I < 0.5 mA
Alarmas	2 umbrales programables por canal

Relés

Tipo	SPDT
Número	3
Contacto	Conmutador RCT
Capacidad de ruptura	2A / 250 VAC / 30 VCC
Cableado / conexión	Versión básica, 6 entradas: 4 M20 y 2 M25 Bajo pedido: 3 adicionales, 2 M20 y 1 M25
Resistencia de carga en 4-20 mA	500 Ω
Resistencia en bucle	Bajo unidad central 21 VCC: 128 ohmios (celda electroquímica) – 32 Ω (catalítico / SM) – 16 Ω (IR)
Índice de protección	IP 66
Temperaturas de operación	– 20 °C a + 60 °C (electrónica, ver tabla para celdas de detección)

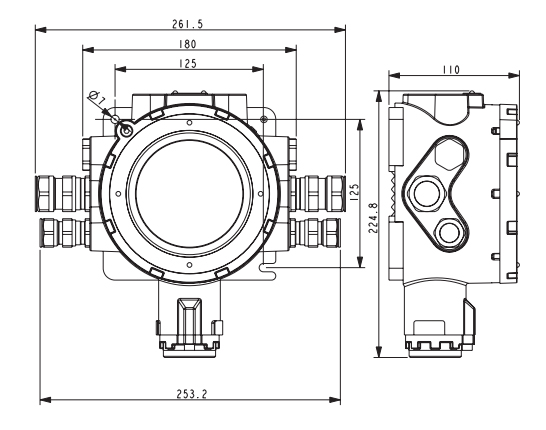

Dimensiones	Ver planos
Peso	OLCT 80 : 3,5 kg, OLCT80 versión IR : 5,3 kg

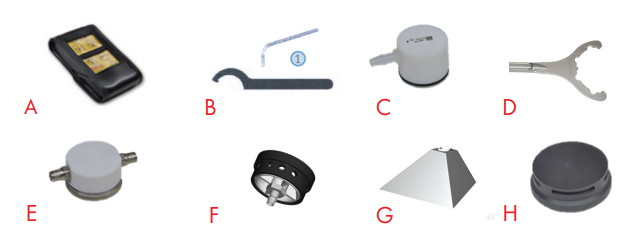

Accesorios

A Control remoto infrarrojo
B Kit de herramientas
C Adaptador bypass
D Llave de cubierta
E Copa de calibración
F Dispositivo remoto de introducción de gas
G Colector de gas
H Protector contra salpicaduras

Homologaciones

Certificación Atex
OLCT 80 d	OLCT 80 id
ATEX II 2GD	ATEX II 2GD
Ex d IIC T6…T5 Gb	Ex d ia IIC T4 Gb
Ex tb IIIC T85°C…T100°C Db	Ex tb ia IIIC T135°C Db
INERIS 03ATEX0240X	INERIS 03ATEX0240X
China
OLCT 80 d	OLCT 80 id
GYJ17.1201X – Ex d IIC T6/T5 Gb	GYJ17.1202X – Ex d ia IIC T4 Gb
Compatibilidad electromagnética
Cumple con EN 50270



Ficha Técnica del Producto
