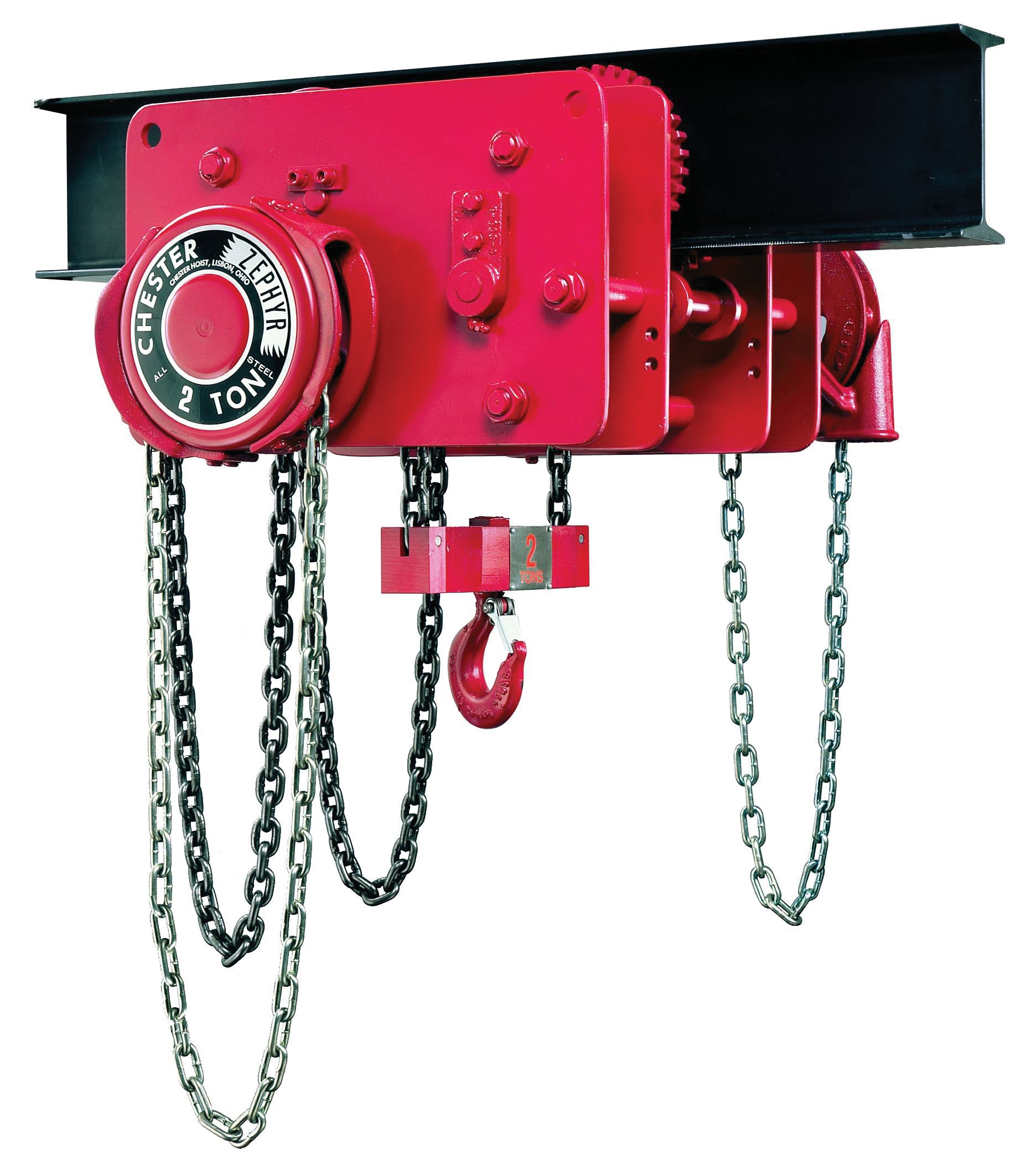

Chester Zephyr Capacidad 2 Toneladas 8 ft Montacargas Manual de Cadena con Carro Engranado para Espacios Reducidos – 1422-0200

Los Montacargas con Carro de Espacios Reducidos Chester Zephyr están diseñados para aplicaciones donde el espacio libre superior es tan limitado que ningún otro tipo de montacargas puede utilizarse. Ofrece la solución ideal para estructuras existentes con techos bajos y sugiere considerables ahorros en la construcción nueva al permitir techos más bajos.

ESPECIFICACIONES:

Tipo de Suspensión del Montacargas: Carro Engranado para Espacios Reducidos
Capacidad Nominal de Elevación: 2 toneladas estadounidenses
Altura de Elevación Solicitada (ft): 8

CARACTERÍSTICAS Y BENEFICIOS:

Acero Aleado para Mayor Durabilidad
Los engranajes y piñones son de acero aleado, mecanizados, tratados térmicamente y montados sobre rodamientos de rodillos de alta resistencia. La cadena de carga de acero aleado de precisión corre en una polea de carga reversible con 5 o 6 ranuras.

Diseño Robusto y Ligero
La construcción estándar incluye un bastidor de acero ligero, cubiertas de acero resistente, eje de carga soportado por rodamientos de bolas y un tren de engranajes planetarios eficiente y lubricado con grasa.

Operación Suave y Sin Problemas
Las guías para cadena de carga y de mando aseguran una operación fluida y confiable.

Manejo Preciso de la Carga
Un freno rápido tipo Weston proporciona un manejo de carga suave y seguro.

Carcasa Sellada Mecánicamente y Estanca a la Grasa
Las robustas carcasas de acero evitan la entrada de materiales extraños, protegiendo las partes de trabajo de precisión mecanizadas. La carcasa sellada mantiene la lubricación interna, haciendo del Chester Zephyr un montacargas lubricado de por vida bajo condiciones normales. No tiene partes sobresalientes que puedan engancharse.

Engranajes Internos, Piñones y Ejes Duraderos
Los engranajes y piñones internos son de acero aleado níquel-cromo-molibdeno. El engranaje interno está tratado térmicamente para mayor durabilidad y resistencia. Los dientes mecanizados están tratados térmicamente y montados sobre rodamientos de rodillos pesados. Los ejes de engranajes y piñones son de acero aleado rígidamente montados, con superficie endurecida y rectificada.

Flexible y Adaptable
El diseño Zephyr se adapta fácilmente para cumplir con los requerimientos especiales de la mayoría de aplicaciones.

Rueda de Carga
De acero fundido tratado térmicamente, montaje spline en el eje de carga. Los compartimientos para cadena están formados con precisión y la rueda de carga se puede invertir al instalar cadena nueva para duplicar su vida útil.

Resistente a Impactos
Cubiertas estampadas de acero galga gruesa, dos secciones de acero laminado en el bastidor y una suspensión de acero aleado resistente proporcionan durabilidad y resistencia a impactos.

Separador de Cadena
De hierro dúctil.

Desmontaje Fácil
Usando solo una llave pequeña y un destornillador, los operadores pueden realizar inspecciones periódicas o cambiar cadenas y piezas con facilidad.

Guía para Cadena de Carga
Cubre completamente la polea de carga, guía la cadena hacia la rueda de carga y protege eficientemente estas partes contra la entrada de objetos extraños.

Tren de Engranajes
El sistema planetario central utiliza dientes involutos modificados tipo stub. Los dientes son cortados de acero aleado sólido y tratados térmicamente para mayor resistencia.

Cadena de Carga
Fabricada en acero durable. Los eslabones son formados con precisión para encajar en los compartimentos de la rueda de carga. Tratada térmicamente para alta resistencia y dureza.

Guía para Cadena de Mando
Diseñada para evitar atascos y permitir tirones angulares en la cadena de mando.

Caja del Piñón
Ajustada por spline en el eje de la rueda de carga de acero.

Ensamblaje del Gancho Superior
Permite que el montacargas oscile y gire bajo carga. La cruceta de aleación oscila en correas de acero laminado soldadas al bastidor. El gancho de aleación es tratado térmicamente. El gancho de acero aleado forjado en caliente se abrirá antes de fracturarse.

Eje de Transmisión
De acero aleado níquel-cromo-molibdeno con dientes mecanizados. Opera sobre rodamientos de alta resistencia.

Ensamblaje del Gancho Inferior
Consiste en un gancho de acero aleado forjado que opera sobre un rodamiento axial con plena capacidad de giro.
