Válvulas de Flotador para Tubos de Perforación Keystone

Válvulas Diseñadas Para Durar

Las válvulas de flotador para tubos de perforación son esenciales para el proceso de perforación y deben soportar las condiciones más exigentes. Por ello, nuestras jaulas están fabricadas en acero aleado especialmente para el entorno cada vez más intenso de la perforación actual. Esto incluye:

• Tratamiento térmico para prevenir los efectos corrosivos del gas sulfuro de hidrógeno (H2S)
• Fabricación a partir de una sola pieza para producir un cuerpo de válvula superior y más confiable
• Opciones adicionales de válvulas en acero inoxidable y con recubrimiento de níquel para ambientes altamente corrosivos

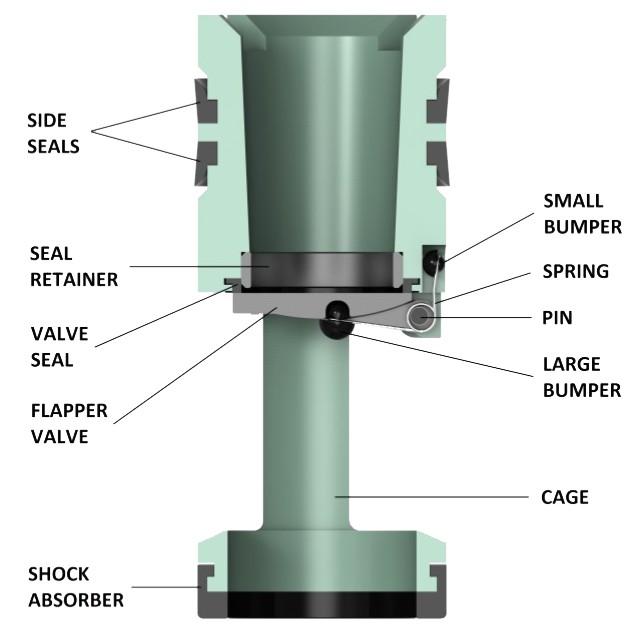

Modelo G – Tipo Puerta – Estándar

El Modelo G es una válvula de flotador tipo puerta que, cuando se abre, ofrece un paso libre e ininterrumpido a través de la válvula. La puerta, diseñada de forma única, se cierra rápidamente para evitar la entrada de virutas en la sarta de perforación cuando se detiene la circulación y además ayuda al equipo principal de BOP a mantener el control de presión interna. La válvula se abrirá completamente cuando se levanta la primera junta del pozo, evitando extraer juntas mojadas.

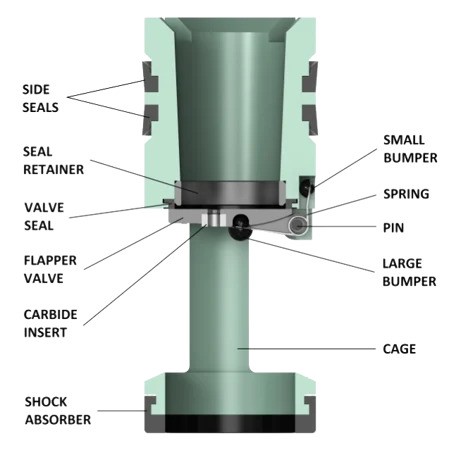

Modelo GA – Tipo Puerta – Monitoreo de Presión

La válvula de flotador tipo puerta del Modelo GA para monitoreo de presión es indistinguible del Modelo G, con la excepción de un inserto de carburo de tungsteno en la puerta.

El inserto tiene un orificio de un cuarto de pulgada que permite el monitoreo de la presión diferencial. Este orificio también permite el llenado automático parcial del tubo de perforación durante la introducción.

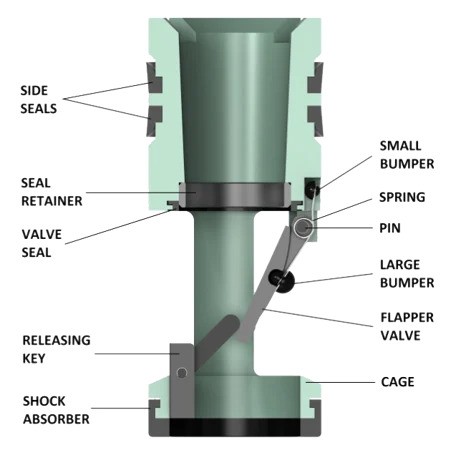

Modelo GC – Tipo Puerta – Llenado Automático

La válvula de flotador tipo puerta Modelo GC con llenado automático incorpora un ensamble de llave liberadora única que mantiene la puerta parcialmente abierta durante la introducción, permitiendo que el tubo se llene desde abajo. Esto elimina la necesidad de llenar el tubo desde arriba, ahorrando tiempo y dinero.

La válvula se abrirá por completo cuando la primera junta sea extraída del pozo, previniendo la extracción de juntas mojadas y evitando riesgos ambientales y de seguridad relacionados con el lodo en el piso de la plataforma. La válvula puede usarse con la opción de llenado automático o en posición estándar cerrada.

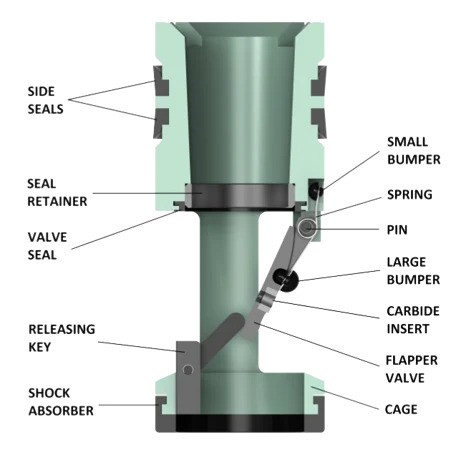

Modelo GCA – Llenado Automático y Monitoreo de Presión

La válvula de flotador tipo puerta Modelo GCA con llenado automático y monitoreo de presión incluye todas las ventajas de los Modelos G, GC y GA.

Un paso libre e ininterrumpido a través de la válvula, cuando está abierta, permite el llenado automático parcial del tubo desde abajo y la medición de presiones diferenciales cuando es necesario.

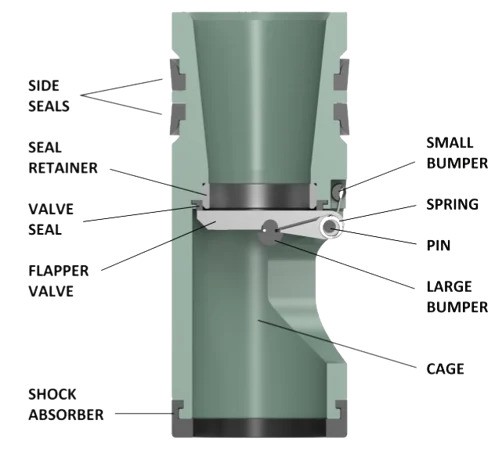

Modelo GS – Tipo Puerta – Pozos de Alto Flujo

El Modelo GS es una válvula de flotador tipo puerta diseñada para pozos corrosivos de alto flujo. La jaula está diseñada para maximizar el flujo posible a través de ella, manteniendo su presión nominal.

La válvula GS utiliza una puerta única fabricada con ranura de alivio respaldada por un bolsillo protector que protege el perno y el resorte del desgaste excesivo causado por ambientes de perforación corrosivos y agresivos. Además, las válvulas GS son apilables, permitiendo usar dos válvulas simultáneamente.

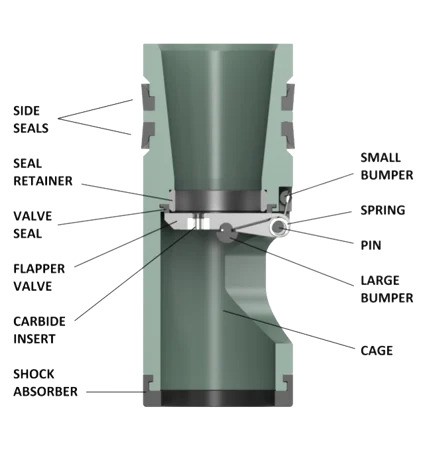

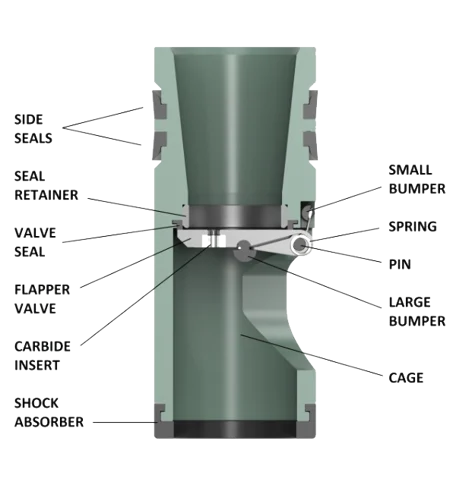

Modelo GAS – Monitoreo de Presión y Alto Flujo

El Modelo GAS es una válvula de flotador tipo puerta diseñada para pozos corrosivos de alto flujo con monitoreo de presión.

El GAS es indistinguible del GS excepto por un inserto de carburo de tungsteno en la puerta. El orificio también permite el llenado automático parcial del tubo durante la introducción.

Modelo G-10 – 10,000 PSI

Las válvulas de flotador tipo puerta Modelo G-10, cuando están abiertas, ofrecen un paso libre a través de la válvula.

Modelo G-15 – 15,000 PSI

Las válvulas de flotador tipo puerta Modelo G-15, cuando están abiertas, ofrecen un paso libre a través de la válvula.

La puerta, diseñada de forma única, se cierra rápidamente para impedir que las virutas ingresen a la sarta de perforación cuando se detiene la circulación y también ayuda al equipo principal de BOP a mantener el control interno de presión. La válvula se abrirá por completo al levantar la primera junta, evitando la extracción de juntas mojadas.

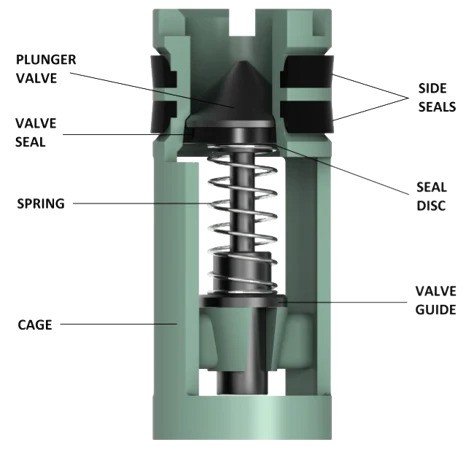

Modelo F – Tipo Émbolo – Estándar

El Modelo F es una válvula de flotador tipo émbolo que ofrece un cierre instantáneo positivo, proporcionando un control constante del fluido durante la perforación. El Modelo F es una opción confiable y económica para operaciones de perforación estándar.

Modelo FA – Tipo Émbolo – Monitoreo de Presión

La válvula de flotador tipo émbolo Modelo FA con monitoreo de presión tiene un puerto especial que atraviesa el émbolo. Esta válvula se utiliza para monitorear la presión de gas en la punta de la broca y permite la medición de presión diferencial cuando se requiere. El puerto también permite el llenado automático parcial durante la introducción.

Instalación de la Válvula de Flotador: Simplemente lubrique los sellos laterales y deslice la válvula de flotador dentro de la cavidad del sub flotador o en el collar de perforación rebajado. Precaución: llene el tubo de perforación regularmente al introducirlo en el pozo. No hacerlo puede causar daños al tubo y a la válvula.

Modelo FC – Tipo Émbolo – Llenado Automático

La válvula de flotador tipo émbolo Modelo FC con llenado automático incorpora un ensamblaje exclusivo de llave y vástago de válvula ranurado para mantener el émbolo abierto durante la introducción del tubo de perforación, permitiendo que el tubo se llene desde abajo, ahorrando tiempo, reduciendo desorden y evitando riesgos.

El émbolo se libera automáticamente una vez que comienza la circulación.

Modelo F-10 – 10,000 PSI

El Modelo F-10 es una válvula de flotador tipo émbolo que ofrece un cierre instantáneo positivo, proporcionando control constante del fluido durante la perforación. Disponible con monitoreo de presión y llenado automático. Esta válvula Keystone es una opción confiable y económica para operaciones estándar de perforación.

• Cuerpos integrales fabricados con materiales de acero inoxidable
• Partes internas fabricadas con materiales de acero inoxidable
• Servicio para H2S y altas temperaturas
• Alta resistencia a la corrosión
• Serializadas para trazabilidad 100%
• Disponibilidad de certificados MTR

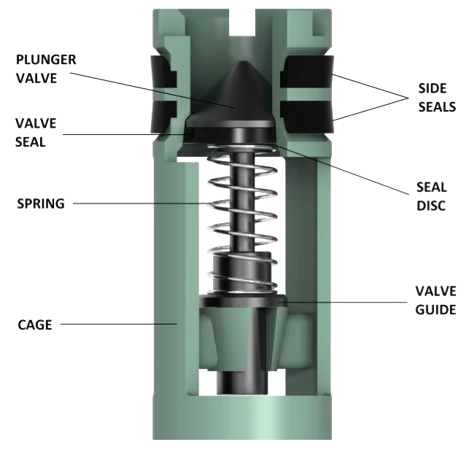

Modelo F-15 – 15,000 PSI

El Modelo F-15 es una válvula de flotador tipo émbolo que proporciona cierre instantáneo positivo y control constante del fluido durante la perforación. Disponible con monitoreo de presión y llenado automático. Esta válvula Keystone es una opción confiable y económica para operaciones estándar.

• Cuerpos integrales hechos con materiales de acero inoxidable
• Partes internas hechas con materiales de acero inoxidable
• Servicio H2S y alta temperatura
• Alta resistencia a la corrosión
• Serializadas para trazabilidad completa
• Disponibilidad de certificados MTR
