Keystone Energy Tools ofrece tazones de inserción para adaptarse a varios tamaños de revestimiento. Ensambles de araña para tuberías y revestimientos. Accesorios para herramientas de manejo como eslingas de cadena/cable con 2 y 4 ganchos y mesas rotatorias falsas.

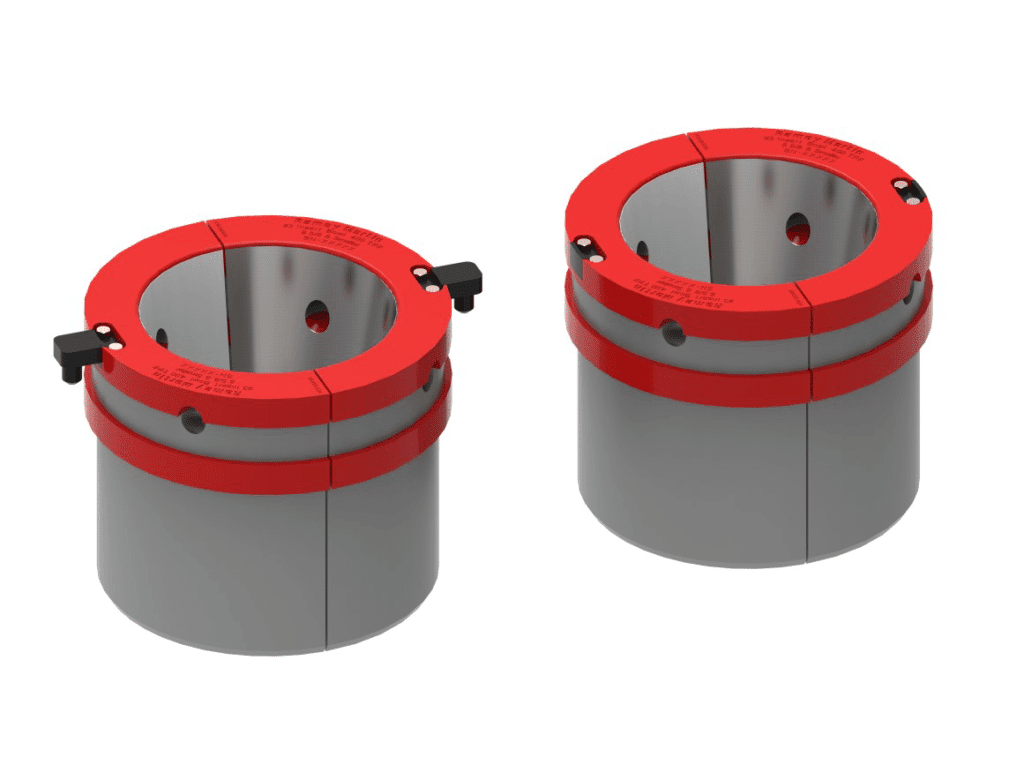

Tazones de Inserción KET

Número de Parte	Descripción	Re #	Peso (WT)
A34-101	Tazón de Inserción NO. 1 para revestimiento de 13 3/8″ – 11 3/4″ (Bushings maestros de 23″-27 1/2″)	1903	315
A34-301	Tazón de Inserción NO. 1 para revestimiento de 13 3/8″ – 11 3/4″ (Bushings maestros de 37 1/2″ – 49 1/2″)	6610	325
A34-302*	Tazón de Inserción NO. 2 para revestimiento de 10 3/4″ – 9 5/8″ (Bushings maestros de 37 1/2″- 49 1/2″)	6609	705
A34-303*	Tazón de Inserción NO. 3 para revestimientos de 8 5/8″ y menores (Bushings maestros de 37 1/2″ – 49 1/2″)	6608	875

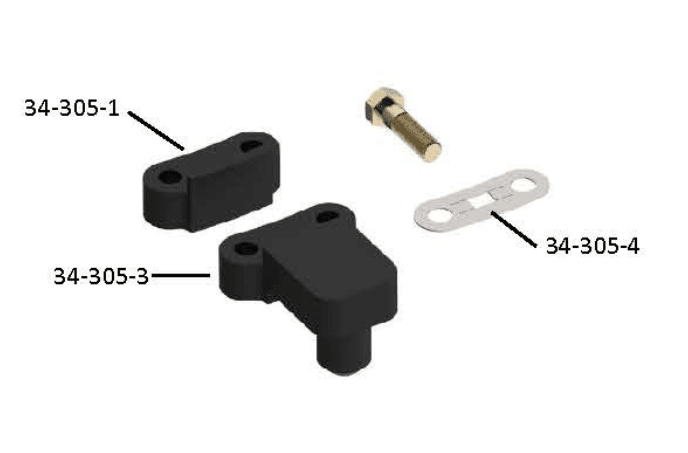

* INCLUYE INSERTOS 34-305-1 (23” – 27” MB) Y 34-305-3 (37 1/2” – 49 1/2” MB) CON PESTILLOS DE BLOQUEO (34-305-4) Y PERNOS

Tazón API KET 8 5/8”

El Tazón API de Keystone Energy Tools tiene el mismo diámetro interior y ángulo cónico (4” por pie) que el tazón partido API #3. Todos los calces API para collarines de perforación, tubos de perforación y revestimientos pueden usarse en este tazón. Tiene un rango de 2-1/16” hasta 10” T.J. y una capacidad nominal de 125 toneladas.

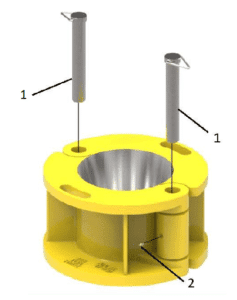

Número de Parte	Número de Ítem	Descripción	Re #	Peso (WT)
A17-850		Tazón API de 8-5/8” y 125 Toneladas	1	500
A17-851	1	Pasador removible con cadena	2	10
ZF-GZN-02-3	2	Punto de engrase	2	.01

Mesa Rotatoria Falsa KET

Número de Parte	Descripción	Peso (WT)
A51-500-GA	Mesa Rotatoria Falsa para revestimiento de 18 5/8”, 20”, 24” y 30”	2300

Anillo Adaptador KET

Número de Parte	Descripción	Peso (WT)
A52-100	Anillo Adaptador para mesa rotatoria nacional de 37 1/2” a Oilwell de 37 1/2”	1118

Accesorios para Herramientas de Manejo

Número de Parte	Descripción	Re #	Peso (WT)
A34-315	Eslinga de Cadena de 2 Ganchos (Capacidad 4,000 LB)	1021	40
A34-315-CAB	Eslinga de Cable de 2 Ganchos (Capacidad 4,000 LB)	1021-CAB	35
A34-316	Eslinga de Cable de 4 Ganchos (Capacidad 12,000 LB)	6699	150
A34-316-CAB	Eslinga de Cable de 4 Ganchos (Capacidad 12,000 LB)	6699-CAB	140

Araña Manual para Tubing KET 3-1/2” TS-100

La araña y ensamblaje de corredera TS-100 para tubing de 3-1/2” puede manejar tamaños de tubing de 3/4” hasta 3-1/2” de diámetro exterior cambiando 9 insertos removibles. La araña y la corredera están fabricadas en acero aleado y tratadas térmicamente para mayor resistencia. Todos incluyen certificación completa y libros de datos disponibles bajo solicitud. Esta araña tiene una capacidad nominal de 100 toneladas.

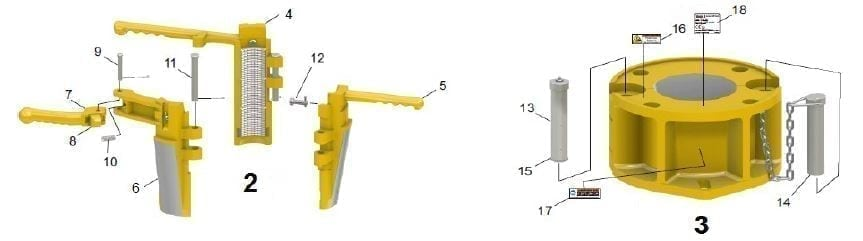

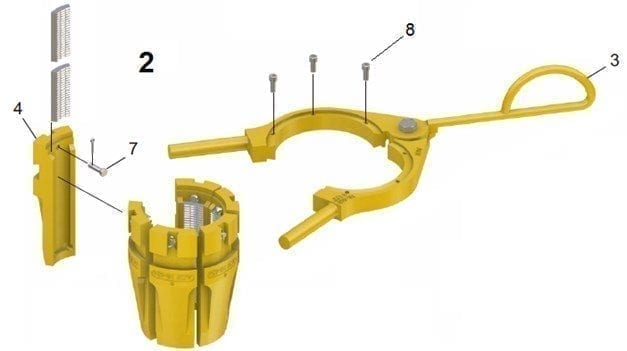

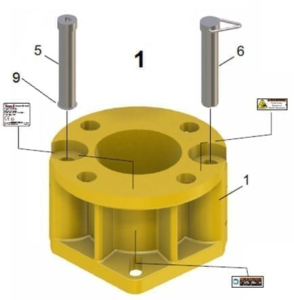

Número de Parte	Número de Ítem	Descripción	Ref #	**Repuestos	#REQ.	Peso (WT)
A17-301	2	Ensamblaje de corredera sin insertos	7502-104		1	51.00
A17-302	3	Solo tazón 3 1/2’’ TS-100	7502-100		1	187.00
A17-101	4	Segmento mano derecha	7502-C-217		1	13.00
A17-102	5	Segmento central	7502-B-217		1	13.00
A17-103	6	Segmento mano izquierda	7502-A-217		1	13.00
A17-104	7	Manija de cierre	7502-A-214		1	3.00
A17-105	8	Cierre	7502-A-207		1	.50
A17-108	9	Pasador de cierre con fijador	7502-B-207	2	1	.12
A17-109	10	Resorte de cierre	7502-C-207	2	1	.12
A17-110	11	Pasador de bisagra para corredera con fijador	7502-A-216		2	.25
A17-111	12	Guardalínea con fijador	7502-B-216	6	3	.12
A17-112	13	Pasador de bisagra para tazón	7502-A-202		1	4.50
A17-113	14	Pasador de bloqueo con anilla y cadena	7502-D-203		1	5.00
A17-114	15	Anillo de retención	7502-103-X	1	1	.08

**REPUESTOS RECOMENDADOS PARA OPERACIÓN DE 1 AÑO

Insertos para araña manual TS-100 3-1/2”

Número de Parte	Descripción	Ref #	#REQ.	Peso (WT)
A21-101	3 1/2″ x 3 1/2″	7502-A-5069	9	1.25
A21-110	3 1/2″ x 3 3/8″	N/A	9	1.25
A21-102	3 1/2″ x 3 1/8″	N/A	9	1.30
A21-103	3 1/2″ x 2 7/8″	7502-A-5070	9	1.50
A21-104	3 1/2″ x 2 3/8″	7502-A-5071	9	1.75
A21-105	3 1/2″ x 2 -1/16″	7502-A-5072	9	2.00
A21-111	3 1/2″ x 2″	N/A	9	2.10
A21-106	3 1/2″ x 1-1/2″	7502-A-5074	9	2.25
A21-107	3 1/2″ x 1-1/4″	7502-A-5075	9	2.50
A21-108	3 1/2″ x 1″	7502-A-5076	9	2.75
A21-109	3 1/2″ x 3/4″	7502-A-5077	9	2.87

Araña Manual KET TS-100 4-1/2” y 5-1/2”

La araña y corredera de 4-1/2” utiliza insertos de corredera rotatoria “DU” de 4-1/2” y tiene un rango de 1.660” hasta 4-1/2” de diámetro exterior cambiando los 12 insertos.

La araña y corredera de 5-1/2” utiliza insertos de corredera rotatoria “DU” de 5-1/2” y tiene un rango de 2-7/8” hasta 5-1/2” de diámetro exterior cambiando los 12 insertos.

La araña de 5-1/2” está diseñada específicamente para operar con cable Reda o Kobe. Ambas arañas y ensamblajes de corredera están diseñados para uso pesado. Están fabricados en acero aleado y tratados térmicamente para resistencia y durabilidad.

Partes de Repuesto

Número de Parte	Número de Ítem	Descripción	**Repuestos	#REQ.	Peso (WT)
A18-451	1	Solo tazón 4-1/2”		1	155.00
A18-452	2	Ensamblaje de corredera 4-1/2” completo sin insertos		1	60.00
A18-453	3	Mangos de corredera 4-1/2” (set)		1	20.00
A18-454	4	Segmentos de corredera 4-1/2” cada uno		1	6.80
A18-457	5	Pasador de bisagra 4-1/2”		1	3.50
A18-458	6	Pasador de bisagra removible 4-1/2”		1	3.75
A18-455	7	Pasador retenedor de insertos 4-1/2” y 5-1/2”	12	1	.20
A18-456	8	Pasador retenedor de segmento 4-1/2” y 5-1/2”	6	1	.25
A18-551	1	Solo tazón 5-1/2”		1	213.00
A18-552	2	Ensamblaje de corredera 5-1/2” completo sin insertos		1	70.00
A18-553	3	Mangos de corredera 5-1/2” (set)		1	21.00
A18-554	4	Segmentos de corredera 5-1/2” cada uno		2	8.00
A18-557	5	Pasador de bisagra 5-1/2”		3	4.00
A18-558	6	Pasador de bisagra removible 5-1/2”		1	4.25
A18-559	9	Retenedor de pasador de bisagra		1

* REPUESTOS RECOMENDADOS PARA 1 AÑO DE OPERACIÓN
INSERTOS PARA ARAÑAS 4-1/2” – 5-1/2” EN LA PÁGINA 72

PE Energy es un distribuidor autorizado de Keystone Energy Tools que ofrece la gama completa de productos Keystone Energy Tools. Contáctenos para una cotización personalizada.
