Guías de Inserción Keystone

Las guías de inserción KET ayudan a reducir daños en las conexiones durante el armado. Keystone ofrece dos tipos de guías de inserción para tubería de perforación: el tipo Heavy Duty, recomendado para tubería de perforación, y el tipo Hydril de caucho, diseñado para tubería de producción.

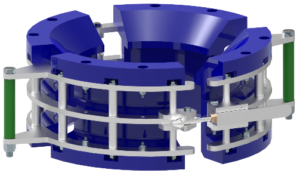

100 300 Frame Casing Stabbing Guides Keystone

Guía de Inserción para Casing Marco 100, 200 y 300

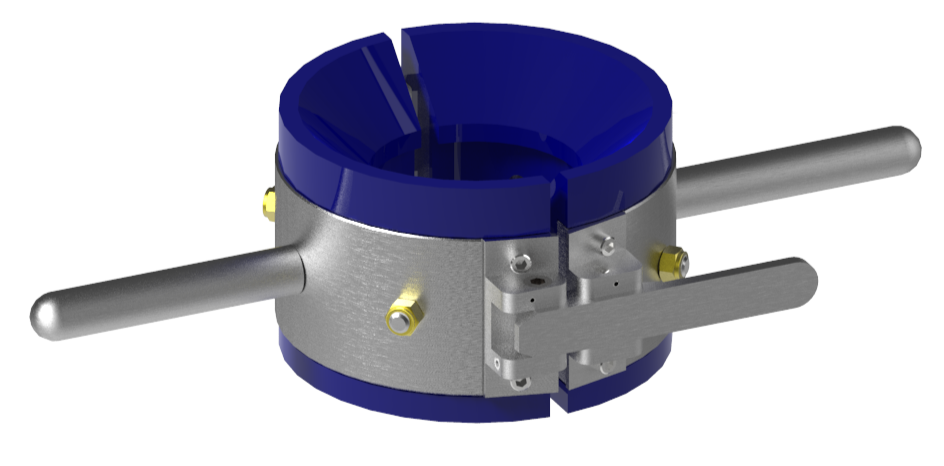

Heavy Duty Stabbing Guide Keystone

Guía de Inserción Heavy Duty

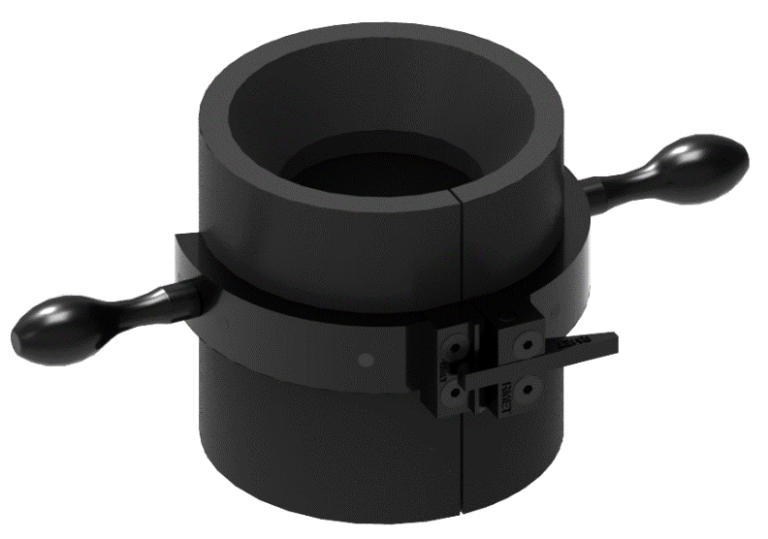

Standard Rubber Stabbing Guide REV Keystone

Guía de Inserción Estándar de Caucho

Las características del tipo Heavy Duty incluyen:

  • Insertos de poliuretano
  • Construcción liviana en aluminio
  • Herrajes resistentes a la corrosión
  • Leva de captura ajustable
  • Rango = 2 3/8” hasta 8 ½” de diámetro exterior de junta de herramienta

Las características del tipo Hydril® de caucho incluyen:

  • Cuerpo de caucho de una sola pieza
  • Leva y seguro reemplazables
  • Rango = 3/4″ hasta 4 1/2″

Guías de Inserción KET Heavy Duty

No. de ParteSolo Inserto/SetDescripciónPeso (lbs.) Inserto SetPeso (lbs.) Ensamblaje
A02-502A02-5211” CS1.364.60
A02-503A02-5221-1/4” CS1.224.45
A02-504 A02-5231-1/2” CS1.154
A02-505 A02-5242-1/16” CS934.15
A02-506A02-5252 3/8” CS 4.70#4.208.45
A02-507A02-5262 3/8” PH-6 5.95#4.108.35
A02-508A02-5272 7/8” CS3.757.95
A02-509A02-5282 7/8” PH-6 7.90#3.607.80
A02-510A02-5292 7/8” PH-6 8.70#3.557.80
A02-512A02-5312 7/8” 8RD 6.5#3.457.70
A02-514A02-5333 1/2” CS 9.3# – 10.3#3.067.30
A02-515A02-5343 1/2” PH-6 12.95#2.706.95
A02-517A02-5363 1/2” IF F/ 4 3/4” TJ2.186.45
A02-517-2A02-536-23 1/2” IF f/ 4 7/8” TJ2.066.30
A02-517-1A02-536-14” Agujero Completo1.605.85
A02-5306A02-5356XT-39 f/ 4 7/8” TJ2.066.30
A02-5308A02-5358XT-39 f/ 4 15/16 TJ2.036.25
A02-5309A02-5359XT-43 f/ 5 3/8” TJ13.1019.90
A02-519A02-5384 1/2” PH-6 15.50#1.705.95
A02-517-4A02-536-14-1/2” FH F/5-1/4” TJ10.0018.00
A02-543A02-5394 1/2” XH11.4518.25
A02-5310A02-5360Tubo de Perforación para 6 1/2” TJ10.7017.50
A02-5311A02-5361Tubo de Perforación para 7” TJ9.3016.10
A02-5312A02-5362Tubo de Perforación para 7 1/4” TJ8.8015.60
A02-5313A02-5363Tubo de Perforación para 8 1/4” TJ5.9512.75
A02-5314A02-5364Tubo de Perforación para 8 1/2” TJ5.4512.25
A02-547A02-5404 1/2” IF 6 5/8” TJ10.5517.35
A02-545A02-5415” PH-6 20.3#11.7018.50
A02-546A02-5425 1/2” PH-6 23#10.8017.60

Guías de Inserción de Caucho Estándar KET

Completo

No. de piezaDescripciónPeso
A02-101Guía de Inserción 3/4” CS5.00
A02-102Guía de Inserción 1” CS4.50
A02-103Guía de Inserción 1 1/4” CS5.50
A02-104Guía de Inserción 1 1/2” CS5.50
A02-105Guía de Inserción 2 1/16” CS6.50
A02-106Guía de Inserción 2 3/8” CS6.00
A02-107Guía de Inserción 2 3/8” PH-66.00
A02-108Guía de Inserción 2 7/8” CS7.00
A02-109Guía de Inserción 2 7/8” PH-6 7.90#6.50
A02-110Guía de Inserción 2 7/8” PH-6™ 8.70# (Cuerpo pequeño)6.50
A02-111Guía de Inserción 2 7/8” PH-6™ 8.70# (Cuerpo grande)11.00
A02-112Guía de Inserción 2 7/8” 8RD 6.50# (Cuerpo pequeño)6.50
A02-113Guía de Inserción 2 7/8” 8RD 6.50# (Cuerpo grande)10.50
A02-114Guía de Inserción 3 1/2” CS® 9.30# – 10.30#10.00
A02-115Guía de Inserción 3 1/2” PH-6™ 12.95#9.50
A02-117Guía de Inserción 3 1/2” IF para T.J. de 4 ¾”12.00
A02-117-3Guía de Inserción 3 1/2” IF para T.J. de 4 7/8”12.00
A02-117-1Guía de Inserción 4” F.H. para T.J. de 5 ¼”12.00
A02-306Guía de Inserción XT-39 para T.J. de 4 7/8”12.00
A02-308Guía de Inserción XT-39 para T.J. de 4 15/16”12.00
A02-309Guía de Inserción XT-43 para T.J. de 5 3/8”11.50
A02-119Guía de Inserción 4 1/2” PH-6™ 15.50#11.50
A02-143Guía de Inserción 4 1/2” XH para T.J. de 6 ¼”14.50
A02-144Guía de Inserción 4 1/2” IF para T.J. de 6 3/8”14.25
A02-145Guía de Inserción 5” PH-6™ 20.30#13.00
A02-146Guía de Inserción 5 1/2” PH-6™ 23.00#13.00
A02-147Guía de Inserción 4 1/2” IF para T.J. de 6 5/8”14.00

Solo goma

Número de parteDescripciónPeso
A02-120Guía de inmersión para CS 3/4”5.00
A02-121Guía de inmersión para CS 1”4.50
A02-122Guía de inmersión para CS 1 1/4”5.50
A02-123Guía de inmersión para CS 1 1/2”5.50
A02-124Guía de inmersión para CS 2 1/16”6.50
A02-125Guía de inmersión para CS 2 3/8”6.00
A02-126Guía de inmersión PH-6 2 3/8”6.00
A02-127Guía de inmersión para CS 2 7/8”7.00
A02-128Guía de inmersión PH-6 2 7/8” 7.90#6.50
A02-129Guía de inmersión PH-6 2 7/8” 8.70# (cuerpo pequeño)6.50
A02-130Guía de inmersión PH-6 2 7/8” 8.70# (cuerpo grande)11.00
A02-131Guía de inmersión 8RD 2 7/8” 6.50# (cuerpo pequeño)6.50
A02-132Guía de inmersión 8RD 2 7/8” 6.50# (cuerpo grande)10.50
A02-133Guía de inmersión para CS 3 1/2” 9.30# – 10.30#10.00
A02-134Guía de inmersión PH-6 3 1/2” 12.95#9.50
A02-136Guía de inmersión IF 3 1/2” para T.J. 4 ¾”12.00
A02-357Guía de inmersión IF 3 1/2” para T.J. 4 7/8”12.00
A02-136-1Guía de inmersión F.H. 4” para T.J. 5 ¼”12.00
A02-356Guía de inmersión XT-39 para T.J. 4 7/8”12.00
A02-358Guía de inmersión XT-39 para T.J. 4 15/16”12.00
A02-359Guía de inmersión XT-43 para T.J. 5 3/8”11.50
A02-138Guía de inmersión PH-6 4 1/2” 15.50#11.50
A02-139Guía de inmersión XH 4 1/2” para T.J. 6 ¼”14.50
A02-148Guía de inmersión IF 4 1/2” para T.J. 6 3/8”14.25
A02-141Guía de inmersión PH-6 5” 20.30#13.00
A02-142Guía de inmersión PH-6 5 1/2” 23.00#13.00
A02-140Guía de inmersión IF 4 1/2” para T.J. 6 5/8”14.00

PE Energy es un distribuidor autorizado de Keystone Energy Tools que ofrece toda la gama de productos de Keystone Energy Tools. Contáctenos para una cotización personalizada.
