La Serie A de Keystone son Elevadores de Hombro Cuadrado. Estos están diseñados para manejar tuberías y revestimientos. También pueden usarse para tubería de perforación tipo collarín. Existen dos tipos de elevadores: TMA de 100 toneladas y MRA de 175 toneladas, que cubren tamaños de tubería desde 2 3/8″ hasta 5 1/2″.

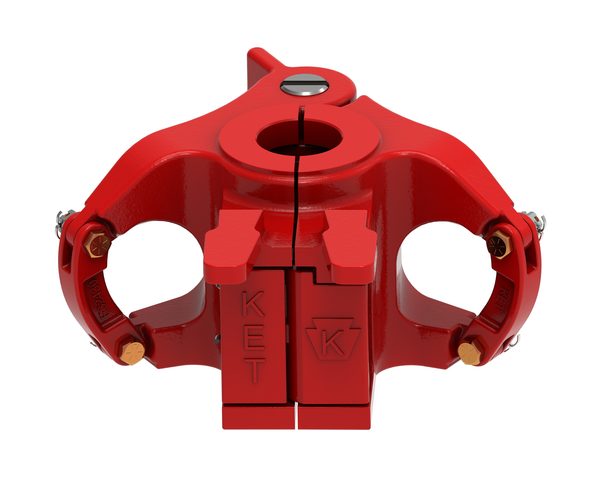

Hombro Cuadrado TMA (100 Toneladas)
No. de Parte
Rango
Tamaño de las Uniones
Peso
E500063
2-3/8″-5″
1-3/4″-2-3/4″
132.00

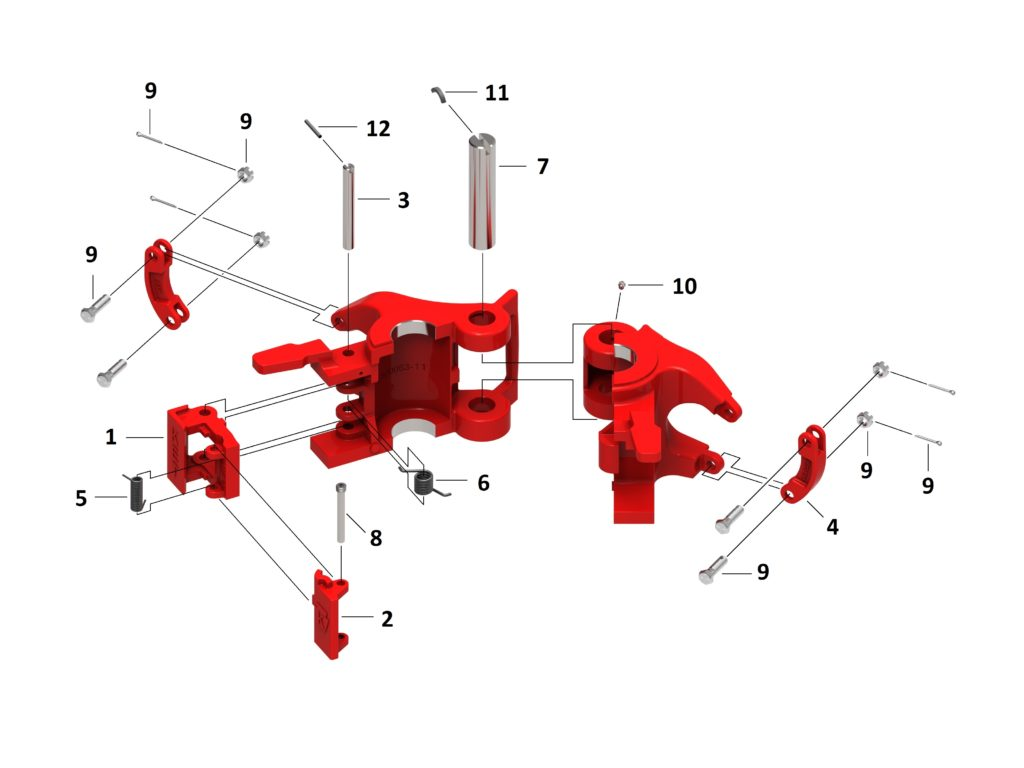

No. de Parte
Cant.
Ítem
Descripción
Repuestos
Peso
1
1
CIERRE
6.36
E32381-1
1
2
SEGURO DEL CIERRE
2.38
E32424-1
1
3
PIVOTE DEL CIERRE
0.78
E32430
2
4
BLOQUE DE UNIÓN
2.25
E32758
1
5
RESORTE DEL SEGURO DEL CIERRE
2
0.125
E32760
1
6
RESORTE DEL CIERRE
2
0.180
E32916
1
7
PASADOR DE BISAGRA
5.48
E36208
1
8
PASADOR DE SEGURO DEL CIERRE
1
0.240
E939099-65-2
4
9
TORNILLO, TUERCA Y TRABA PARA BLOQUE DE UNIÓN
4
0.12
E940308-1
1
10
ENGRASADOR
2
0.02
E32916-R
1
11
RETENEDOR DEL PASADOR DE BISAGRA
2
0.12
E32424-1-R
1
12
RETENEDOR DEL PIVOTE DEL CIERRE
2
0.12
REPUESTOS PARA 1 AÑO, PARA 2 AÑOS AGREGUE 1 UNIDAD DE CADA ITEM MARCADO CON *
Hombro Cuadrado MRA (175 Toneladas)
No. de Parte
Rango
Tamaño de las Uniones
Peso
E30158
2-7/8″ – 5-1/2″
1-3/4″-2-3/4″
210.00

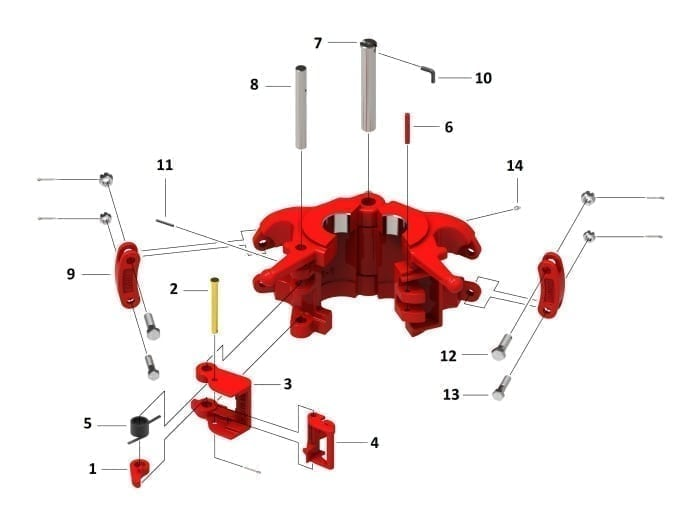

No. de Parte
Cant.
Ítem
Descripción
Repuestos
Peso
E11581
1
1
LEVÍN DEL CIERRE
1
0.12
E11759
1
2
PASADOR DEL SEGURO DEL CIERRE
1
2.09
E11763
1
3
CIERRE
9.04
E11764
1
4
SEGURO DEL CIERRE
*
3.00
E11766
1
5
RESORTE DEL CIERRE
2
0.05
E12529
1
6
PIVOTE DEL GANCHO DEL CIERRE
0.03
E26813
1
7
PASADOR DE BISAGRA
*
4.09
E26814
1
8
PIVOTE DEL CIERRE
*
2.09
E26817
1
9
BLOQUE DE UNIÓN
3.08
E29464
1
10
RETENEDOR DEL PASADOR DE BISAGRA
2
0.12
E8156
1
11
RETENEDOR DEL PIVOTE DEL CIERRE
2
0.12
E8145-1
2
12
TORNILLO, TUERCA Y TRABA PARA BLOQUE SUPERIOR DE UNIÓN
2
0.12
E8145-2
2
13
TORNILLO, TUERCA Y TRABA PARA BLOQUE INFERIOR DE UNIÓN
2
0.12
E940308-1
1
14
ENGRASADOR
2
0.02
REPUESTOS PARA 1 AÑO, PARA 2 AÑOS AGREGUE 1 UNIDAD DE CADA ITEM MARCADO CON *
PE Energy es un distribuidor autorizado de Keystone Energy Tools que ofrece la gama completa de productos de Keystone Energy Tools. Contáctenos para una cotización personalizada.
