La serie SLX de Keystone son elevadores con puerta lateral. Están diseñados para casing y collarín de perforación. Tienen una capacidad nominal de carga de 65, 150, 250 y 350 toneladas, y están disponibles en tamaños desde 3 ½” hasta 22 5/8”. Las orejas en los elevadores SLX de 150, 250 y 350 toneladas están diseñadas para permitir una rotación libre del elevador dentro de las perchas cuando se utilizan para levantar o bajar tubería.

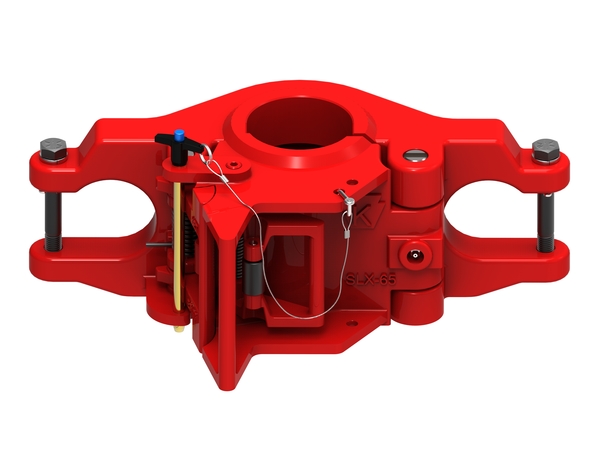

Elevador con Puerta Lateral SLX-65
Número de Parte
Rango
Peso (kg)
E38‐045
3 1/2” ‐ 5 1/2”
160.00
E38‐067
5 3/4” ‐ 8 5/8”
190.00
E38‐809
9” ‐ 10 3/4”
218.00
E38‐137
11” ‐ 14 1/4”
275.00
Piezas de Repuesto KET para Elevador SLX-65
KET#
Cantidad
Ítem
Descripción
Repuestos
Peso (kg)
E29980‐4
1
1
PASADOR DE BLOQUEO DEL PESTILLO
0.50
E31331
1
2
PESTILLO
4.50
E31332
1
3
BLOQUEO DEL PESTILLO
3.50
E31383
1
4
RESORTE DEL PESTILLO
2
0.45
E31404
1
5
RESORTE DE BLOQUEO DEL PESTILLO
2
0.19
E31407
1
6
ROLLO DE BLOQUEO DEL PESTILLO
0.38
E31584
1
7
PASADOR DEL ROLLO DE BLOQUEO DEL PESTILLO
0.13
E32424‐3
1
8
PASADOR DEL PESTILLO
0.83
E34X6
2
9
PERNO DEL BLOQUE DE ENLACE (MARCO E38‐045)
2
0.75
E34X7
2
9
PERNO DEL BLOQUE DE ENLACE (MARCOS E38‐067, 38‐137, 38‐809)
2
0.75
E34X7‐C
1
10
CUÑA DEL PERNO DEL BLOQUE DE ENLACE
0.04
E34X7‐W
2
11
ARANDELA DE SEGURIDAD DEL PERNO DEL BLOQUE DE ENLACE
0.07
E34611
2
12
PASADOR DE BISAGRA (MARCO E38‐137, 38‐809)
2.00
E34612
1
12
PASADOR DE BISAGRA (MARCO E38‐045, 38‐067)
2.00
E34611‐R
1
13
RETENEDOR DEL PASADOR DE BISAGRA (MARCO E38‐137, 38‐809)
0.06
E34614
1
13
RETENEDOR DEL PASADOR DE BISAGRA (MARCO E38‐045, 38‐067)
0.06
E940308‐1
1
14
ENGRASADOR NPT 1/8
1
0.08
E947128‐120
1
15
RETENEDOR DEL PASADOR DEL PESTILLO
1
0.08
E38‐051‐838
1
16
PASADOR DE BLOQUEO DE SEGURIDAD DEL PESTILLO
2
0.50
Elevador Lateral SLX-150
No. de Parte
Rango
Peso (kg)
E31150
2 7/8” – 5”
245.00
E31239
4 1/2” – 8 5/8”
300.00
E33950
9 5/8” – 10 3/4”
420.00
E33982
11” – 14 1/4”
475.00
Elevador Lateral SLX-250
No. de Parte
Rango
Peso (kg)
E31250
4 1/2” – 8 5/8”
350.00
E33650
9 5/8” – 10 3/4”
470.00
E33850
11” – 14 1/4”
525.00
Elevador Lateral SLX-350
No. de Parte
Rango
Peso (kg)
E31275
5 1/2” – 8 5/8”
350.00
E33675
9 5/8” – 10 3/4”
470.00
E33875
11” – 14 1/4”
525.00

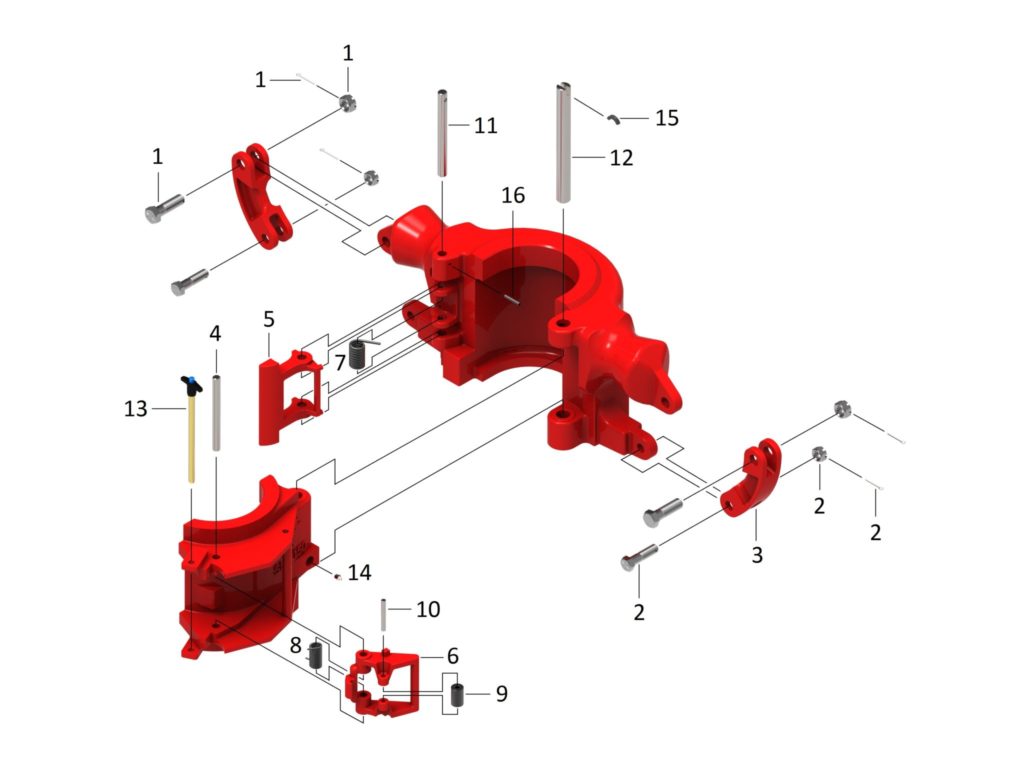

Repuestos KET para los elevadores SLX-150, 250 y 350
KET#
#Req
Ítem
Descripción
Repuestos
Peso (kg)
E8145-1
2
1
TORNILLO, TUERCA Y CORTADOR DEL BLOQUE DE ENLACE SUPERIOR
2
1.13
E8145-2
2
2
TORNILLO, TUERCA Y CORTADOR DEL BLOQUE DE ENLACE INFERIOR
2
1.13
E9519
2
3
BLOQUE DE ENLACE
5.50
E29980-4
1
4
PIVOTE DE CIERRE DE PESTILLO
1
0.50
E31331
1
5
PESTILLO
4.50
E31332
1
6
CIERRE DEL PESTILLO
3.50
E31383
1
7
MUELLE DEL PESTILLO
2
0.44
E31404
2
8
MUELLE DEL CIERRE DEL PESTILLO
2
0.19
E31407
1
9
RODILLO DEL CIERRE DEL PESTILLO
0.38
E31584
1
10
PIVOTE DEL RODILLO DEL CIERRE DEL PESTILLO
0.13
E32424-5
1
11
PASADOR DEL PESTILLO
1
0.75
E34611
1
12
PASADOR DE BISAGRA (E33982 – E33875 MARCO)
4.44
E33953
1
12
PASADOR DE BISAGRA (E33982 – E33875 MARCO)
6.25
E33985
1
12
PASADOR DE BISAGRA (E33982 – E33875 MARCO)
8.50
E39-051-5
1
13
PIVOTE DE SEGURIDAD DEL CIERRE DEL PESTILLO
2
0.50
E940308-1
1
14
GRASA 1/8 NPT ZERT
1
0.80
E34614
1
15
RETENEDOR DEL PASADOR DE BISAGRA (E31150 – E31275 MARCO)
0.09
E34614-1
1
15
RETENEDOR DEL PASADOR DE BISAGRA (E31150 – E31275 MARCO)
0.06
E34614-2
1
15
RETENEDOR DEL PASADOR DE BISAGRA (E31150 – E31275 MARCO)
0.04
E947128-120
1
16
RETENEDOR DEL PASADOR DEL PESTILLO (PASADOR ELÁSTICO)
1
0.08
Elevador de Puerta Lateral SLX-150
No. de Parte
Rango
Tamaño de Eslabones
E33632
18” – 22 5/8”
2-1/4″-3-1/2″
Elevador de Puerta Lateral SLX-250
No. de Parte
Rango
Tamaño de Eslabones
E33633
18” – 22 5/8”
2-1/4″-3-1/2″

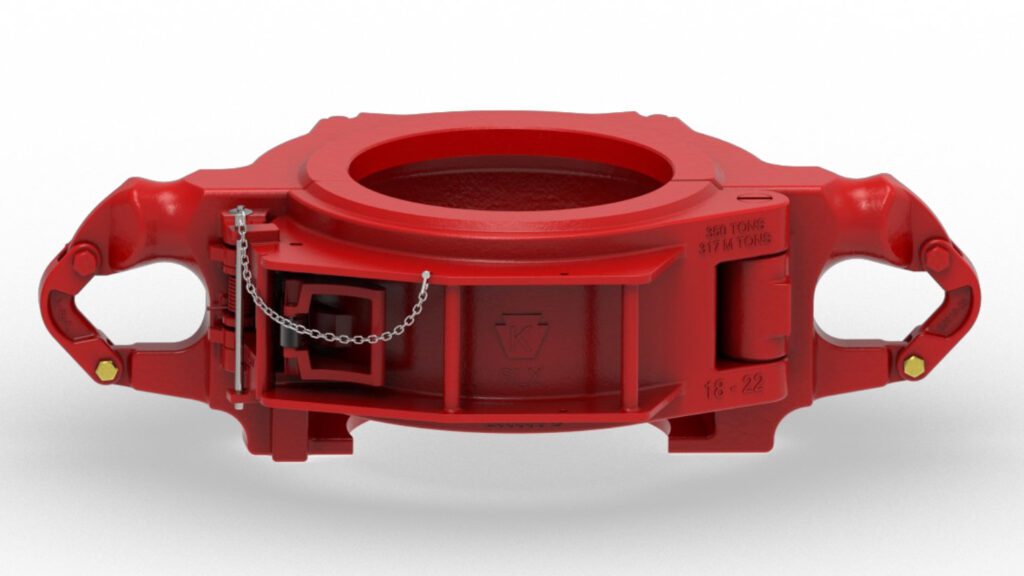

Elevador de Puerta Lateral SLX-350
No. de Parte
Rango
Tamaño de Eslabones
E33634
18” – 22 5/8”
2-1/4″-3-1/2″

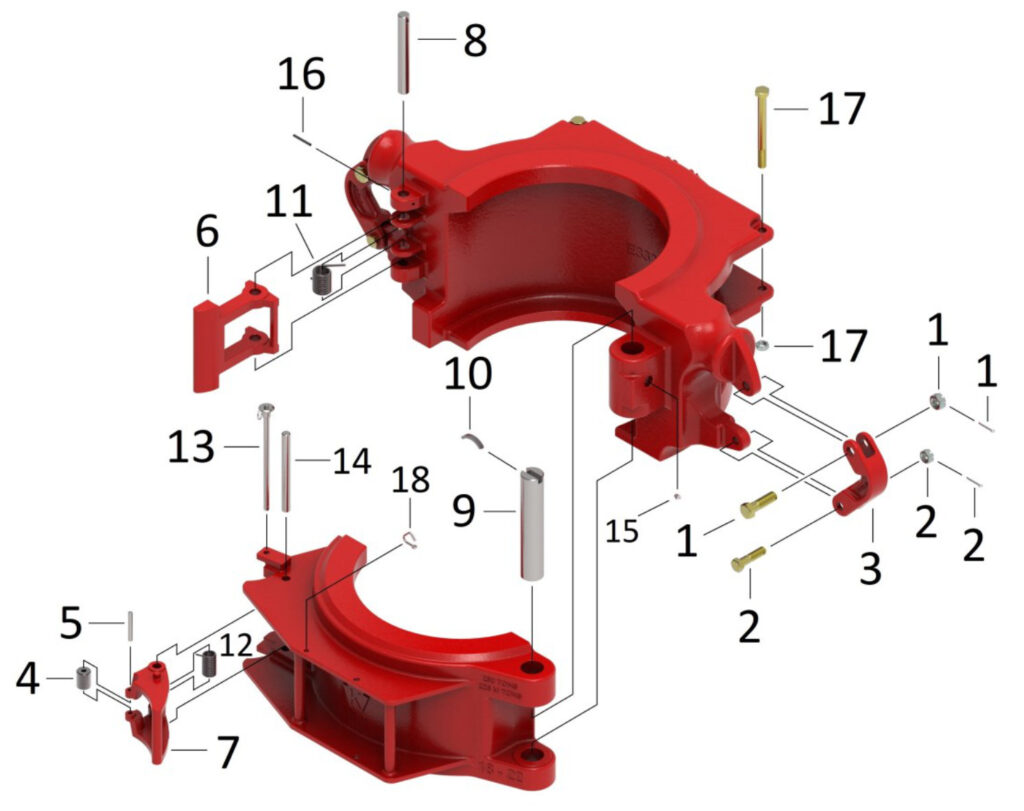

Piezas de Repuesto KET para Elevadores SLX-150, 250 y 350
KET#
Cant.
Ítem
Descripción
Repuestos
Peso
E8145-1
2
1
TORNILLO, TUERCA Y CORTADOR DEL BLOQUE SUPERIOR DE ESLABONES
2
0.86
E8145-2
2
2
TORNILLO, TUERCA Y CORTADOR DEL BLOQUE INFERIOR DE ESLABONES
2
0.57
E33250
2
3
BLOQUE DE ESLABON
E31407-20
1
4
RÓTULA DE PESTILLO DE CIERRE
0.38
E31584
1
5
PASADOR DE RÓTULA DE PESTILLO
E33634
1
6
PESTILLO
810.00
E33635
1
7
CIERRE DE PESTILLO
3.45
E33645
1
8
PASADOR DE PESTILLO
1
E33646
1
9
PASADOR DE BISAGRA
E33646-RT
1
10
RETENEDOR DE PASADOR DE BISAGRA
E31383
1
11
RESORTE DE PESTILLO
2
0.34
E33657
1
12
RESORTE DE CIERRE DE PESTILLO
535452
1
13
PASADOR DE SEGURIDAD PARA CIERRE DE PESTILLO
2
E50713
1
14
PASADOR DE CIERRE DE PESTILLO
1
E940308-1
1
15
GRASA NO INYECTABLE 1/8 NOT GREASE ZERT
1
0.08
E947128-120
1
16
RETENEDOR DE PASADOR DE PESTILLO
1
E34X95
2
17
TORNILLO, TUERCA Y PASADOR DEL MANIJE TRASERO
2
PE Energy es un distribuidor autorizado de Keystone Energy Tools que ofrece la línea completa de productos Keystone Energy Tools. Contáctenos para una cotización personalizada.
