La serie G de Keystone son Elevadores Bottleneck. Este tipo de elevadores para tubería de perforación está diseñado para tubería con una conicidad de 18 grados.
Están disponibles en cinco tipos: MG de 100 toneladas, RG de 150 toneladas, MGG de 250 toneladas, GG de 350 toneladas y HGG de 500 toneladas. Cubren tamaños de tubería desde 2 3/8″ hasta 5 7/8″. Los modelos MGG y GG pueden equiparse con un buje de desgaste especial en la parte inferior para ayudar a reducir el desgaste del orificio cuando se usan con sistemas Top Drive.

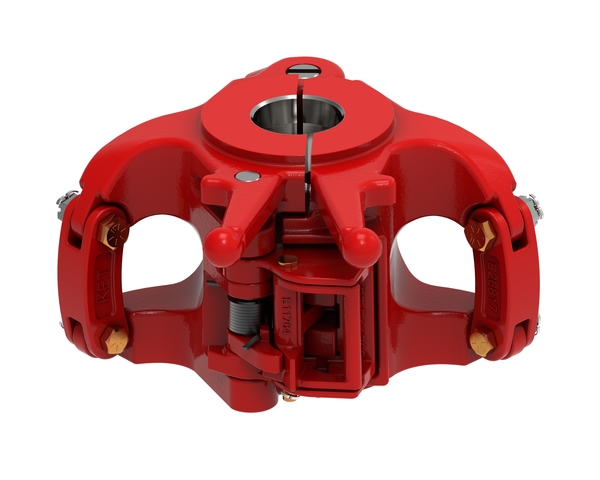

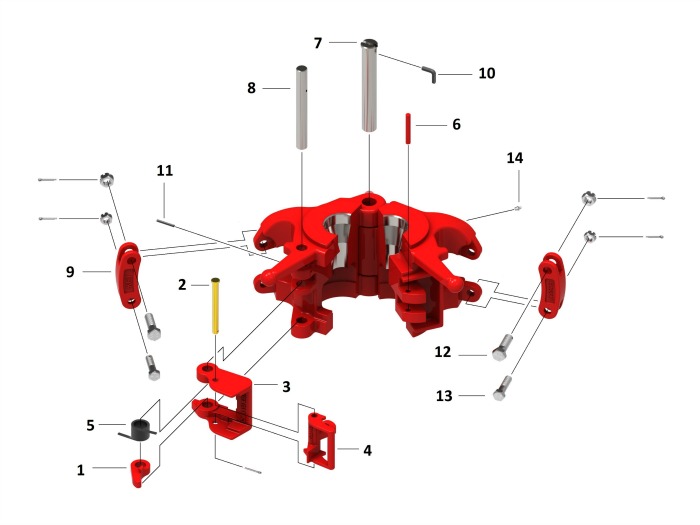

Elevador MG (100 Toneladas)
No. de pieza
Rango
Tamaño de eslabones
Peso
E30157
2 3/8″ – 5″
1-3/4″ – 2-3/4″
240.00
No. de pieza
CANT
Ítem
Descripción
Repuestos
Peso
E11581
1
1
LEVÍN DE BLOQUEO
1
.12
E11759
1
2
PASADOR DE BLOQUEO
1
2.09
E11763
1
3
LEVÍN
9.04
E11764
1
4
BLOQUEO DEL LEVÍN
*
3.00
E11766
1
5
RESORTE DEL LEVÍN
2
.05
E12529
1
6
PASADOR DEL LUG DEL LEVÍN
.03
E26813-2
1
7
PASADOR DE BISAGRA
*
4.09
E26814
1
8
PASADOR DEL LEVÍN
*
2.09
E26817
1
9
BLOQUE DE ESLABÓN
3.08
E26813-2-R
1
10
RETÉN DEL PASADOR DE BISAGRA
2
.12
E8156
1
11
RETÉN DEL PASADOR DEL LEVÍN
2
.12
E8145-1
2
12
PERNO, TUERCA Y COTERETE DE ESALÓN SUPERIOR
2
.12
E8145-2
2
13
PERNO, TUERCA Y COTERETE DE ESLABÓN INFERIOR
2
.12
E940308-1
1
14
GRASA ZERT
2
.02
REPUESTOS PARA 1 AÑO, PARA REPUESTOS DE 2 AÑOS AGREGUE 1 UNIDAD DE LOS ÍTEMS MARCADOS CON *

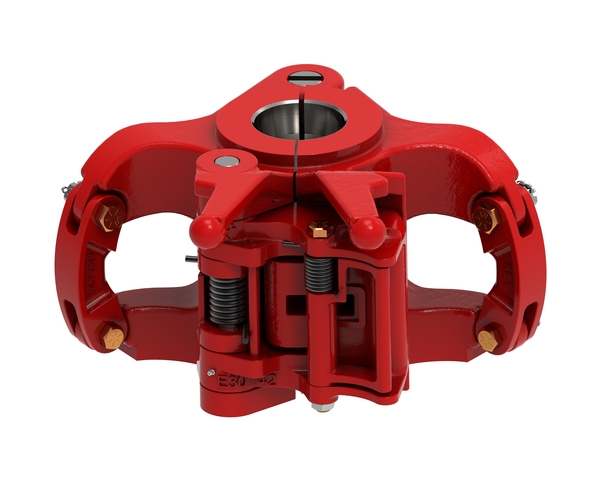

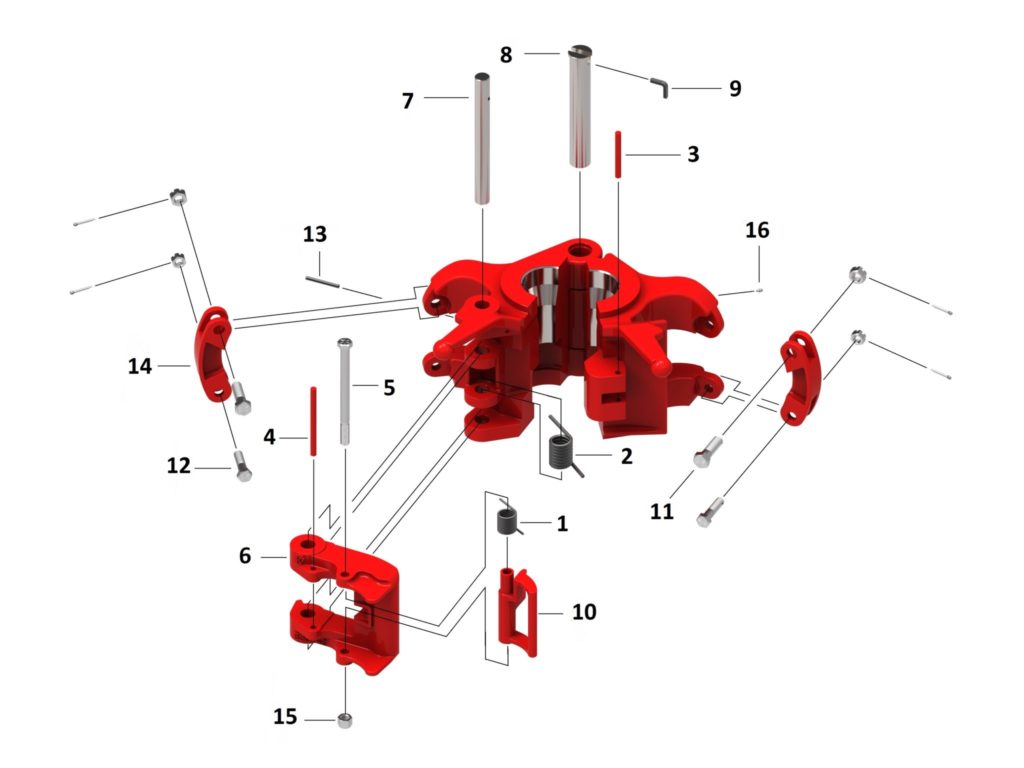

Elevador RG (150 Toneladas)
No. de pieza
Rango
Tamaño de eslabones
Peso
E30155
2 3/8″ – 4 1/2″
1-3/4″ – 2-3/4″
350.00
No. de pieza
CANT
Ítem
Descripción
Repuestos
Peso
E13188
1
1
RESORTE DEL BLOQUEO DEL LEVÍN
2
.30
E23546
1
2
RESORTE DEL LEVÍN
2
1.00
E23547
1
3
PASADOR DEL LUG DEL LEVÍN
.32
E23548
1
4
PASADOR TOPE DEL RESORTE
1
.94
E23553
1
5
Perno y tuerca de bloqueo del levín
2
1.30
E30142
1
6
LEVÍN
44.00
E30148
1
7
PASADOR DEL LEVÍN
*
4.00
E30149
1
8
PASADOR DE BISAGRA
*
7.00
E30149-RT
1
9
RETÉN DEL PASADOR DE BISAGRA
2
.13
E30150
1
10
BLOQUEO DEL LEVÍN
*
4.00
E8145-1
2
11
PERNO, TUERCA Y COTERETE DE ESLABÓN SUPERIOR
.50
E8145-2
2
12
PERNO, TUERCA Y COTERETE DE ESLABÓN INFERIOR
.75
E8156
1
13
PASADOR ELÁSTICO
2
.10
E9519-1
2
14
BLOQUE DE ESLABÓN
5.50
E939484-8
1
15
TUERCA DE BLOQUEO DEL LEVÍN
.20
E940308-1
1
16
GRASA ZERT
.10
REPUESTOS PARA 1 AÑO, PARA REPUESTOS DE 2 AÑOS AGREGUE 1 UNIDAD DE LOS ÍTEMS MARCADOS CON *

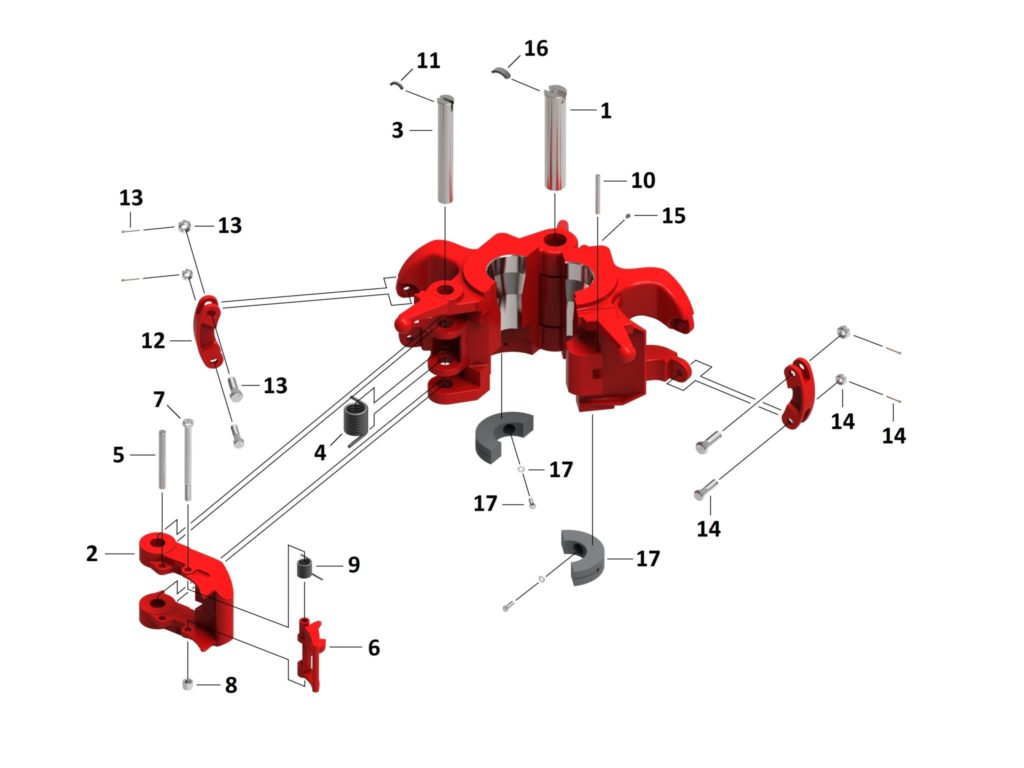

Elevador MGG (250 Toneladas)
No. de pieza
Rango
Tamaño de eslabones
Peso
E35005
3 1/2″ – 5 1/2″
2 1/4″ – 3 1/2″
600.00
No. de pieza
CANT
Ítem
Descripción
Repuestos
Peso
E34908
1
1
PIVOTE DE BISAGRA
*
15.50
E34906
1
2
CIERRE
57.00
E34907
1
3
PASADOR DEL CIERRE
*
7.31
E34909
1
4
MUELLE DEL CIERRE
2
2.50
E13185
1
5
PASADOR TOPE DEL MUELLE
1
.94
E13152
1
6
BLOQUEO DEL CIERRE
*
4.00
E15101
1
7
PERNO DEL BLOQUEO DEL CIERRE
2
1.30
E939484-8
1
8
NUEZ DEL PERNO DEL BLOQUEO DEL CIERRE
2
.20
E13188
1
9
MUELLE DEL BLOQUEO DEL CIERRE
2
.30
E13190
1
10
PASADOR DEL ESTRIADO DE LA PUERTA
.32
E34911
1
11
RETENEDOR DEL PASADOR DEL CIERRE
2
.13
E9519
2
12
BLOQUE DE ESLABÓN
5.50
E8145-1
2
13
PERNO, TUERCA Y PASADOR DEL BLOQUE SUPERIOR DE ESLABONES
.50
E8145-2
2
14
PERNO, TUERCA Y PASADOR DEL BLOQUE INFERIOR DE ESLABONES
.75
E940308-1
1
15
GRASAJE
.10
E34910
1
16
RETENEDOR DEL PIVOTE DE BISAGRA
.19
REPUESTOS PARA 1 AÑO, PARA REPUESTOS DE 2 AÑOS AGREGUE 1 UNIDAD DE * ESTOS ÍTEMS

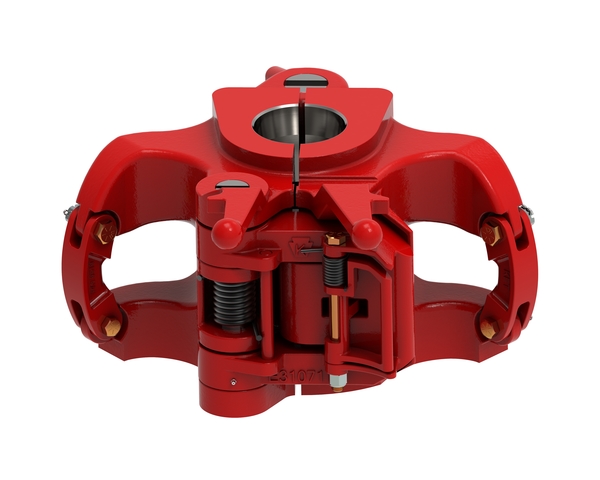

Elevador GG (350 Toneladas)
No. de pieza
Rango
Tamaño de eslabones
Peso
E31068
3 1/2″ – 6 5/8″
2 1/4″ – 3 1/2″
700.00
No. de pieza
Cant
Ítem
Descripción
Repuestos
Peso
E33998
1
1
PIVOTE DE BISAGRA
*
15.50
E31071
1
2
CIERRE
57.00
E33999
1
3
PASADOR DEL CIERRE
*
7.31
E18416
1
4
MUELLE DEL CIERRE
2
2.50
E13185
1
5
PASADOR TOPE DEL MUELLE
1
.94
E13152
1
6
BLOQUEO DEL CIERRE
*
4.00
E15101
1
7
PERNO DEL BLOQUEO DEL CIERRE
2
1.30
E939484-8
1
8
NUEZ DEL PERNO DEL BLOQUEO DEL CIERRE
2
.20
E13188
1
9
MUELLE DEL BLOQUEO DEL CIERRE
2
.30
E13190
1
10
PASADOR DEL ESTRIADO DE LA PUERTA
.32
E32892
1
11
RETENEDOR DEL PASADOR DEL CIERRE
2
.13
E9519
2
12
BLOQUE DE ESLABÓN
5.50
E8145-1
2
13
PERNO, TUERCA Y PASADOR DEL BLOQUE SUPERIOR DE ESLABONES
.50
E8145-2
2
14
PERNO, TUERCA Y PASADOR DEL BLOQUE INFERIOR DE ESLABONES
.75
E940308-1
1
15
GRASAJE
.10
E31074
1
16
RETENEDOR DEL PIVOTE DE BISAGRA
.19
REPUESTOS PARA 1 AÑO, PARA REPUESTOS DE 2 AÑOS AGREGUE 1 UNIDAD DE * ESTOS ÍTEMS

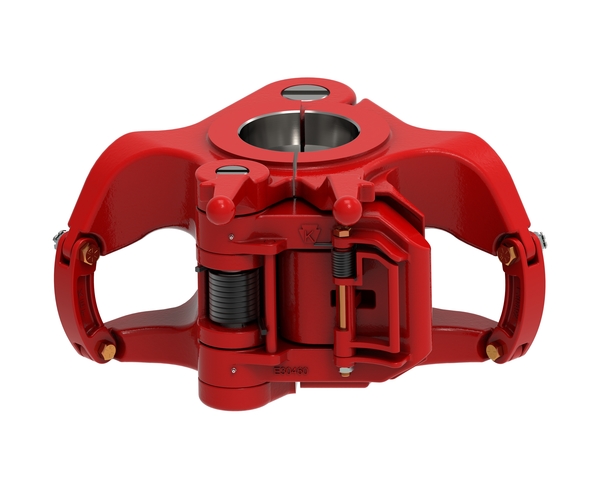

Elevador KET HGG (500 Ton) Bottleneck
No. de pieza
Rango
Tamaño de enlaces
Peso
E70013
4″-6-5/8″
2-1/4″-3-1/2″
1,220

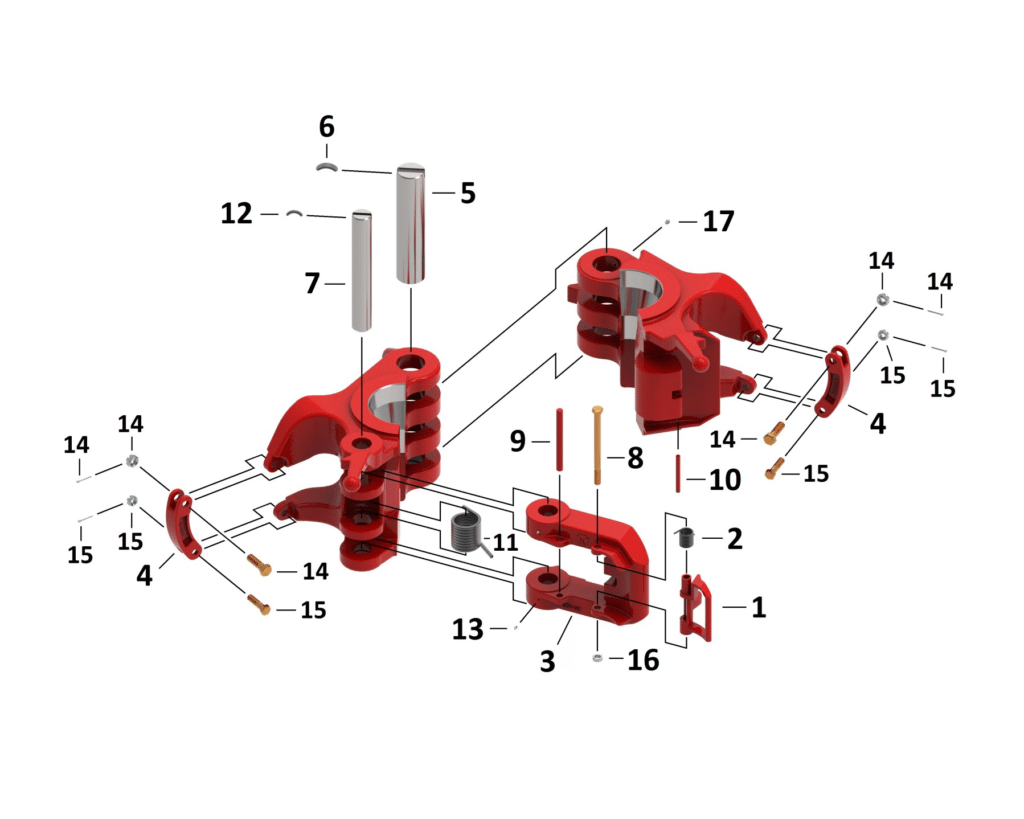

REPUESTOS PARA ELEVADORES HGG
No. de pieza
Cant.
Ítem
Descripción
Repuestos
Peso
E13152-1
1
1
Cierre de pestillo
*
.755
E13188
1
2
Resorte del cierre de pestillo
2
.755
E30460
1
3
Pestillo
.755
E30492
2
4
Bloque de enlace
2
.755
E30553
1
5
Pasador de bisagra
*
.065
E30609
1
6
Retenedor del pasador de bisagra
2
.300
E30613
1
7
Pasador del cierre
*
.015
E31138
1
8
Tornillo del cierre de pestillo
2
.075
E31215
1
9
Pasador tope de resorte
1
.335
E31216
1
10
Pasador de orejeta de puerta
ver abajo
E31228
1
11
Resorte del cierre
2
68.00
E31525
1
12
Retenedor del pasador del cierre
2
66.00
E316-TI
1
13
Grasa Zert para el cierre
2
64.00
E8145-1
2
14
Tornillo, tuerca y chaveta del bloque superior de enlace
2
65.00
E8145-2
2
15
Tornillo, tuerca y chaveta del bloque inferior de enlace
2
62.00
E939484-8
1
16
Tornillo y tuerca del cierre de pestillo
2
59.00
940308-1
1
17
Grasa Zert para puerta
2
59.00
REPUESTOS PARA 1 AÑO, PARA 2 AÑOS AGRÉGUESE 1 UNIDAD DE CADA ÍTEM MARCADO CON *
