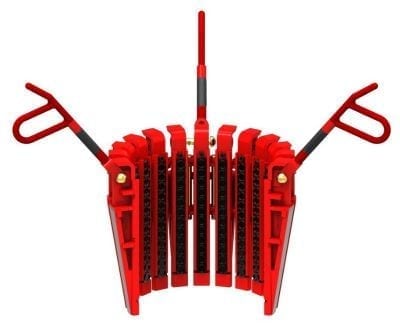

Las quillas de revestimiento CMSXL, CMS-3 y UC-3 de Keystone Energy Tools se utilizan durante la instalación de revestimientos. La quilla presenta un diseño articulado de múltiples segmentos que proporciona un envolvimiento total, ayudando a prevenir daños en el revestimiento. Al agregar o quitar segmentos e insertos, la quilla puede ajustarse a revestimientos con diámetro exterior de 6 5/8” a 30”. Estas quillas KET están fabricadas en acero aleado tratado térmicamente, lo que incrementa su resistencia y durabilidad frente al desgaste.

Conjunto Completo Quillas de Revestimiento KET CMSXL y CMS-3

No. de Parte	Tipo	Diámetro Exterior de Revestimiento	Comp. WT.	Total Segmentos	Pernos de Bisagra
A14-111-F	CMSXL	6 5/8”	196	12	11
A14-112-F	CMSXL	7”	184	12	11
A14-113-F	CMSXL	7 5/8”	166	12	11
A14-114-F	CMSXL	8 5/8”	181	13	12
A14-115-F	CMSXL	9 5/8”	192	14	13
A14-116-F	CMSXL	10 3/4”	209	15	14
A14-117-F	CMSXL	11 3/4”	260	17	16
A14-118-F	CMSXL	13 3/8”	247	18	17
A14-119-F	CMSXL	16”	308	21	20
A14-120-F	CMSXL	18 5/8”	367	25	24
A14-121-F	CMSXL	20”	383	26	25
A14-122-F	CMSXL	24”	443	30	29
A14-123-F	CMSXL	26”	486	33	32
A14-124-F	CMSXL	30”	546	37	36
A14-134-F	CMS-3	9-5/8”	178	14	13
A14-135-F	CMS-3	10-3/4”	194	15	14
A14-136-F	CMS-3	11-3/4”	243	17	16
A14-137-F	CMS-3	13-3/8”	229	18	17
A14-138-F	CMS-3	16”	287	21	20
A14-139-F	CMS-3	18-5/8”	342	25	24
A14-140-F	CMS-3	20”	357	26	25
A14-141-F	CMS-3	24”	413	30	29
A14-142-F	CMS-3	26”	453	33	32
A14-143-F	CMS-3	30”	509	37	36

NOTA: TODAS LAS QUILLAS DE 9 5/8” EN ADELANTE SE SUMINISTRAN CON 4 O MÁS MANGOS. TODAS LAS PIEZAS SON INTERCAMBIABLES CON EL TIPO DE DISEÑO CORRESPONDIENTE “CMSXL”.

Insertos de Botón KET CMSXL y CMS-3

No. de Parte	Tipo	Diámetro Exterior de Revestimiento	Comp. WT.	Total Segmentos	Pernos de Bisagra
A14-628-144	CMSXL	6 5/8”	196	12	11
A14-619-144	CMSXL	7”	184	12	11
A14-630-144	CMSXL	7 5/8”	166	12	11
A14-630-156	CMSXL	8 5/8”	181	13	12
A14-518-168	CMSXL	9 5/8”	192	14	13
A14-630-180	CMSXL	10 3/4”	209	15	14
A14-627-204	CMSXL	11 3/4”	260	17	16
A14-630-216	CMSXL	13 3/8”	247	18	17
A14-631-252	CMSXL	16”	308	21	20
A14-626-300	CMSXL	18 5/8”	367	25	24
A14-631-312	CMSXL	20”	383	26	25
A14-631-360	CMSXL	24”	443	30	29
A14-631-396	CMSXL	26”	486	33	32
A14-631-444	CMSXL	30”	546	37	36
A14-513-168	CMS-3	9-5/8”	178	14	13
A14-630-180	CMS-3	10-3/4”	194	15	14
A14-627-204	CMS-3	11-3/4”	243	17	16
A14-630-216	CMS-3	13-3/8”	229	18	17
A14-631-252	CMS-3	16”	287	21	20
A14-626-300	CMS-3	18-5/8”	342	25	24
A14-631-312	CMS-3	20”	357	26	25
A14-631-360	CMS-3	24”	413	30	29
A14-631-396	CMS-3	26”	453	33	32
A14-631-444	CMS-3	30”	509	37	36

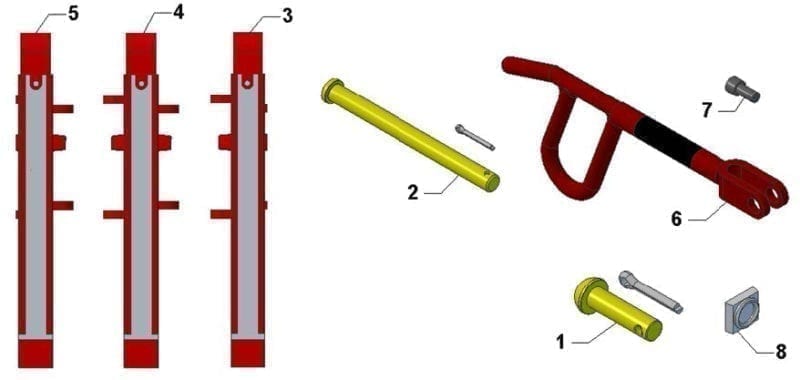

Repuestos para Cuchillas CMS & CPS

Número de Parte	Ítem #	Descripción	Ref. #	** Repuestos	Peso
A14-105	1	PASADOR DE MANIJA con ARANDELA y PASADOR	3769	3	0.50
A14-106	2	PASADOR DE BISAGRA con PASADOR	2525	2	0.60
A14-100	3	SEGMENTO DERECHO para CUCHILLA CMSXL	5320		12.00
A14-148	3	SEGMENTO DERECHO para CUCHILLA CMS-3”	N/A		11.00
A14-107	4	SEGMENTO INTERMEDIO para CUCHILLA CMSXL	5322		12.00
A14-149	4	SEGMENTO INTERMEDIO para CUCHILLA CMS-3” N/A	N/A		11.00
A14-101	5	SEGMENTO IZQUIERDO para CUCHILLA CMSXL	5321		12.00
A14-150	5	SEGMENTO IZQUIERDO para CUCHILLA CMS-3”	N/A		11.00
100100	6	MANIJA DE FLEXIÓN DE SEGURIDAD	N/A	3	4.00
A14-090	7	TORNILLO DE RETENCIÓN DEL BOTÓN	N/A		0.05
	8	INSERTOS DEL BOTÓN (VER TABLA ARRIBA)	N/A		VARÍA

TODAS LAS PIEZAS SON INTERCAMBIABLES CON EL TIPO DE DISEÑO CORRESPONDIENTE “CMSXL”
** RESPALDOS RECOMENDADOS PARA 1 AÑO DE OPERACIÓN
*PARA RESPALDOS RECOMENDADOS INCLUIR 1 JUEGO DE INSERTOS PARA CADA TAMAÑO DE TUBERÍA

Cuchillas para Tubo Conductor KET CPS

Número de Parte	Diámetro Exterior del Tubo	Peso Total	Total de Segmentos	Separadores de Bisagra
A14-244	24”	276	13	12
A14-266	26”	296	14	13
A14-330	30”	319	16	15

Insertos – Cuchillas para Tubo Conductor KET CPS

Número de Parte	Diámetro Exterior del Tubo	Peso Total	Total de Segmentos	Separadores de Bisagra
2631-156	24”	276	13	12
2631-168	26”	296	14	13
2631-192	30”	319	16	15

NOTA: TODAS LAS PIEZAS SON INTERCAMBIABLES CON LA CUCHILLA CMSXL

PE Energy es un distribuidor autorizado de Keystone Energy Tools que ofrece toda la gama de productos Keystone Energy Tools. Contáctenos para una cotización personalizada.
