Keystone es un fabricante líder de Abrazaderas de Seguridad para la Industria Petrolera. Ofrecemos las Abrazaderas de Seguridad Tipo C, T y MP. Estas son ideales para ayudar a prevenir la caída de columnas de tubería de junta limpia, proporcionando un soporte para posicionar columnas de tubería de línea lisa para soldadura y muchas otras aplicaciones.

La Abrazadera de Seguridad consiste en eslabones individuales unidos mediante bisagras flexibles. Cada eslabón posee un resbalón cónico separado que actúa como un elemento de agarre, similar a un resbalón rotatorio cónico, y cada resbalón se mantiene en una posición retraída sobre el cono mediante tensión de resorte. Cuando se aprieta la abrazadera, cada pequeño resbalón toma un agarre firme inicial sobre la superficie de la tubería.

Si la tubería comienza a caer, o si se incrementa la carga contra los resbalones, el montaje cónico hace que cada resbalón se clave con más fuerza contra la superficie de la tubería para aumentar el agarre o bloquear la tubería contra cualquier movimiento adicional.

Abrazadera de Seguridad Tipo MP KET

La Abrazadera de Seguridad Tipo “MP” KET es ideal para ayudar a prevenir la caída de columnas de tubería de junta limpia durante el ensamblaje o desensamblaje de la columna. El diseño de multi-eslabones proporciona una presión uniforme alrededor de la tubería, reduciendo el riesgo de aplastamiento o daño a la tubería. Cada ensamblaje se suministra con su propia caja de aluminio como opción estándar.

No. de Parte	Rango	Ref #	# Eslabones	Mordazas de Agarre	Peso (WT)
MP-S
A31-009	2-7/8″ – 4 1/8″	33030	7	8	128
A31-010	4″-5″	33031	8	9	133
MP-R
A31-011	4 1/2″- 5 5/8″	33011	7	8	120
A31-012	5 1/2″ -7″	33012	8	9	130
A31-013	6 3/4″-8 1/4″	33013	9	10	138
A31-014	8″-9 1/4″	33014	10	11	147
A31-015	9 1/4″-10 1/2″	33015	11	12	155
MP-M
A31-016	10 1/2″-11 1/2″	33016	12	13	163
A31-017	11 1/2″-12 1/2″	33017	13	14	171
A31-018	12 1/2″-13 5/8″	33018	14	15	179
A31-019	13 5/8″-14 3/4″	33019	15	16	187
A31-020	14 3/4″-15 7/8″	31020	16	17	195
MP-L
A31-021	15 7/8″-17″	33021	17	18	215
A31-022	17″-18 1/2″	33022	18	19	223
A31-023	18 1/8″-19 3/8″	33023	19	20	231
MP-XL
A31-024	19 3/8″-20 3/8″	33024	19	20	280
A31-025	20 3/8″-21 1/2″	33025	20	21	288
A31-032	21″-22 5/8″	33032	21	22	296
A31-033	22 5/8″-23 3/4″	33033	22	23	304
A31-034	23 3/4″-24 7/8″	33034	23	24	312
A31-035	24 7/8″-26″	33035	24	25	320
A31-036	26″-27 1/8″	33036	25	26	328
A31-039	29 3/8″-30 1/2″	33039	28	29	336

Piezas de Repuesto para Abrazaderas de Seguridad Tipo KET MP

No. de Pieza	Ítem #	Descripción	Tipo de Abrazadera	Ref #	CANT	PESO
A31-335	1	Link Completo	Solo MP-S	3335	AR	9.00
A31-319	1	Link Completo	Todos excepto MP-S	3319	AR	8.75
A31-307	2	Pasador, para Link (con chaveta)	Todos	3307	AR	.75
A31-306	3	Link (con chaveta)	Todos	3306	AR	4.50
A31-325	4	Conjunto Carrier (con DADO)	Solo MP-S	3325	AR	2.50
A31-324	4	Conjunto Carrier (con DADO)	Todos excepto MP-S	3324	AR	1.50
A31-333	5	DADO (con chaveta)	Solo MP-S	3333	AR	2.50
A31-310	5	DADO (con chaveta)	Todos excepto MP-S	3310	AR	1.00
A31-309	6	Carrier (sin DADO)	Todos	3309	AR	2.50
A31-311	7	Resorte	Todos	3311	AR	.1
A31-418	8	Pasador de Rodillo (retenedor del DADO)	Todos	51604-18	AR	.1
A31-528	9	Chaveta (para Carrier)	Todos	51405-28	AR	.18
A31-318	10	Links de Barra Lateral (Par)	Todos	3318	AR	2.50
A31-304	11	Link de Pestillo	Todos excepto MP-XL	3304	1	7.00
A31-321	11	Link de Pestillo	Solo MP-XL	3321	1	14.00
A31-308	12	Pasador para Tornillo (con chaveta)	Todos	3308	1	.50
A31-315	13	Buje para Pasador de Tornillo	Todos	3315	2	.33
A31-510		Chaveta para Pasador de Tornillo	Todos	51405.10	4	.08
A31-302	14	Tornillo	Todos	3302	opt	5.25
A31-714	15	Tuerca para Tornillo	Todos	2714	opt	1.00
A31-303	16	Arandela de Empuje	Todos	3303	1	3.50
A31-305	17	Mango	MP-S, MP-R y MP-M	3305		4.50
A31-305	17	Mango	MP-S y MP-XL	3305		4.50
A31-316	N/P	Orejuela de sujeción	Todos	3316		5.75
A31-317	N/P	Ojo para izaje	Todos	3317		4.75
A31-320	18	Llave de Tuerca	Todos	3320		5.00

Abrazadera de Seguridad Tipo C

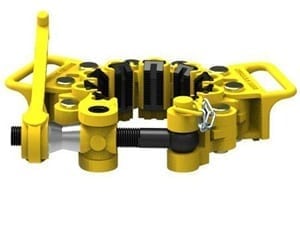

La abrazadera de seguridad tipo “C” KET es una de las herramientas más valiosas en la plataforma de perforación. Protege contra la caída de tubería de junta a tope, collarines de perforación aerodinámicos, etc., dentro del pozo durante el armado o desarme de la sarta. Literalmente, tiene decenas de aplicaciones que ahorran tiempo y dinero en el trabajo petrolero, además de proporcionar una mayor protección contra trabajos de pesca.

La abrazadera consta de links individuales flexiblemente articulados. Cada link tiene un resbalón cónico separado que actúa como elemento de agarre, similar a un resbalón rotativo cónico, y cada resbalón se mantiene retraído en el cono por la tensión del resorte. Cuando se aprieta la abrazadera, cada pequeño resbalón toma un agarre firme inicial sobre la superficie de la tubería. Si la tubería comienza a caer o si la carga aumenta contra los resbalones, el montaje cónico hace que cada resbalón se encaje más fuertemente contra la superficie de la tubería para aumentar el agarre o bloquear la tubería contra más movimiento.

Abrazaderas con mangos y llave tipo CR (tornillo único)

No. de Pieza	Rango Tamaño OD	Links requeridos	PESO
A12-127	3 3/4″ – 4 5/8″	7	46.00
A12-128	4 1/2″ – 5 5/8″	8	55.00
A12-129	5 1/2″ – 6 5/8″	9	60.00
A12-130	6 1/2″ – 7 5/8″	10	64.00
A12-131	7 1/2″ – 8 5/8″	11	69.00
A12-132	8 1/2″ – 9 5/8″	12	73.00
A12-133	9 1/2″ – 10 5/8″	13	78.00

Tipo CL Tornillo Único

No. de Pieza	Rango Tamaño OD	Links requeridos	PESO
A12-134	10 1/2″ – 11 5/8″	14	72.00
A12-135	11 1/2″ – 12 5/8″	15	77.00
A12-136	12 1/2″ – 13 5/8″	16	82.00
A12-137	13 1/2″ – 14 5/8″	17	87.00
A12-138	14 1/2″ – 15 5/8″	18	92.00

Tipo CXL 7 Tornillo Doble

No. de Pieza	Rango Tamaño OD	Links requeridos	PESO
A12-145	15 1/2″ – 17″	18	114.00
A12-146	16 1/2″ – 18″	19	119.00
A12-147	17 1/2″ – 19″	20	124.00
A12-148	18 1/2″ – 20″	21	129.00

Abrazaderas con balancín para izaje Tipo CXL Tornillo Único

No. de Pieza	Rango Tamaño OD	Links requeridos	PESO
A12-150	10 1/2″-11 5/8″	14	83.00
A12-151	11 1/2″-12 5/8″	15	88.00
A12-152	12 1/2″-13 5/8″	16	93.00
A12-153	13 1/2″-14 5/8″	17	98.00
A12-154	14 1/2″-15 5/8″	18	102.00
Tipo “C X L” (Tornillo Doble)
A12-155	15 1/2″ – 17″	18	117.00
A12-156	16 1/2″ – 18″	19	121.00
A12-157	17 1/2″ – 19″	20	126.00
A12-158	18 1/2″ – 20″	21	131.00
A12-159	19 1/2″ – 21″	22	133.00
A12-160	21 1/8″ – 23″	24	136.00
A12-161	24 1/8″ – 26″	27	140.00
A12-162	29 1/2″ – 31″	32	152.00
A12-163	35 1/2″ – 37″	38	164.00

AGREGUE – “B” AL FINAL DEL NO. DE PIEZA PARA INCLUIR CAJA

KIT DE CONVERSIÓN DE ABRAZADERA DE SEGURIDAD

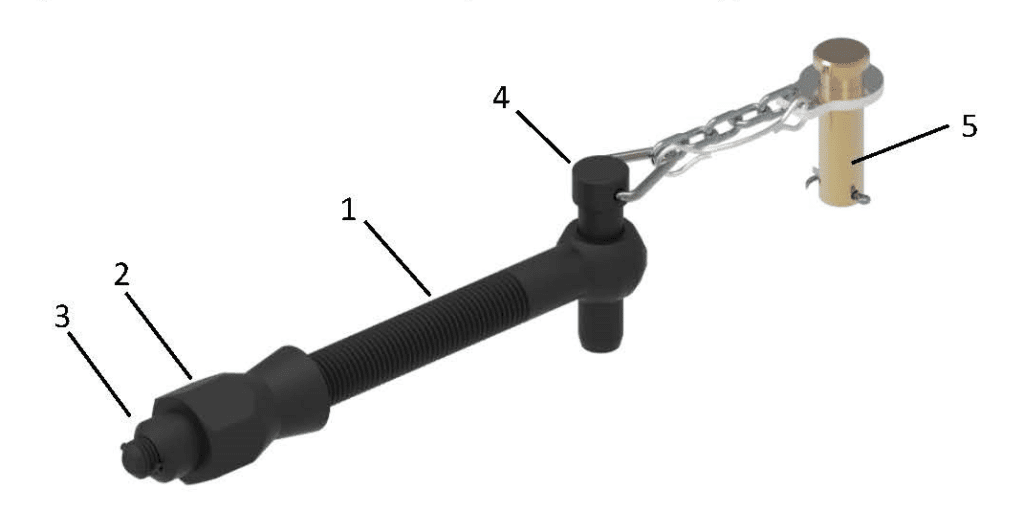

El Kit de Conversión de Abrazadera KET A está diseñado para permitir retirar el pasador del enlace final del tornillo para abrir la abrazadera. Un casquillo especial de bloqueo y su retenedor, añadidos al tornillo, están diseñados para evitar que la tuerca se afloje. El pasador del enlace final también incluye un doble cordón de seguridad para soporte adicional.

No. de Parte	Artículo	Descripción	Peso
A12-100-A		KIT DE CONVERSIÓN DE ABRAZADERA DE SEGURIDAD A	8.80
A11-111-S	1	TORNILLO ESPECIAL PARA ABRAZADERA DE SEGURIDAD	4.50
A11-112	2	TUERCA PARA ABRAZADERA DE SEGURIDAD T & C	1.75
A11-111-LB	3	CASQUILLO DE BLOQUEO PARA TORNILLO DE ABRAZADERA DE SEGURIDAD	.30
A11-110-SD	4	PASADOR DE ENLACE FINAL CON CADENA, CABLE Y RETENEDOR	1.40
A11-117	5	PASADOR DE MANIJA CON SEGURO	.85

Abrazadera de Seguridad Tipo T

La abrazadera de seguridad tipo “T” de Keystone Energy Tool está diseñada para tuberías de diámetro pequeño de 1 1/8” a 4 1/2” de diámetro exterior (O.D.). Cada enlace modifica el rango efectivo de trabajo aproximadamente 1” en diámetro. La abrazadera de seguridad tipo “C” se usa para tamaños mayores a 4 1/2” de diámetro exterior.

KET #	Rango de Tamaño OD	Ref #	Enlaces Requeridos	Peso
A11-125	1 1/8″ – 2″	7624-5103	4	36.00
A11-126	2 1/8″ – 3 1/4″	7624-5104	5	40.00
A11-127	3 1/2″ – 4 1/2″	7624-5105	6	44.00

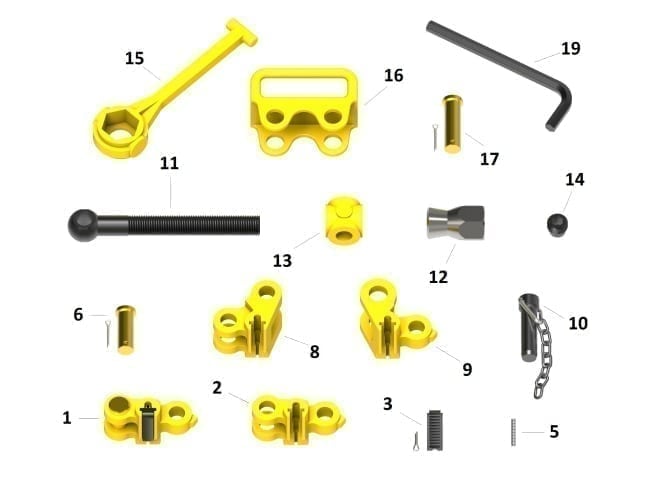

No. de Parte	Artículo	Descripción	Referencia #	Repuestos	Peso
A11-101	1	ENSAMBLAJE DE ENLACE COMPLETO	7624-B-7		4.25
A11-102	2	ENLACE INTERMEDIO	7624-A-18	3	3.25
A11-103	3	INSERTO CON SEGURO	7624-A-21	6	.25
A11-104	4	SEGURO PARA INSERTO	900620-52		.06
A11-105	5	RESORTE PARA INSERTO	7624-B-21	6	.06
A11-106	6	PASADOR DE ENLACE CON SEGURO	7624-C-5	3	.75
A11-107	7	SEGURO PARA PASADOR DE ENLACE	900620-36		.06
A11-108	8	ENLACE FINAL (TORNILLO)	7624-A-20		4.50
A11-109	9	ENLACE FINAL (BLOQUE PIVOTE)	7624-A-19		3.50
A11-110-1	10	ENLACE FINAL CON CADENA	7624-F-5	1	1.25
A11-111	11	TORNILLO	7624-A-5		4.00
A11-112	12	TUERCA	7624-B-5		1.50
A11-113	13	BLOQUE PIVOTE	7624-A-5000		1.50
A11-114	14	PASADOR BLOQUE PIVOTE	7624-D-5		.25
A11-115	15	LLAVE PARA TUERCA	7624-A-25		4.00
A11-116	16	MANGO (ACERO FUNDIDO)	7624-A-22		3.00
A11-117	17	PASADOR DE ENLACE DEL MANGO CON SEGURO	7624-G-5		.75
A11-118	N/P	KIT DE MANGO	7624-A-5138		4.00
A11-119	19	LLAVE PARA PASADOR DEL BLOQUE PIVOTE	900533-12		.12
A11-120	N/P	CAJA DE ABRAZADERA DE SEGURIDAD	7624-A-9		45.00
A11-121	N/P	KIT DE REPUESTOS PARA 1 AÑO	N/A	1	13.00

TODAS LAS PARTES SON INTERCAMBIABLES CON LOS ABRAZADERAS DE SEGURIDAD BAASH-ROSS® TIPO “T”
**REPUESTOS RECOMENDADOS PARA SERVICIO DE 1 AÑO
