packer cups Productos Regal para Campos Petroleros

Las copas Regal Packer de Oil States están moldeadas con un compuesto de caucho resistente al aceite, gas y abrasión que soporta el desgaste incluso bajo alta presión. Cada copa está equipada con una base de acero robusta para brindar soporte adicional en el área crítica donde los alambres se conectan a la base de la copa. Oil States ofrece más de cincuenta copas individuales, que van desde tuberías de 2 3/8” hasta revestimientos de 13 3/8”, con opciones de diámetro interno para muchos tamaños populares de revestimiento.* Compuestos especiales disponibles bajo solicitud. También hay copas para alta presión en ciertos tamaños.

Copas de 2 3/8” a 6 5/8”
Diámetro exterior nominal Tubo/Revestimiento	Rango de peso lb/pie	Diámetro interior Tubo/Revestimiento	Número de parte	Todas las dimensiones son nominales y sujetas a cambio sin previo aviso

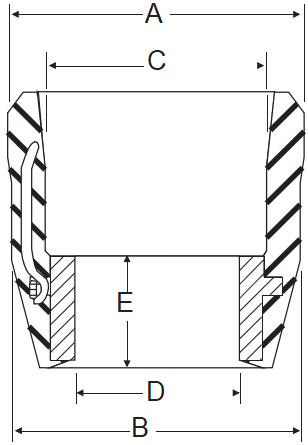

				A	B	C	D	E
2 3/8”	4.6-4.7	1.995	P-204-1	2.01	1.88	1.28	1.09	0.87
2 7/8”	6.4-6.5	2.441	P-254-1	2.46	2.29	1.67	1.34	1.25
3 1/2”	7.7	3.068	*P-304-2	3.19	2.91	1.75	1.34	1.30
			*P-304-S-1			2.31	1.94	1.22
	9.2-9.3	2.992	P-304-1	3.05		1.75	1.34	1.31
			P-304-S	3.01		2.21	1.94	1.24
	10.2		P-304-1	3.05		1.75	1.34	1.31
			P-304-S	3.01		2.21	1.94	1.24
4”	9.5	3.548	P-354-1	3.58	3.53	2.62	1.94	1.31
	11.0	3.476	P-404-1	3.51	3.43	2.25
	13.4	3.340	*P-404-2	3.41	3.20	2.60		1.29
4 1/2”	9.5	4.090	P-454-1	4.18	3.90	2.66	2.41	1.46
	11.6	4.000
	16.6	3.826	*P-454-DP	3.93	3.72			1.51
5”	13.0	4.494	P-504-1	4.52	4.37	2.66	2.41	1.46
	15.0	4.408		4.52	4.37	2.66
	18.0	4.276	P-504-2	4.37	4.15	2.67		1.39
	20.3	4.184		4.37	4.15	2.67
5 1/2”	13.0	5.044	P-554-1	5.10	4.91	3.28	2.90	1.44
	15.0	5.012
	15.5	4.950	P-554-2	5.01	4.83
	17.0	4.892
			P-554-2A	4.95	4.64
	20.0	4.778
	23.0	4.670
6”	15.0	5.524	*P-604-1	5.65	5.41	3.52	2.90	1.46
	18.0	5.424
6 5/8”	20.0	6.049	P-658-2	6.12	5.91	4.18	3.53	1.43
	24.0	5.921	P-658-3	6.00	5.70	4.06	3.53	1.38
			*P-658-3A		5.60	4.23	4.03
			*P-658-3C			4.18	2.90	1.43
	28.0	5.791	P-658-3		5.70	4.06	3.53	1.38
			*P-658-3A		5.60	4.23	4.03
			*P-658-3C			4.18	2.90	1.43

OSI Packer Cups Productos Regal para Campos Petroleros

Copas 7” – 8 5/8”
Diámetro Nominal Tubo/ Carcasa O.D.	Rango de Peso Lb/Pie	Diámetro Interno Tubo/ Carcasa I.D.	Número de Parte	Todas las dimensiones mostradas son nominales y están sujetas a cambios sin previo aviso
				A	B	C	D	E
7”	17.0	6.538	P-704-1	6.60	6.39	4.06	3.53	1.38
			*P-704-1C	6.57	6.30	4.21	2.90	1.44
	20.0	6.456	P-704-1	6.60	6.39	4.06	3.53	1.38
			*P-704-1C	6.57	6.30		2.90	1.44
	22.0	6.398	P-704-1A	6.52	6.27		3.53	1.38
			*P-704-1B	6.50	6.22	4.45	4.03	1.44
	24.0	6.336	P-704-1A	6.52	6.27	4.06	3.53	1.38
			*P-704-1B	6.22	4.45	4.03
	26.0	6.276	P-704-2	6.34	6.09	4.06
			*P-704-2A			4.19	4.03	1.40
			*P-704-2C			4.06	2.90	1.38
	29.0	6.184	P-704-2				3.53
			*P-704-2A			4.19	4.03	1.40
			*P-704-2C			4.06	2.90	1.38
	32.0	6.094	P-658-2	6.12	5.91	4.18	3.53	1.43
	35.0	6.004
	38.0	5.920	P-658-3	6.00	5.70	4.06		1.38
			*P-658-3A		5.60	4.23	4.03
			*P-658-3C			4.18	2.90	1.43
7 5/8”	24.0	7.025	P-758-1	7.15	6.92	4.61	3.53	2.04
	26.4	6.969		7.15
	29.7	6.875	P-758-2	6.90	6.74	4.63		2.00
	33.7	6.765
	39.0	6.625	*P-758-3	6.73	6.51			1.96
8 5/8”	20.0	8.191	P-904-1	8.24	8.02	5.04	3.53	1.57
			*P-904-1B				4.53
	28.0	8.017	P-858-1	8.03	7.67	5.30		1.56
			*P-858-1A			5.75	5.53
			P-858-1B			5.30	3.53
	36.0	7.825	P-858-1				4.53
			*P-858-1A			5.75	5.53
			P-858-1B			5.30	3.53
	40.0	7.725	*P-858-2	7.76	7.49	5.35	4.53
			*P-858-2B				3.53
	44.0	7.625	*P-858-2				4.53
			*P-858-2B				3.53
*Disponible solo por pedido especial.

Copas 9 5/8” – 13 3/8”
Diámetro Nominal Tubo/ Carcasa O.D.	Rango de Peso Lb/Pie	Diámetro Interno Tubo / Carcasa I.D.	Número de Parte	Todas las dimensiones mostradas son nominales y están sujetas a cambios sin previo aviso
				A	B	C	D	E
9 5/8”	29.3	9.063	P-958-2	9.21	8.67	5.02	3.53	1.77
			*P-958-2A	9.23		5.77	5.53	1.62
			P-958-2B				4.53
	36.0	8.921	P-958-2	9.21		5.02	3.53	1.77
			*P-958-2A	9.23		5.77	5.53	1.62
			P-958-2B				4.53
			*P-958-4	9.03	8.60	5.79	5.53	1.64
			*P-958-4B				3.53
	40.0	8.835	P-958-1A	8.90	8.45	5.03	5.53	1.81
			P-958-1				4.53
			P-958-1B				3.53
			*P-958-4	9.03	8.60	5.79	5.53	1.64
			*P-958-4B				3.53
	43.5	8.755	P-958-1A	8.90	8.45	5.03	5.53	1.81
			P-958-1				4.53
			P-958-1B				3.53
			*P-958-4	9.03	8.60	5.79	4.53	1.64
			*P-958-4B				5.53
	47.0	8.681	P-958-1A	8.90	8.45	5.03	5.53	1.81
			P-958-1				4.53
			P-958-1B				3.53
			*P-958-3	8.80	8.42	5.80	5.53	1.64
			P-958-3A				4.53
			P-958-3B				3.53
	53.5	8.535	*P-958-3	8.80	8.42	5.80	5.53	1.64
			P-958-3A				4.53
			P-958-3B				3.53
10 3/4”	40.5	10.050	P-1075	10.17	9.71	5.83	4.53	1.64
			P-1075-B				3.53
	55.5	9.760	P-1075				4.53
			P-1075-B				3.53
	60.7	9.660	P-1075-A	9.85	9.30		4.53
	73.2	9.406	P-1075-A
11 3/4”	38.0	11.150	P-1175-1	11.25	10.50	6.12	4.53	1.65
			*P-1175-1B			5.95	3.53	1.71
	54.0	10.880	P-1175-1			6.12	4.53	1.65
			*P-1175-1B			5.95	3.53	1.71
12”	40.0	11.384	*P-1200	11.82	11.38	7.22	4.53	1.69
			*P-1200-B	11.38	10.38		3.53
13 3/8”	54.5	12.615	P-1338-1	12.68	12.29	7.10	4.53	1.72
	72.0	12.347	P-1338-1
*Disponible solo por pedido especial.

PE Energy es un distribuidor autorizado de Regal, ofreciendo la gama completa de productos Regal. Contáctenos para una cotización personalizada.
